Hướng Dẫn Sử Dụng Bộ Thu Phát Không Dây Hikvision DS-5WF200CT-2N
Hướng dẫn lắp đặt, kích hoạt, ghép cặp bộ thu phát WiFi thang máy Hikvision DS-5WF200CT-2N, cấu hình IP, SSID, kiểm tra tín hiệu và xử lý lỗi.
Ngày đăng: 30-11-2021
7,790 lượt xem
Hikvision DS-5WF200CT-2N là bộ cầu nối mạng không dây (wireless bridge) dùng theo cặp để truyền tín hiệu mạng từ camera IP trong cabin thang máy về phòng điều khiển hoặc đầu ghi NVR. Thiết bị được dùng khi việc kéo cáp mạng theo chuyển động của cabin không phù hợp. Bài viết hướng dẫn từ đấu nối, truy cập bộ phát và bộ thu, thiết lập Wi-Fi đến kiểm tra đường truyền sau khi lắp đặt.
Phạm vi hướng dẫn: áp dụng cho bộ DS-5WF200CT-2N có các mục cài đặt như hình minh họa. Tên trường cấu hình và khả năng hỗ trợ cần được kiểm tra trên thiết bị thực tế; không dùng thông số của bộ thu phát khác để thay thế.
Bộ thu phát không dây DS-5WF200CT-2N và thông tin thiết bị
1. Nguyên lý hoạt động và những điểm cần biết
Một bộ gồm hai thiết bị: theo bài gốc, bộ màu đen kết nối về phía phòng điều khiển và bộ màu trắng đặt phía cabin thang máy để kết nối camera IP. Khi hai đầu ghép cặp thành công, mạng Ethernet được truyền qua liên kết vô tuyến điểm–điểm. Đây không phải mạng Wi-Fi được thiết kế để điện thoại hành khách truy cập.
Cặp thiết bị đi kèm thường được ghép nối sẵn. Nếu liên kết hoạt động bình thường, không nên đổi SSID, mật khẩu, kênh phát hoặc công suất chỉ để thử.
Địa chỉ quản lý được nêu trong hướng dẫn gốc: 192.168.1.35 (bộ phát màu đen), 192.168.1.36 (bộ thu màu trắng). Đây là địa chỉ tham chiếu khi chưa bị thay đổi; không nên coi là địa chỉ cố định của mọi hệ thống.
Thông số công bố của thiết bị gồm dải 2,4 GHz, chuẩn IEEE 802.11b/g/n và tốc độ kết nối vô tuyến tối đa danh định 300 Mbps. Tốc độ truyền hình thực tế phụ thuộc khoảng cách, nhiễu, tín hiệu và mức tải.
Cách ghép một bộ phát với một bộ thu. Khi triển khai nhiều thang máy, cần quy hoạch cặp thiết bị, SSID/kênh và tránh ghép nhầm giữa các cabin.

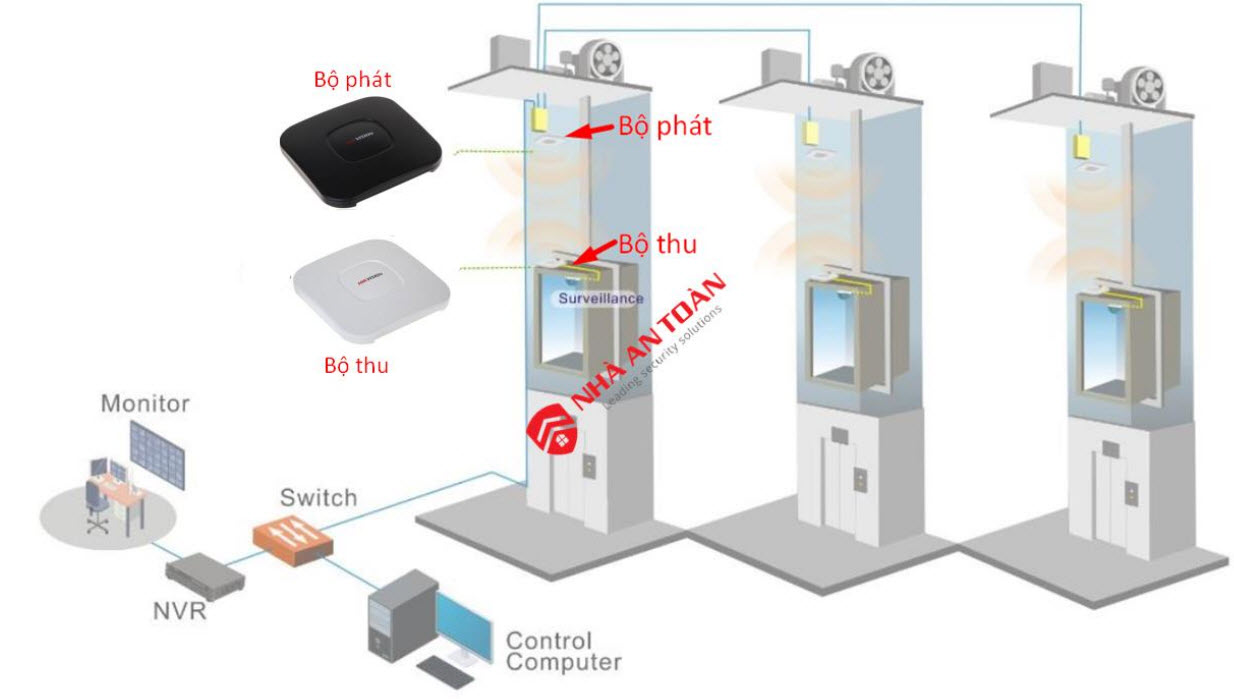

Sơ đồ triển khai kết nối giữa phòng điều khiển và camera trong cabin
2. Đấu nối phần cứng và chuẩn bị an toàn
Phía phòng điều khiển: cắm cổng LAN của bộ phát vào mạng camera/NVR theo sơ đồ thiết kế. Phía cabin: kết nối cổng LAN của bộ thu với camera hoặc switch phù hợp. Hai bộ cần được cấp nguồn riêng đúng thông số.
Thiết bị có phương án cấp nguồn qua bộ chuyển nguồn hoặc Passive PoE trên phiên bản được tài liệu hỗ trợ. Không mặc định cắm vào bất kỳ switch PoE 48 V nào; cần đối chiếu nhãn model, điện áp và sơ đồ cổng trên bộ thiết bị thực tế trước khi cấp nguồn.
An toàn thang máy: chỉ lắp đặt tại vị trí được đơn vị bảo trì/quản lý thang máy cho phép; cố định thiết bị ngoài phạm vi va chạm, bộ phận chuyển động và tránh che chắn anten bằng kim loại. Không thi công khi cabin đang hoạt động.
3. Cấu hình IP máy tính và truy cập trang quản trị
Ngắt kết nối tạm thời khỏi mạng sản xuất nếu cần, dùng một máy tính cấu hình riêng từng thiết bị qua cáp Ethernet.
Nếu hai bộ còn ở IP nêu trong tài liệu và máy tính chưa cùng lớp mạng, đặt IPv4 tạm là 192.168.1.10, subnet mask 255.255.255.0, chọn địa chỉ chưa có thiết bị khác sử dụng.

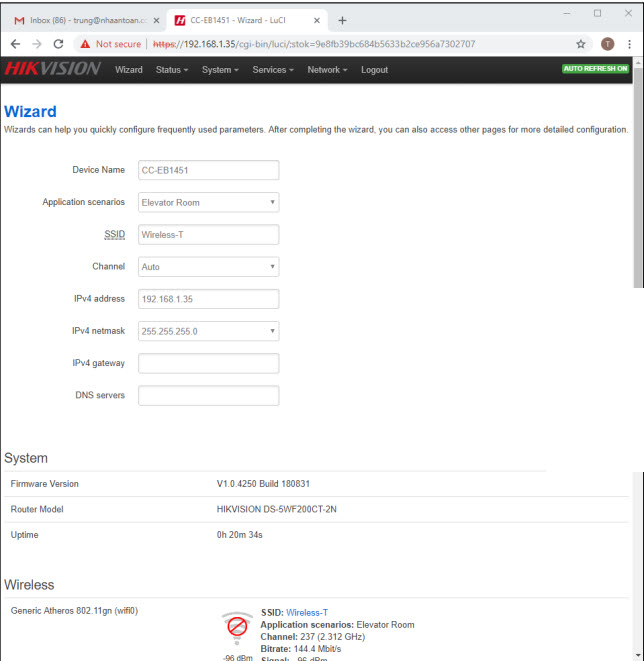

Mở trình duyệt được hệ thống hỗ trợ, truy cập 192.168.1.35 để cấu hình bộ phát. Với bộ thu, kết nối riêng và dùng 192.168.1.36.
Đăng nhập bằng tài khoản quản trị đã thiết lập hoặc thông tin bàn giao. Nếu thiết bị chưa kích hoạt, đặt mật khẩu quản trị mạnh theo quy trình thiết bị. Không dựa vào một mật khẩu mặc định được lưu truyền để áp dụng cho tất cả thiết bị.

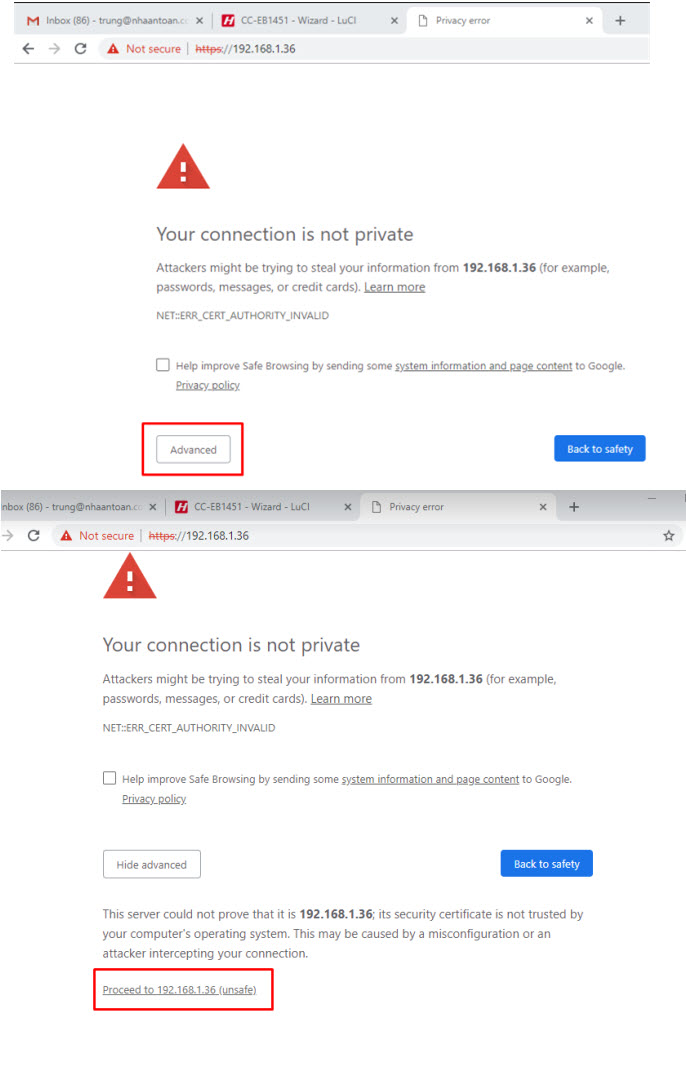

Trường hợp trình duyệt báo chứng chỉ không tin cậy, cần kiểm tra bạn đang truy cập đúng IP nội bộ của chính thiết bị, xác minh mạng quản trị và xử lý chứng chỉ theo chính sách bảo mật; không nên bỏ qua cảnh báo khi chưa xác định được thiết bị đích.

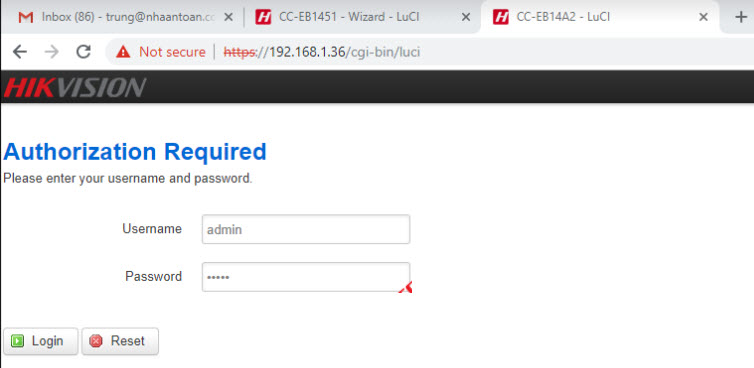

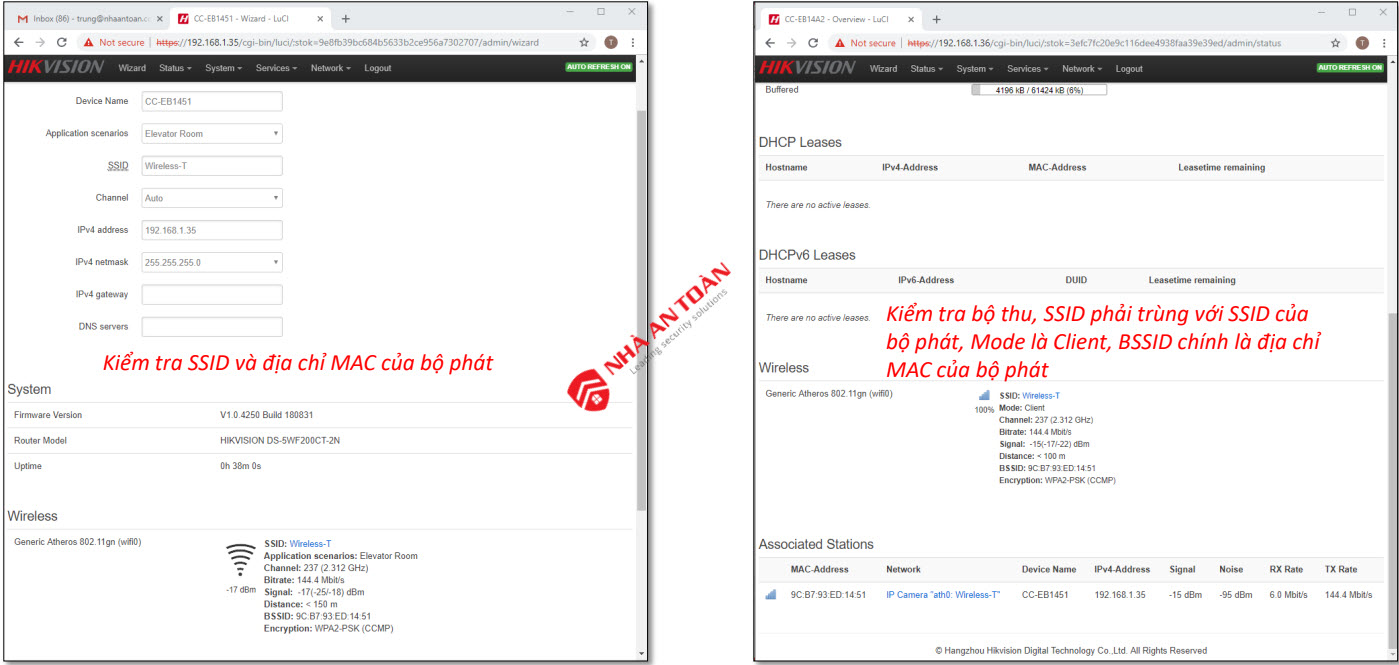

Bước truy cập địa chỉ quản lý của bộ phát qua trình duyệt Bước đăng nhập vào phần cài đặt của bộ phát DS-5WF200CT-2N

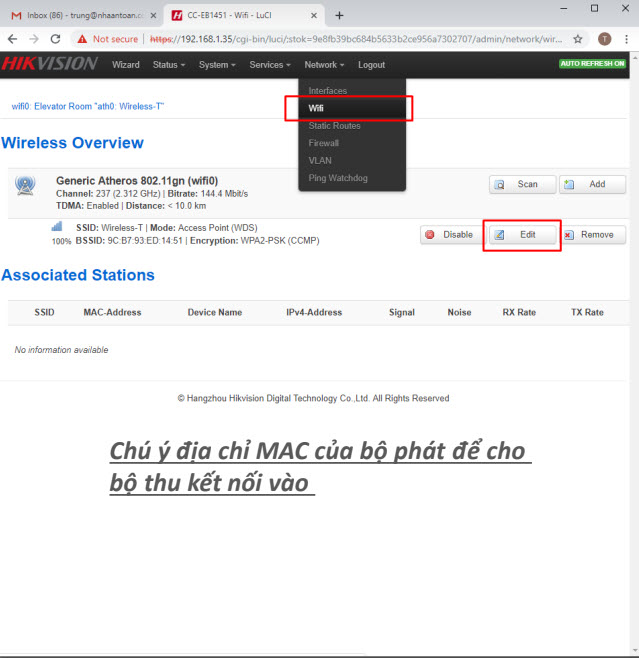

Trên bộ phát, mở phần Network → WiFi rồi chọn Edit theo các hình trong bài gốc. Các thông số cần kiểm tra gồm tên mạng SSID, địa chỉ BSSID/MAC, chế độ hoạt động, kênh vô tuyến và phần Wireless Security.
Trình tự: (1) xác định đúng bộ phát; (2) đọc và ghi lại SSID/BSSID đang có; (3) trong mục bảo mật, kiểm tra chế độ tương thích với bộ thu và khóa bảo mật Key; (4) chỉ thay đổi khi phải ghép cặp lại hoặc khắc phục một lỗi đã xác định.
Nếu cần đặt lại mật khẩu liên kết, hãy dùng khóa WPA2-PSK đủ mạnh theo tùy chọn hỗ trợ của hai đầu, ghi nhận an toàn rồi cập nhật đúng khóa trên bộ thu. Đổi mật khẩu AP mà không cập nhật CPE sẽ làm ngắt liên kết.

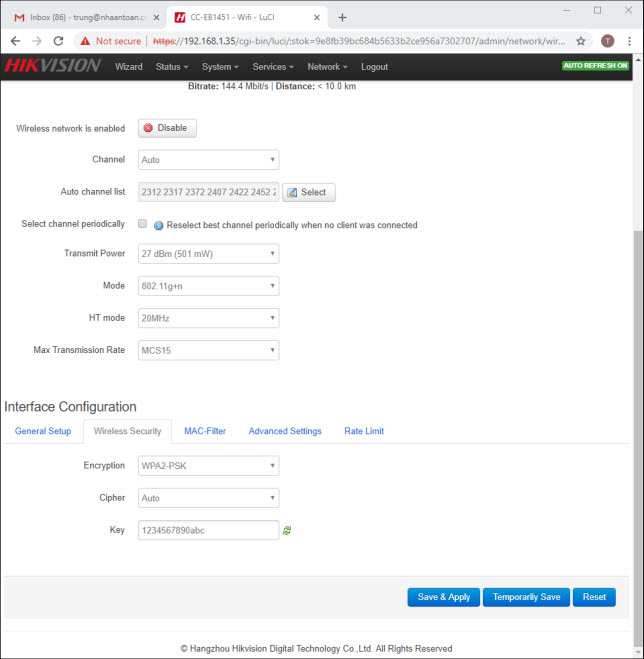

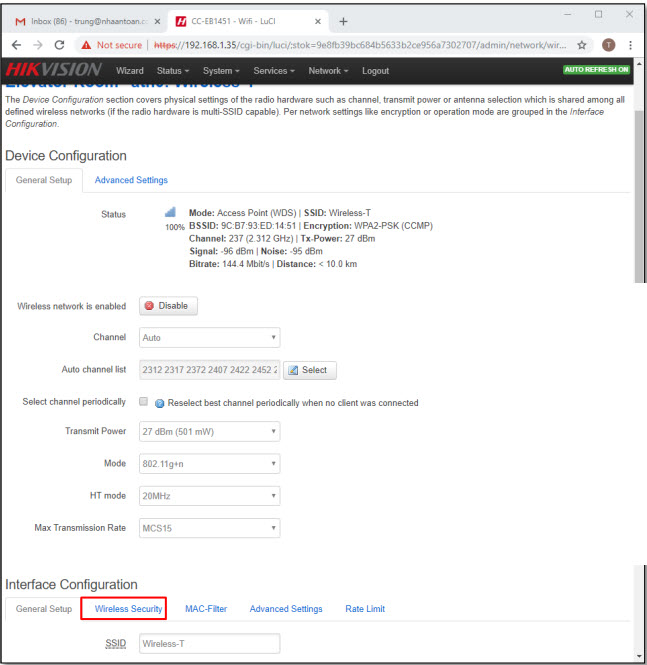

Mở mục Network – WiFi và chọn Edit trên bộ phát Kiểm tra phần Wireless Security của bộ phát Các trường cấu hình kết nối không dây trên bộ phátXác nhận và lưu thiết lập bảo mật cho liên kết Wi-Fi
5. Ghép bộ thu (CPE) với bộ phát (AP)
Kết nối máy tính với bộ thu màu trắng để truy cập trang quản trị của riêng thiết bị này.

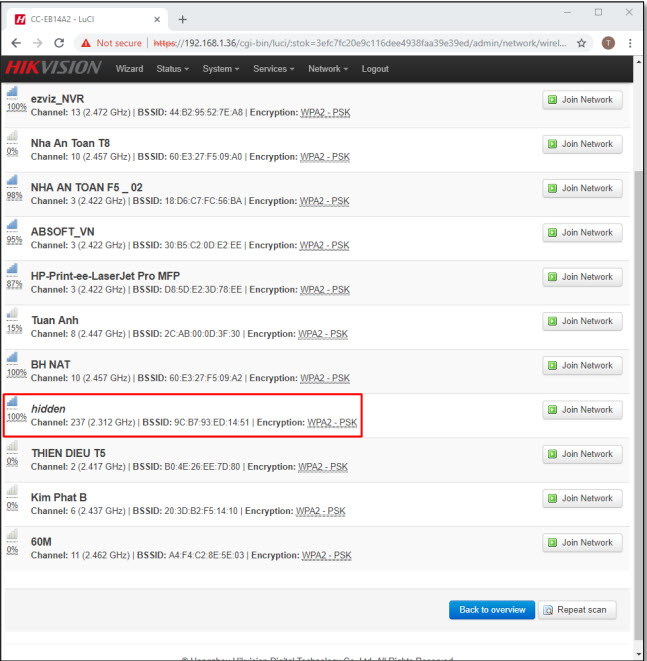

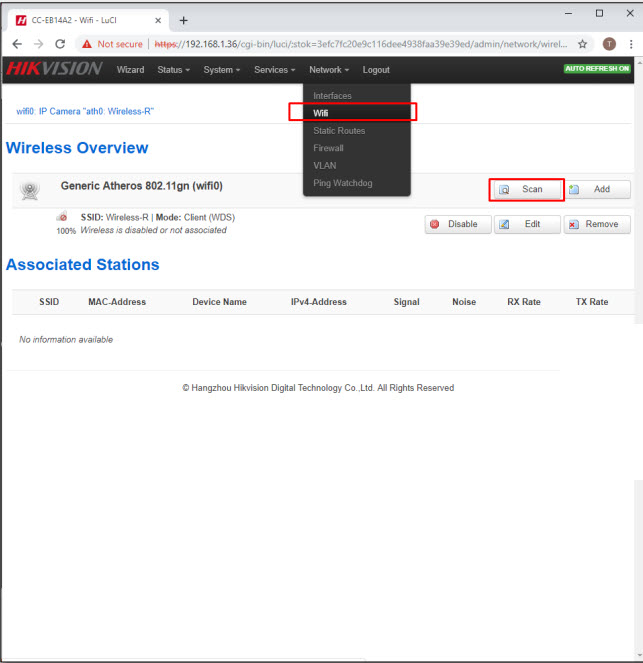

Mở Network → WiFi, chọn chức năng Scan để tìm các SSID khả dụng.
Chọn SSID của đúng bộ phát đã kiểm tra ở bước trước. Đối chiếu BSSID/MAC để tránh kết nối nhầm khi có nhiều cặp thiết bị gần nhau.

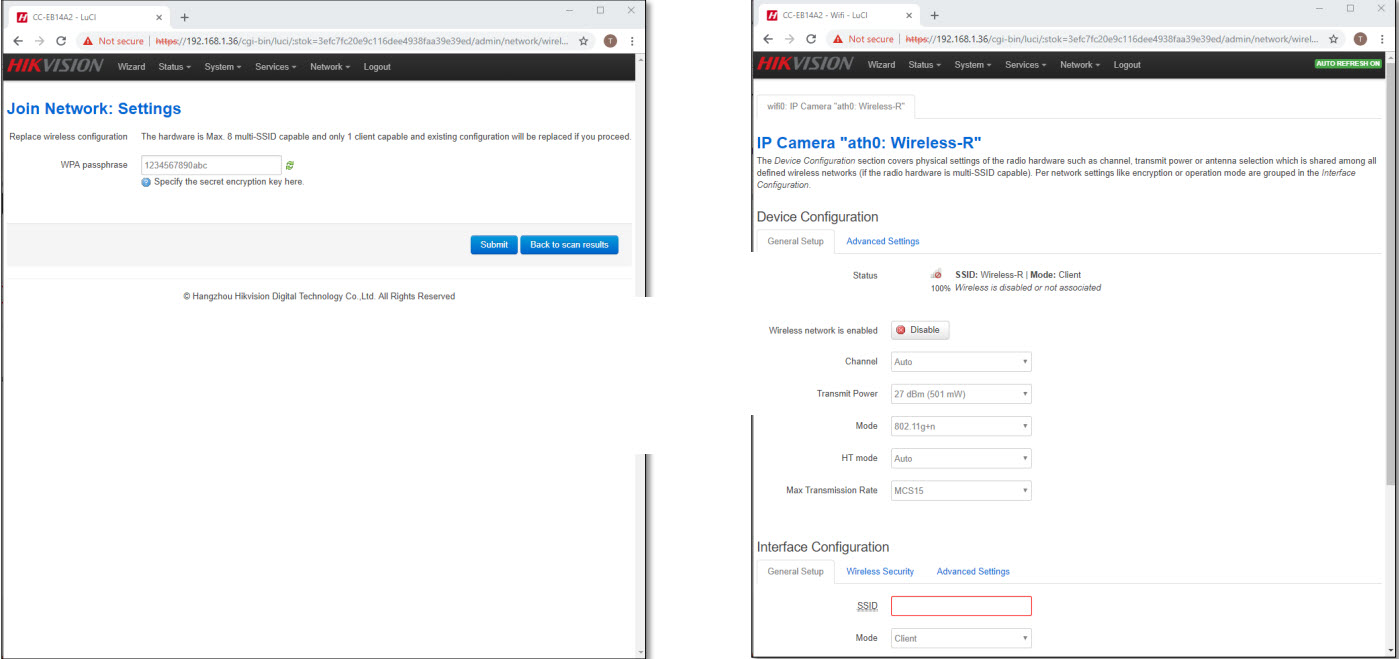

Nhập chính xác khóa Wi-Fi đã cấu hình trên bộ phát và lưu. Sau khi kết nối, kiểm tra SSID/BSSID hiển thị trên bộ thu có khớp bộ phát.
Nếu hệ thống đang ghép cặp sẵn và chạy ổn định, có thể bỏ qua phần cấu hình thủ công này.

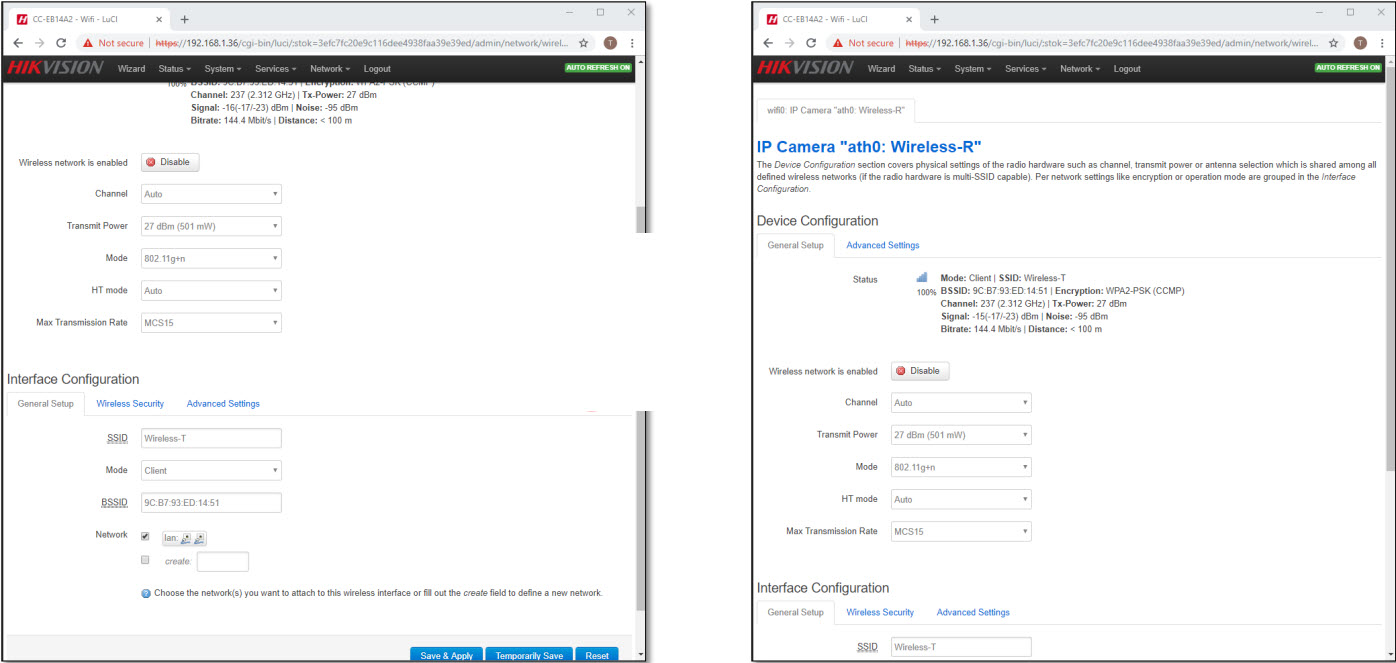

Mở mục Wi-Fi trên thiết bị bộ thu Quét và lựa chọn SSID của đúng bộ phát Nhập khóa bảo mật để ghép cặp bộ thu với bộ phát
6. Kiểm tra sau khi ghép cặp và khi thang máy di chuyển

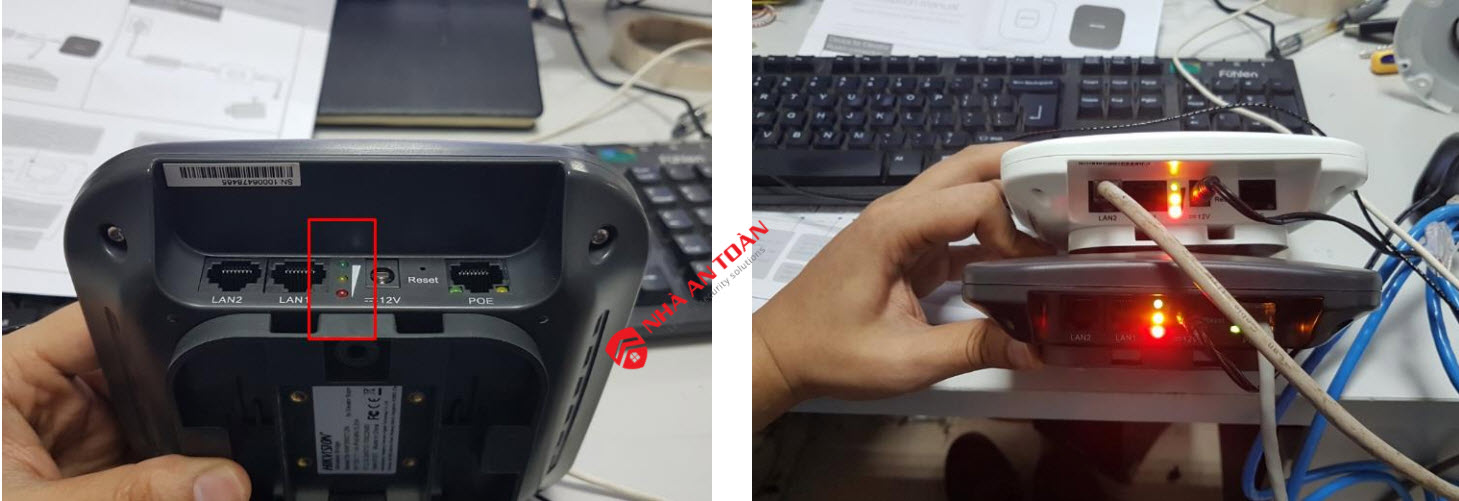

Sau khi ghép nối, kiểm tra trạng thái kết nối trong giao diện quản lý, đặc biệt SSID/BSSID và cường độ tín hiệu. Đèn chỉ thị của một số cấu hình có mức đỏ, vàng, xanh; theo bài gốc, càng nhiều đèn sáng thường thể hiện tín hiệu tốt hơn. Không dùng màu đèn làm kết luận duy nhất vì mức hiển thị có thể được cấu hình khác.
Tiếp tục kiểm tra bằng thao tác thực tế: dùng máy tính/NVR ở phòng điều khiển thử truy cập IP camera trong cabin, xem trực tiếp, xem lại đoạn vừa ghi và quan sát khi cabin đi từ tầng thấp lên tầng cao rồi trở lại. Ưu tiên xem chỉ số mất gói, trễ và thay đổi cường độ tín hiệu trong toàn bộ hành trình.
Kiểm tra tên SSID, BSSID và trạng thái sau khi kết nối Kiểm tra mức tín hiệu hoặc trạng thái liên kết trong bài hướng dẫn gốc
7. Cách cải thiện độ ổn định của đường truyền camera
Ưu tiên đặt hai anten hướng về nhau và tránh vật kim loại che chắn trực tiếp đường truyền.
Kiểm tra nguồn và đầu nối RJ45 trước khi tăng công suất phát. Kiểm tra nhiều vị trí cabin vì công suất mạnh không đảm bảo tín hiệu tốt ở mọi tầng.
Khi có nhiều bộ thu phát gần nhau, quy hoạch kênh vô tuyến và tránh cấu hình chồng lấn không cần thiết.
Tối ưu bitrate của camera theo khả năng đường truyền thực tế. Không coi thông số 300 Mbps là băng thông truyền video ổn định có thể khai thác hết.
Chỉ điều chỉnh Tx Power trong giới hạn thiết bị và quy định tần số tại địa điểm sử dụng.
Kiểm tra nguồn, dây LAN, IP máy tính, xung đột địa chỉ và việc IP quản lý đã thay đổi.
Bộ thu không tìm thấy SSID
Kiểm tra AP đã phát, SSID có bị ẩn, khoảng cách, kênh/tần số và thiết bị có được cấp nguồn ổn định hay không.
Đã thấy SSID nhưng không kết nối
Kiểm tra Key và chuẩn bảo mật tương thích, chọn đúng BSSID; không khôi phục mặc định khi chưa có bản ghi cấu hình.
Liên kết có tín hiệu nhưng NVR không xem được camera
Kiểm tra IP camera/NVR, subnet, switch, VLAN, cấu hình route, tài khoản và tình trạng camera.
Hình bị giật khi cabin di chuyển
Kiểm tra vị trí anten, vật cản, nhiễu, mất gói, nguồn và bitrate camera ở các tầng.
Nhiều cặp dễ kết nối nhầm
Ghi nhãn AP/CPE, kiểm tra BSSID/MAC của từng cặp và quy hoạch SSID/kênh riêng.
9. Câu hỏi thường gặp
Có phải cài đặt lại khi mua một cặp thiết bị?
Không nhất thiết. Theo hướng dẫn gốc, nhiều bộ được ghép sẵn. Chỉ cấu hình khi thiết bị chưa hoạt động hoặc có yêu cầu triển khai khác.
DS-5WF200CT-2N có cần Internet không?
Không cần Internet để truyền kết nối mạng nội bộ giữa bộ phát và bộ thu. Tuy nhiên, xem camera từ xa qua Internet sẽ phụ thuộc cấu hình NVR, mạng và giải pháp truy cập phù hợp.
Khoảng cách 500 m có bảo đảm trong mọi giếng thang?
Không. Đây là giá trị tham khảo trong điều kiện phù hợp của sản phẩm. Cần khảo sát và thử tải theo chiều cao, vật cản, nhiễu và chuyển động thực tế.
Bộ thu phát có cấp nguồn PoE cho camera không?
Không nên suy luận từ việc thiết bị nhận nguồn qua Passive PoE rằng mọi cổng LAN của nó có chức năng cấp nguồn PoE cho camera. Camera phải được cấp nguồn theo đúng tài liệu và sơ đồ lắp đặt.
10. Kết luận
Để DS-5WF200CT-2N hoạt động ổn định, cần đấu nối đúng vị trí, xác định chính xác cặp AP/CPE, kiểm tra IP quản trị, bảo đảm SSID/Key khớp nhau và kiểm tra camera ở toàn bộ hành trình của cabin. Không nên thay đổi các thông số khi cặp thiết bị đang hoạt động bình thường.
