HƯỚNG DẪN KẾT NỐI ĐẦU ĐỌC THẺ PHỤ VỚI TERMINAL NHẬN DIỆN KHUÔN MẶT HIKVISION DS-K1T341AMF, DS-K1T331W

Hướng dẫn kết nối đầu đọc thẻ phụ với terminal nhận diện khuôn mặt hikvision ds-k1t341amf

Ngày đăng: 28-11-2021

2,773 lượt xem

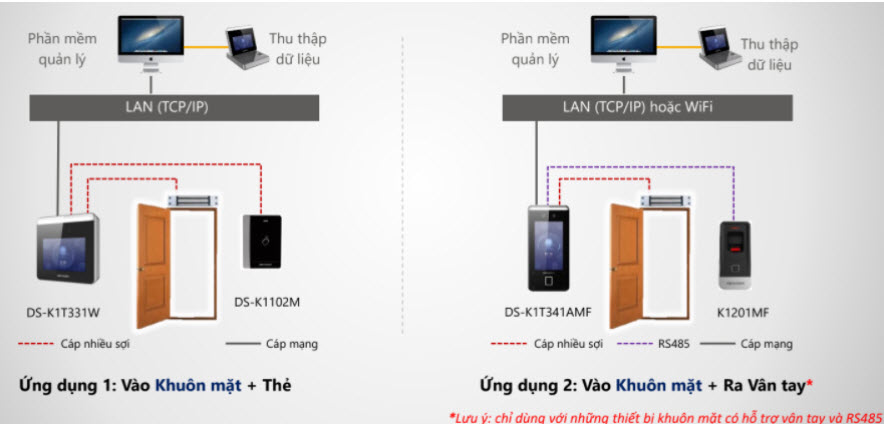

Sơ đồ các loại kiểm soát cửa

HƯỚNG DẪN KẾT NỐI ĐẦU ĐỌC THẺ PHỤ VỚI TERMINAL NHẬN DIỆN KHUÔN MẶT HIKVISION DS-K1T341AMF, DS-K1T331W

Tìm hiểu ngay dòng sản phẩm nhận diện khuôn mặt hikvision ds-k1t341amf

Cài đặt địa chỉ RS485, đấu nối

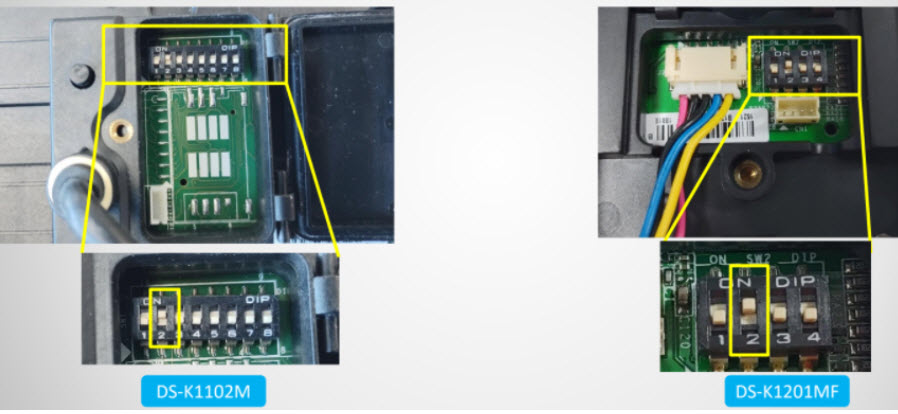

Đặt địa chỉ RS485 của các đầu đọc thẻ. Gạt chân DIP số 2 ON lên của 4 DIP địa chỉ

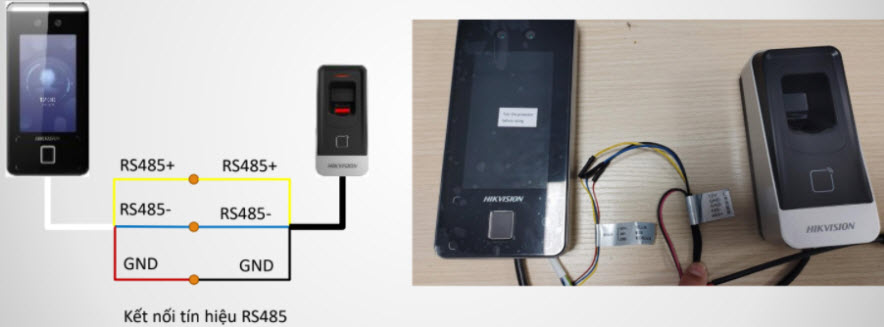

Đấu 3 dây tín hiệu RS485+, RS485-, GND của Terminal và đầu đọc tương ứng nhau.

huong-dan-su-dung-may-cham-cong-K1T331W-1

Đấu 3 dây tín hiệu RS485+, RS485-, GND của Terminal và đầu đọc tương ứng nhau.
Đọc thẻ đấu chung GND với nguồn

Lưu ý: K1T331 không có hỗ trợ vân tay nên chỉ kết nối với những đầu đọc thẻ

Cài đặt trên phần mềm iVMS-4200

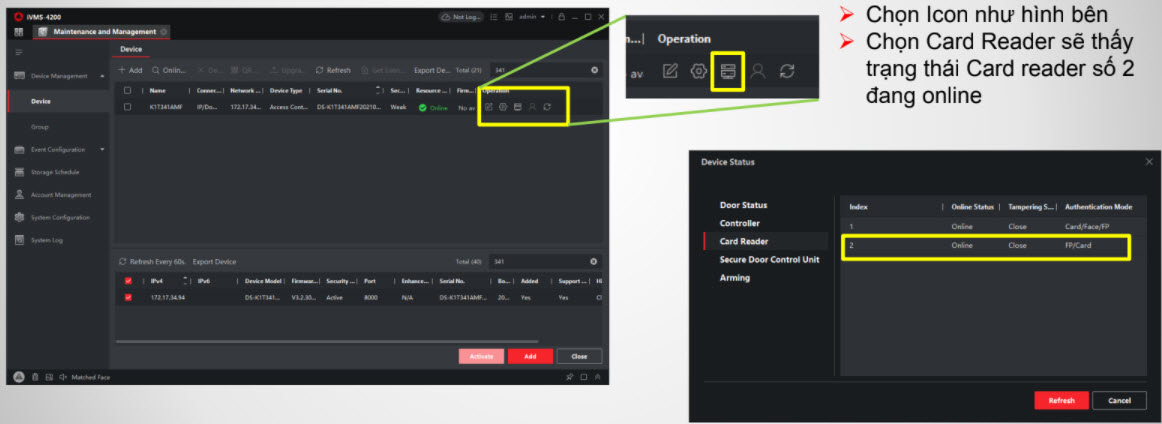

Gán thiết bị vào IVMS 4200, kiểm tra trạng thái đầu đọc phụ

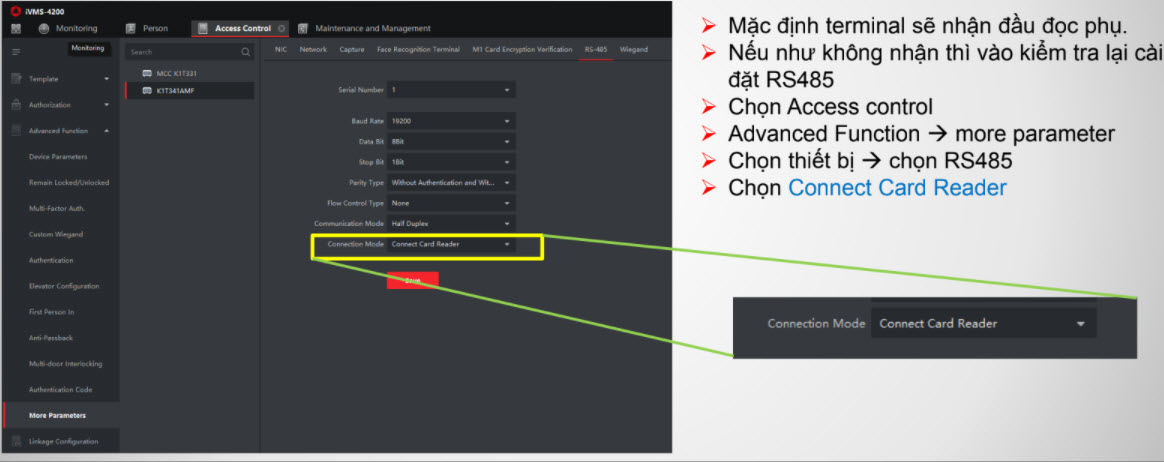

Kiểm tra RS485 của terminal nếu như đầu đọc phụ không online

huong-dan-su-dung-may-cham-cong-K1T331W-1

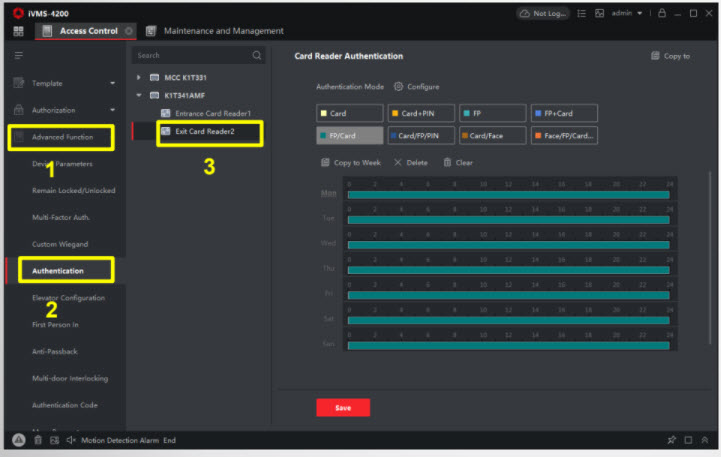

Đặt kiểu xác thực cho đầu đọc vân tay/thẻ - DS-K1201MF

Chọn Access Control

➢ Chọn Advanced Function

➢ Authentication

➢ Chọn Thiết bị

➢ Chọn đầu đọc thẻ phụ - Exit card reader 2

➢ Chọn loại xác thức rồi vẽ lên lịch ở dưới

Card: chỉ đọc thẻ
FP/Card: vân tay và thẻ
FP: Chỉ vân tay
...

Với các terminal khác cũng tương tự

Thêm người dùng

Chọn Person

➢ Chọn add

➢ Điền các thông tin ID, tên,..

Face: Thêm khuôn mặt → Chọn remote collection → chọn terminal khuôn mặt
Card: Thêm thẻ → nhớ chọn đầu đọc ở cài đặt
FP: Thêm vân tay → nhớ chọn đúng đầu đọc

➢ Chọn Gán để hoàn tất Với các terminal khác cũng tương tự

huong-dan-su-dung-may-cham-cong-K1T331W-1

Áp Dụng Xuống thiết bị

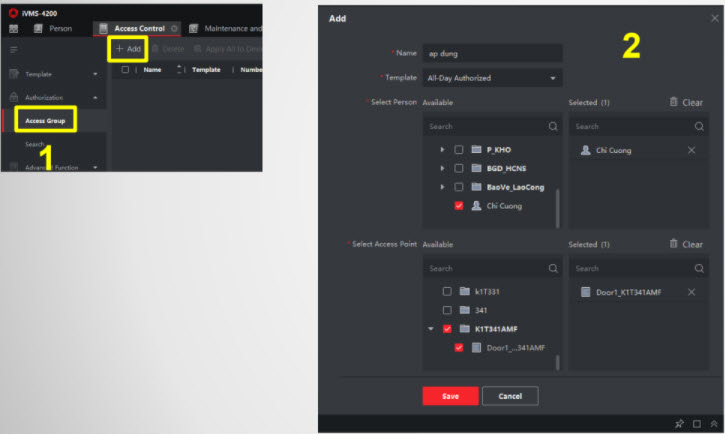

Chọn Access Control
Chọn Authorization
Access Group
Chọn add để them nhóm mới
Đặt tên, thêm người dùng và chọn Bộ terminal để áp xuống
Chọn Save

Với các terminal khác cũng tương tự

Áp Dụng Xuống thiết bị

Chọn Group mới tạo

Chọn Apply all to device để thêm và xóa dữ liệu cũ
Hoặc chọn Apply changes to device để cập nhật người mới xuống.
Báo All applied → thành công
Với các terminal khác cũng tương tự

Hướng dẫn sử dụng máy chấm công

Hiễn thị thông tin

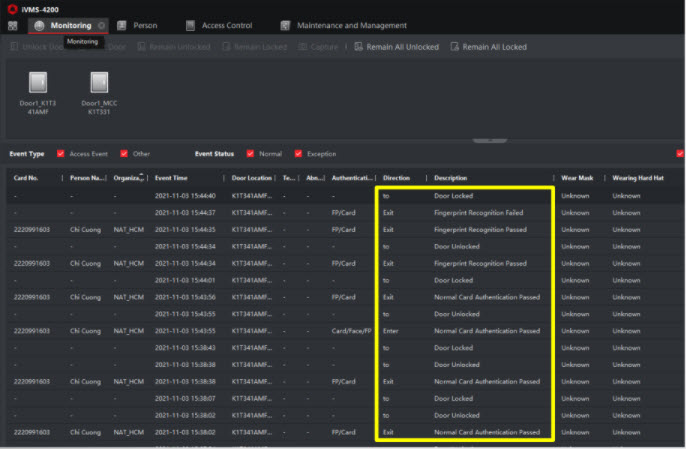

Chọn Monitoring

➢ Sẽ hiện thông tin của card chấm bằng đầu đọc chính hay phụ, vân tay hay thẻ

Enter: đầu đọc chính của Terminal
Exit: Đầu đọc phụ
Normal card...: xác thực bằng thẻ
Fingerint recognition...: Xác thực bằng vân tay

huong-dan-su-dung-may-cham-cong-K1T331W-1

Một số lưu ý:

Không thể thêm thẻ, vân tay từ đầu đọc phụ được
Với các đầu đọc thẻ phụ: Thì thêm người dùng từ phân mềm hay trực tiếp Terminal đều nhận
Với đầu đọc vân tay (DS-K1201MF) phụ: Thì phải thêm từ phần mềm mới nhận, còn thêm trực tiếp từ Terminal thì không nhận.

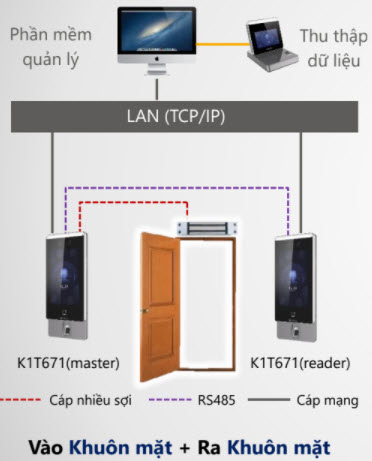

KẾT NỐI VỚI TERMINAL NHẬN DIỆN KHUÔN MẶT KHÁC

Sơ đồ các loại kiểm soát cửa

Lưu ý:

Kết nối dây LAN đến cả 2 terminal chính và phụ
Kết nối dây RS485 giữ 2 terminal
Terminal chính (Master) sẽ điều khiển khóa

Kết nối với terminal nhận diện khuôn mặt khác

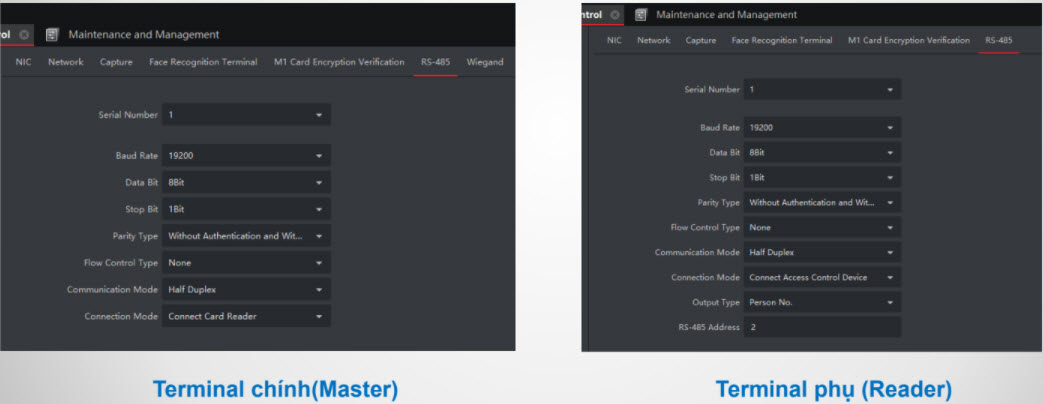

Cài đặt trên RS485 cho 2 terminal:

Chọn Access control →Advanced Function → More parameter → Chọn thiết bị → chọn RS485

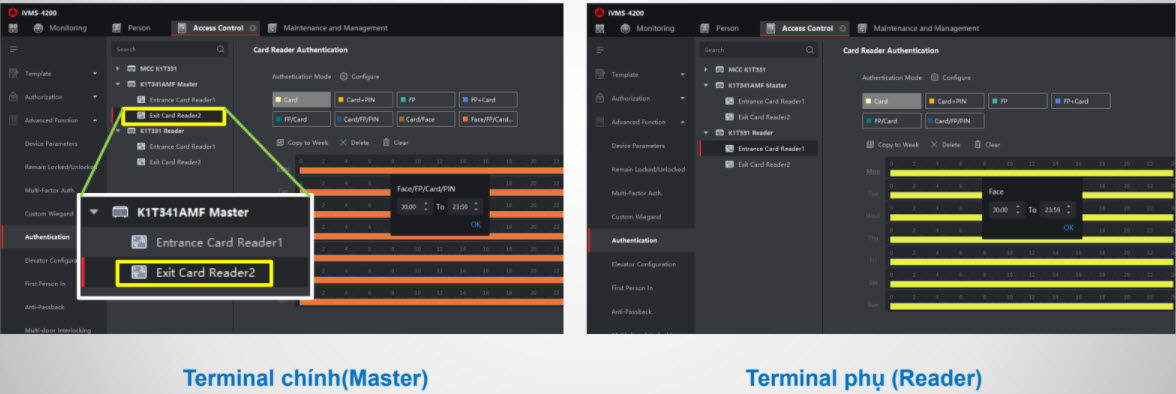

Cài đặt xác thực cho đầu đọc phụ trên Bộ Terminal chính :

Chọn Access control →Advanced Function → More parameter → Chọn thiết bị → chọn RS485

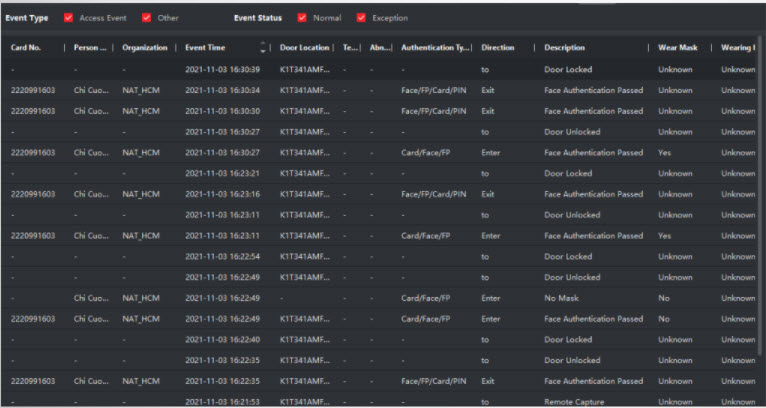

Hiễn thị xác thực bằng khuôn mặt

Cả 2 đều hiễn thị Face

Enter: đầu đọc chính (master)
Exit: Đầu đọc phụ (Reader)
