Chức năng Alarm Input/ Output (đầu vào/ đầu ra báo động) của NVR Hikvision

Chức năng Alarm Input/Output của NVR Hikvision cho phép kết nối và quản lý các thiết bị báo động, bao gồm kích hoạt cảnh báo và tự động phản hồi sự kiện để nâng cao an ninh.

Ngày đăng: 24-05-2024

1,337 lượt xem

A. Giới thiệu tóm tắt

Chức năng Alarm Input (đầu vào báo động) là chức năng mà thiết bị được kích hoạt để thực hiện các chương trình liên quan bởi sự kiện bên ngoài. Chức năng Alarm Output (đầu ra báo động) là chức năng thiết bị có một sự kiện và được kích hoạt bởi một tín hiệu bên ngoài.
Có hai loại đầu ra báo động: Loại đầu ra giá trị mức (đầu ra dòng điện), loại đầu ra giá trị chuyển mạch (tương tự như công tắc bật-tắt).
Thiết bị NVR chỉ có loại đầu ra giá trị chuyển mạch. IPC có hai loại đầu ra báo động.

B. Giới thiệu và ứng dụng lý thuyết

1. Đầu vào báo động

a) Ứng dụng

Khi xảy ra sự kiện cảnh báo bên ngoài, chẳng hạn như hỏa hoạn, xâm nhập khu vực, thiết bị có nhiệm vụ kích hoạt một hoạt động thực thi liên quan (chẳng hạn như âm thanh cảnh báo, đẩy Email, thông báo cảnh báo, v.v.).
Thông thường, thiết bị sẽ hoạt động với các thiết bị báo động, chẳng hạn như máy báo khói có hai dây dẫn để kết nối với các kênh đầu vào cảnh báo NVR/DVR. Đầu vào báo động được điều khiển bởi mạch cảm biến.
Mô hình áp dụng thực tế được hiển thị như bên dưới và hộp hình chữ nhật màu đỏ biểu thị mô-đun đầu vào
cảnh báo NVR/DVR.

b) Mô-đun loại báo động:

Thường mở (N.O): Cảnh báo mạch đầu vào đang Mở là trạng thái bình thường, nối đất sẽ kích hoạt cảnh báo.
Thường đóng (N.C): Mạch đầu vào cảnh báo đang Đóng là trạng thái bình thường, đang mở sẽ kích hoạt cảnh báo.

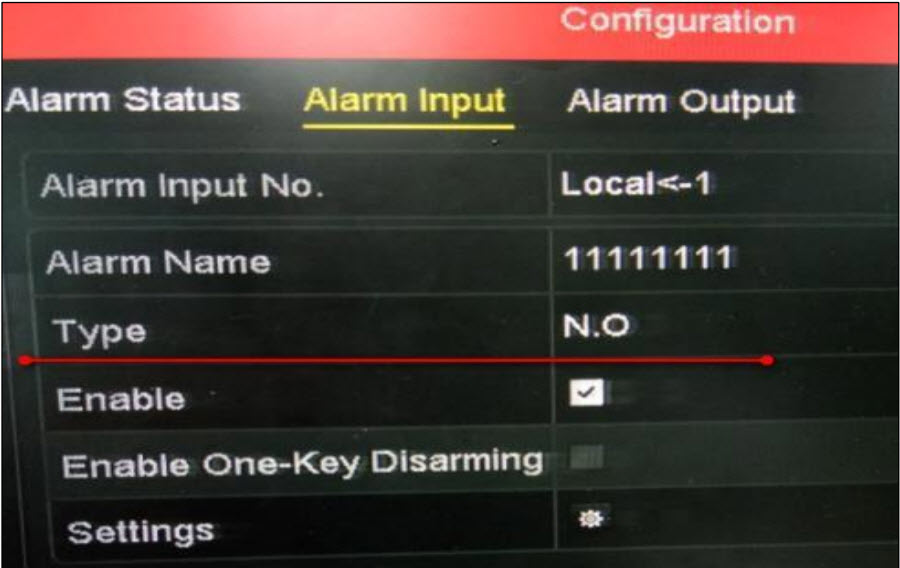

Việc lựa chọn N.O hay N.C để điều khiển bộ máy báo động tùy thuộc vào tình hình thực tế. Cài đặt mặc định của máy là N.O.

Ví dụ:

Đầu báo khói loại đầu ra: Mạch đầu ra mở khi kích hoạt và mạch đóng khi cảnh báo được kích hoạt. Nghĩa là, trong trường hợp bình thường, mạch báo khói sẽ hở, bạn có thể chọn N.O. cho loại báo động trong trường hợp này

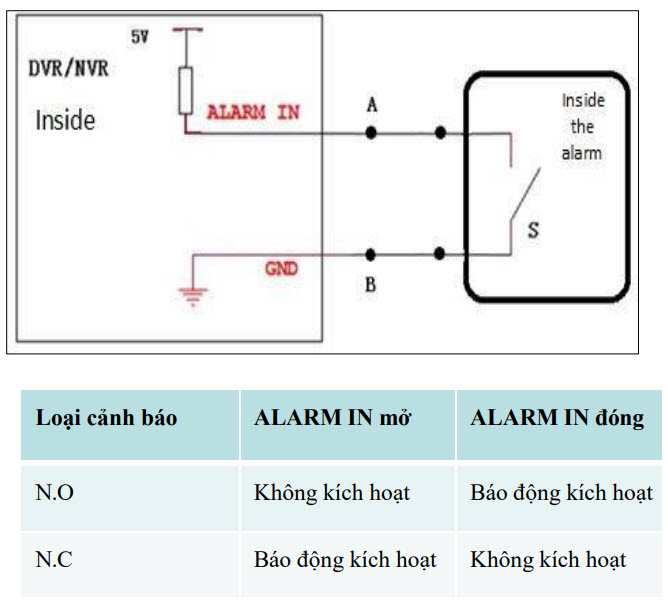

c) Lý thuyết và ứng dụng:

Ghi chú:

1. Nếu là nguồn điện DC, điện áp tối đa của Chân A cảnh báo là DC 12V;
2. Trình tự dòng phải đúng và điện áp Pin báo động không được vượt quá 12V;

2. Đầu ra báo động

a) Ứng dụng

Khi NVR/DVR phát hiện một sự kiện, chẳng hạn như Phát hiện chuyển động, Phát hiện thông minh VCA, một lệnh thực thi bên ngoài sẽ được kích hoạt (chẳng hạn như Đèn cảnh báo, Chuông báo động).

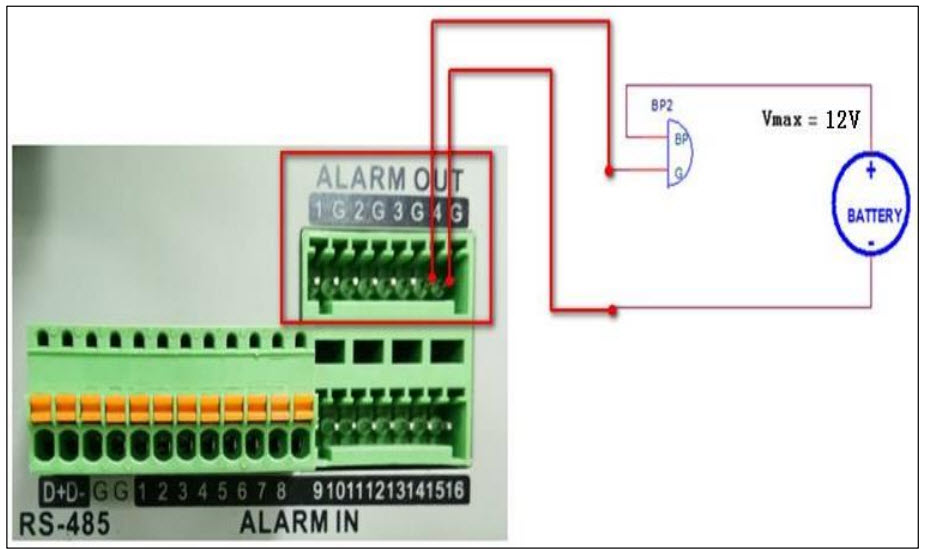

Kết nối với các thiết bị báo động bên ngoài phù hợp theo ứng dụng thực tế. Đầu ra cảnh báo hoạt động như một công tắc. Mô hình ứng dụng như bên dưới, hộp hình chữ nhật màu đỏ biểu thị mô-đun đầu ra cảnh báo NVR/DVR

b) Đầu ra báo động:

Chế độ đầu ra báo động NVR/DVR là loại đầu ra giá trị chuyển đổi, có nghĩa là cơ chế bên trong tương đương với một công tắc. Nếu mạch ngoài là AC, cần rút phích cắm mô-đun đầu ra cảnh báo. Các mô-đun bên trong với mạch ngoài AC và mạch ngoài DC được hiển thị như dưới đây:
