Hướng dẫn kết nối thiết bị báo động bên ngoài vào DVR Hikvision

Hướng dẫn kết nối thiết bị báo động bên ngoài vào DVR Hikvision, giúp tích hợp và quản lý các thiết bị báo động để nâng cao hiệu quả giám sát và an ninh.

Ngày đăng: 24-05-2024

552 lượt xem

Mô tả vấn đề: Giao diện đầu ra báo động (Alarm output) có thể kết nối với thiết bị báo động bên ngoài, khi cảnh báo được kích hoạt: thiết bị báo động có thể được kích hoạt.

Hướng dẫn:

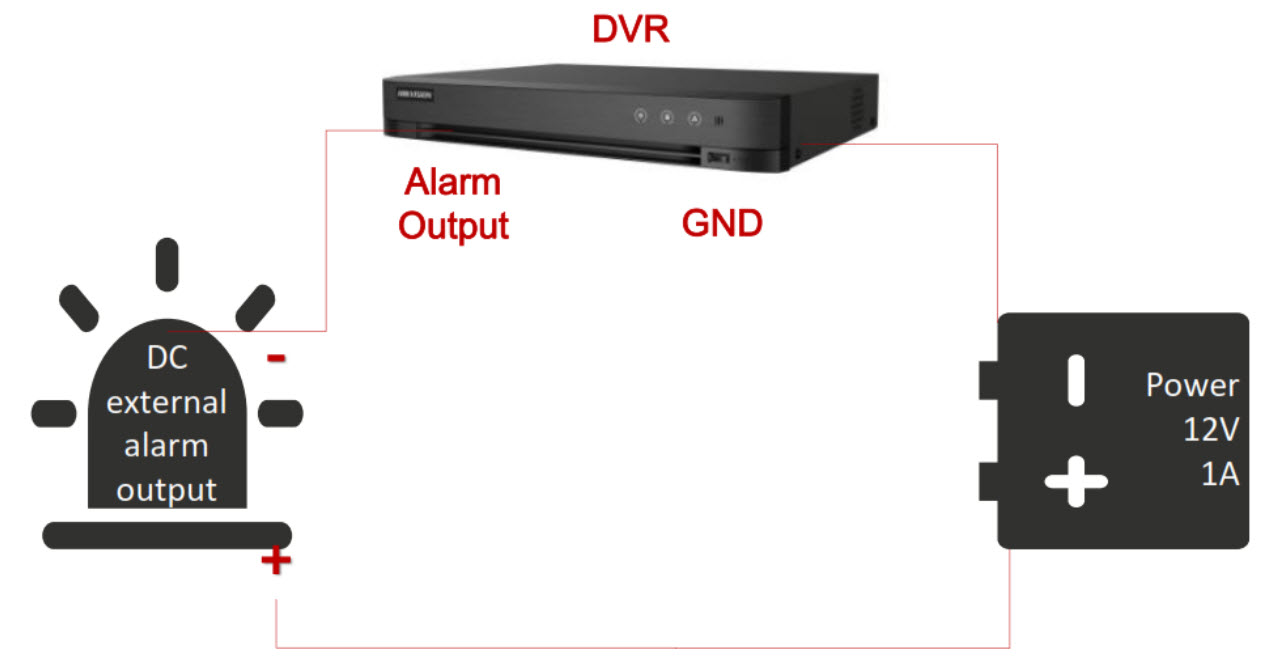

Thiết bị báo động được cấp nguồn là dòng điện một chiều (DC)

Bước 1: Đấu nối cổng Alarm Out của DVR vào cực Âm (-) của thiết bị báo động
Bước 2: Đấu nối cực Dương (+) của thiết bị báo động vào cực Dương (+) của nguồn cấp cho thiết bị báo động
Bước 3: Đấu nối cực Âm (-) của nguồn cấp cho thiết bị báo động với cổng GND của DVR

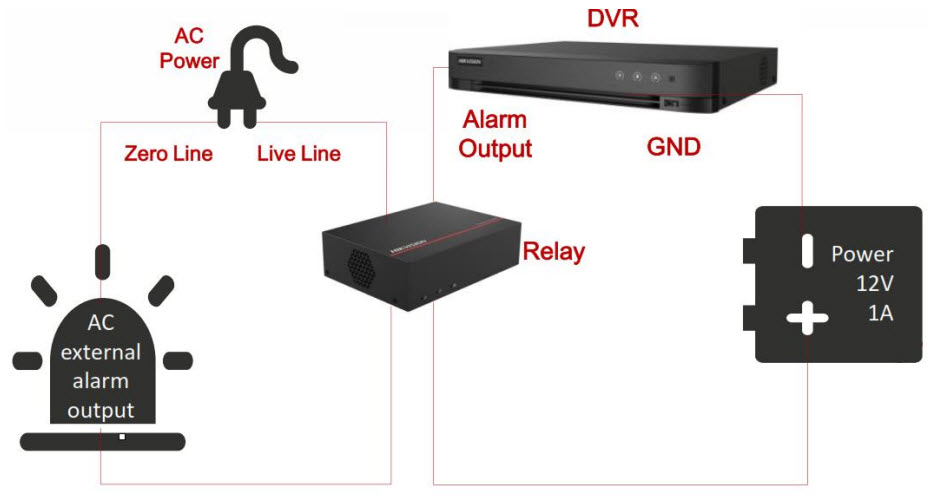

Thiết bị báo động được cấp nguồn là dòng điện xoay chiều (AC)

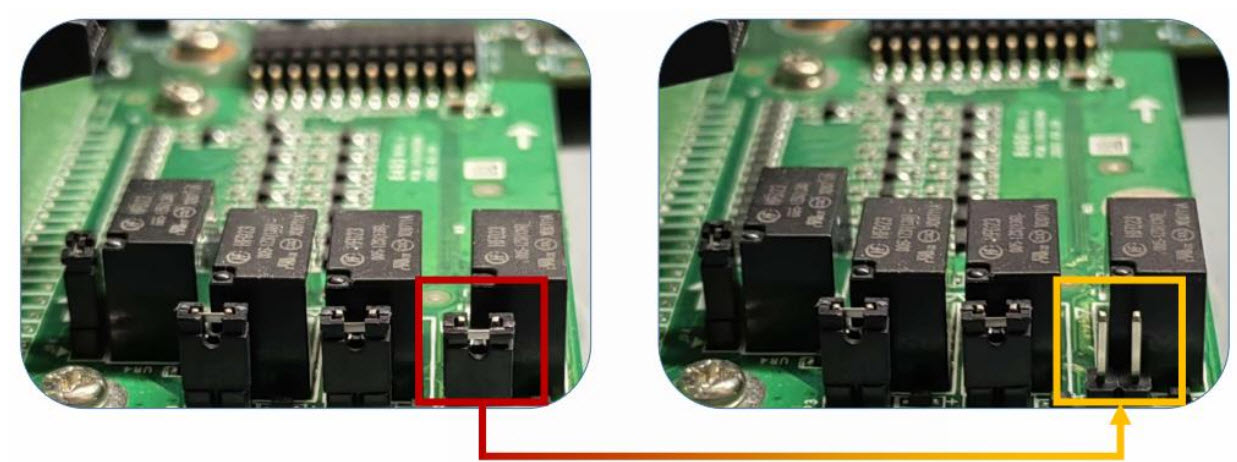

Nếu thiết bị báo động sử dụng nguồn cấp là dòng điện xoay chiều (AC), hãy ngắt kết nối tất cả các đầu nối ngắn mạch trên board mạch chính (JPA1, JPA2,…)
