HƯỚNG DẪN CẤU HÌNH CAMERA ĐO NHIỆT ĐỘ / BÁO CHÁY HEATPRO HIKVISION

Hướng dẫn cấu hình camera đo nhiệt độ / báo cháy heatpro HIKVISION

Ngày đăng: 30-11-2021

2,234 lượt xem

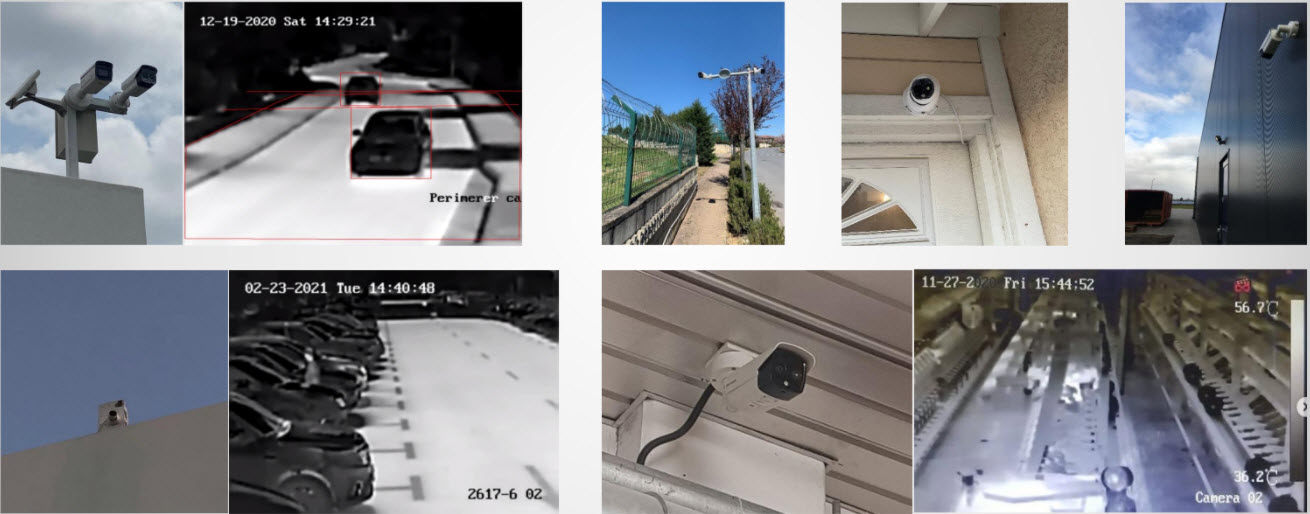

Các vị trí lắp đặt: Có thể lắp đặt trong nhà và ngoài trời.

Cài đặt nhiệt độ, VCA hiển thị trong luồng video.

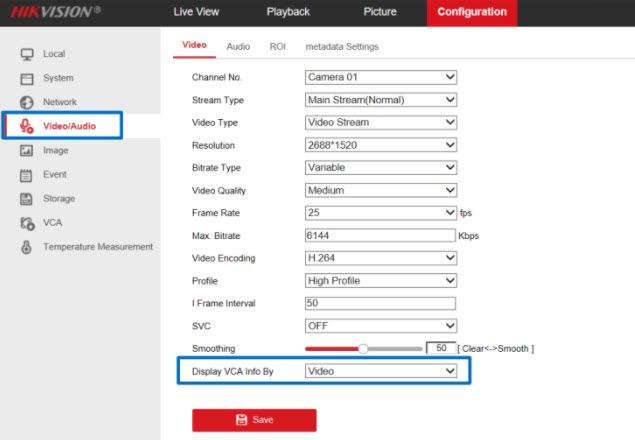

Mục Configuration→ Video and Audio → Video → Display VCA info by

Display VCA info by:

Video: hiển thị thông tin trong luồng Video luôn

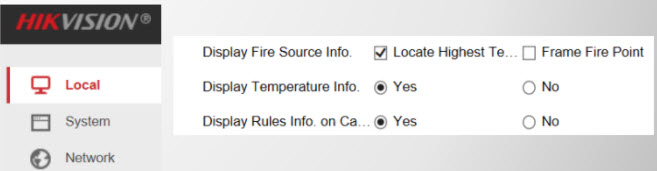

Player: hiển thị thông tin trên phần mềm IVMS 4200, Hik-central hoặc trình duyệt web (cần bật hiển thị trong tin trong local)

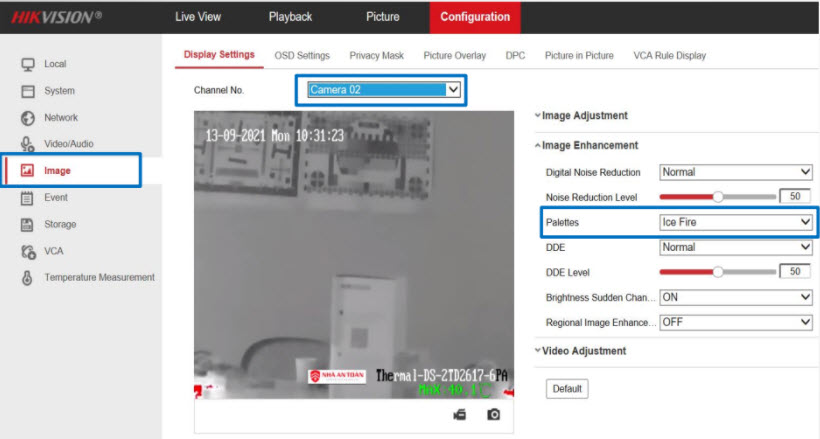

Cài đặt tùy chỉnh hình ảnh nhiệt.

Mục Configuration→ Image→ Display Settings → Chọn Camera 02 (ảnh nhiệt)

Mục Image Enhancement:

Palettes: thay đổi chế độ màu sắc nhiệt độ

Cài đặt chỉnh chế độ chèn ảnh nhiệt vào ảnh quang Pictrue in Pictrue hoặc tăng chi tiết ảnh nhiệt

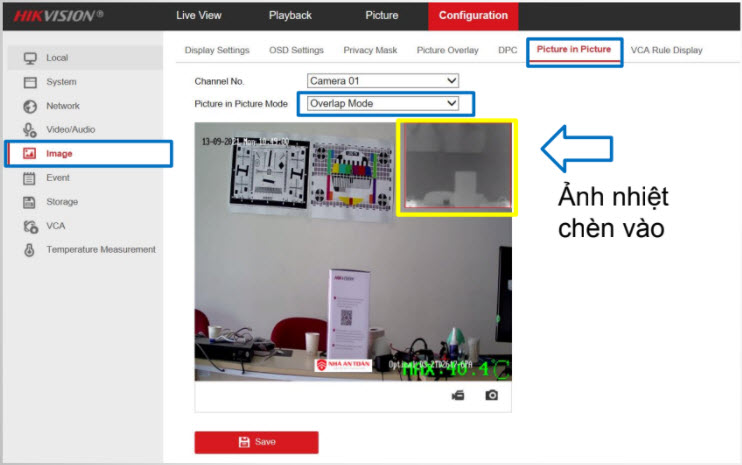

Mục Configuration→ Image→ Pictrue in Pictrue → Chọn Camera 01 (ảnh quang)

Camera ảnh quang:

Overlap Mode: Chèn ảnh nhiệt vào ảnh quang → Nhưng làm giảm độ chi tiết ảnh nhiệt

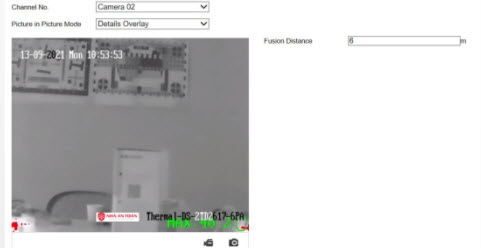

Camera ảnh nhiệt: Details Overlay: tăng độ chi tiết ảnh nhiệt → Nhưng tắt chế độ chèn ảnh nhiệt vào ảnh quang

Cài đặt tùy chỉnh kích thước chứ hiển thị nhiệt độ, màu sắc quy tắc đo nhiệt độ

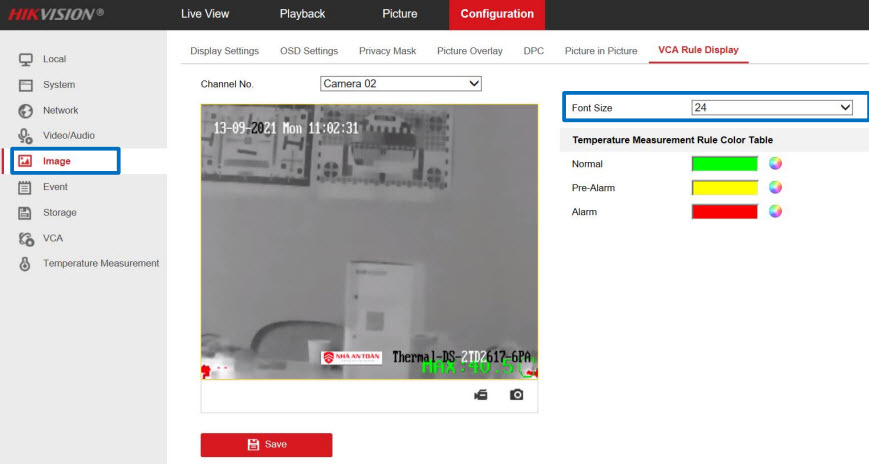

Mục Configuration→ Image→ VCA Rule Display

Camera ảnh nhiệt:

Font Size: Kích cỡ chữ hiển thị nhiệt độ
Temperature Measurement Rule Color Table: Chỉnh quy tắc màu sắc với các nhiệt độ

Cài đặt tùy chỉnh đèn chớp của camera (nếu có)

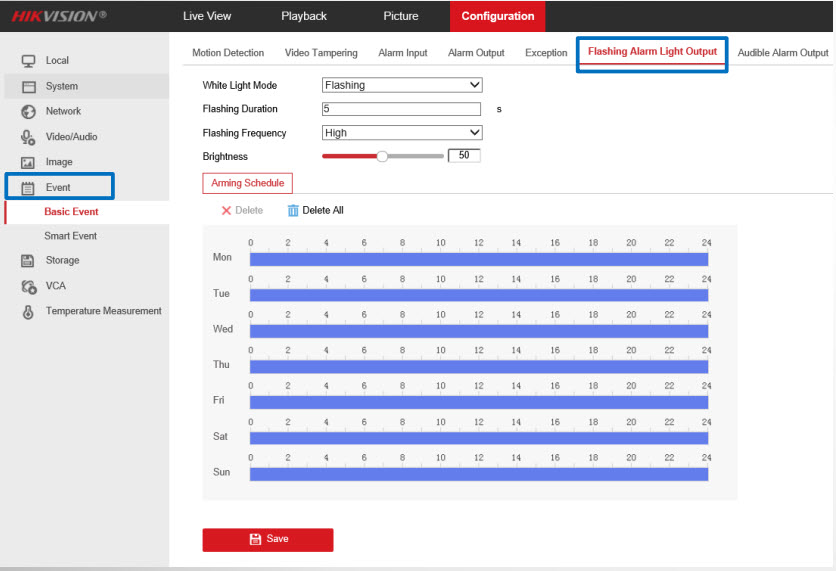

Mục Configuration→ Event→ Basic Event→ Flashing Alarm Light Output

White Light Mode: Chọn chế độ chớp đèn
Flashing Duration: Thời gian sáng đèn(1-60 giây)
Flashing Frequency: Tốc độ chớp nhanh chậm
Brightness: độ sáng của đèn
Đặt lịch chớp đèn ở dưới
Chọn Save để lưu lại

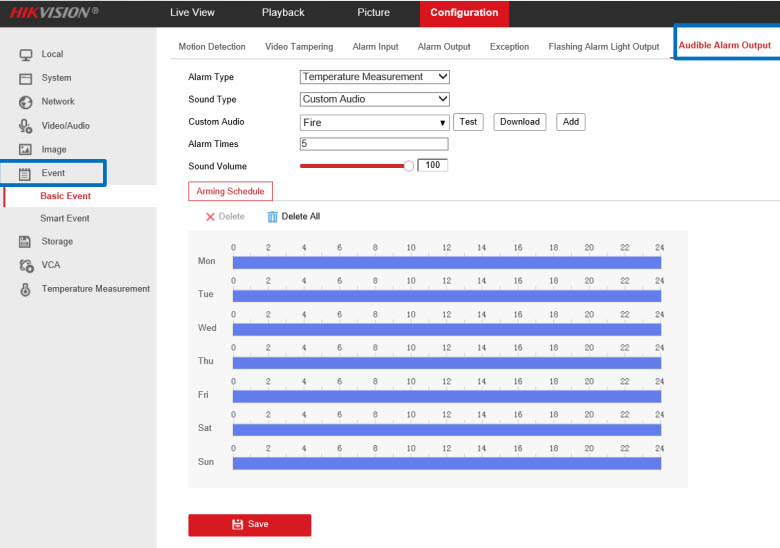

Cài đặt tùy chỉnh loa cảnh báo của camera (nếu có)

Mục Configuration→ Event→ Basic Event→ Audible Alarm Output

Alarm Type: Chọn loại cảnh báo như nhiệt độ bất thường, phát hiện khói, phát hiện VCA.
Sound Type: Chọn âm thanh mặc định hoặc tùy chỉnh.
Custom Audio: âm thanh tùy chỉnh (mono, dưới 512KB, lấy mẫu 8KHz, đuôi .wav).
Chọn Add để thêm file
Chọn Download để tải file về
Alarm Times: Số lần phát âm thanh.
Đặt lịch ở dưới.
Chọn Save để lưu lại.

Tải âm thanh demo tại đây: Âm thanh cảnh bảo tiếng việt

Cấu hình chế độ phát hiện khói/cháy

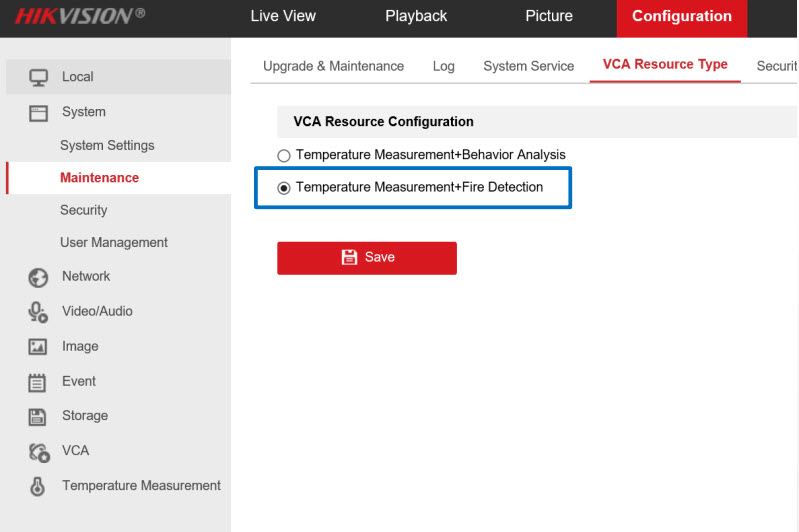

Chọn chế độ Đo nhiệt độ và phát hiện cháy

Mục Configuration→ System → Maintenance→ VCA Resource Type
Mặc định để là đo nhiệt độ + VCA
Chọn Temperature Measurement+Fire Detection để bật chế độ phát hiện cháy và đo nhiệt độ.
Lưu lại → camera sẽ tự khởi động lại

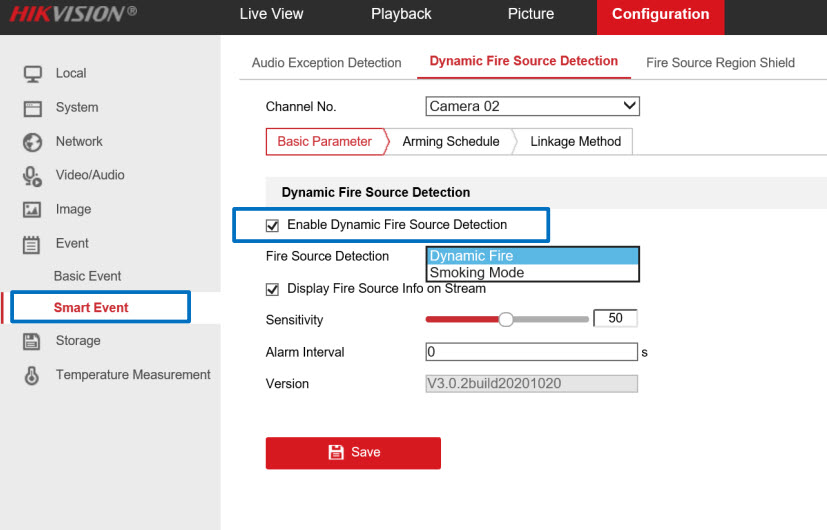

Cài đặt phát hiện cháy

Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Basic Parameter
Chọn Enable Dynamic Fire Source Detection để bật phát hiện cháy
Fire Source Detection: Chọn phát hiện cháy hoặc khói
Display Fire Source Info on Stream: hiển thị nguồn cháy trong luồng video
Sensitivity: độ nhạy phát hiện.
Lưu ý: phát hiện cháy có hiển thị nguồn cháy chứ không có nhiệt độ

Cài đặt lịch phát hiện cháy

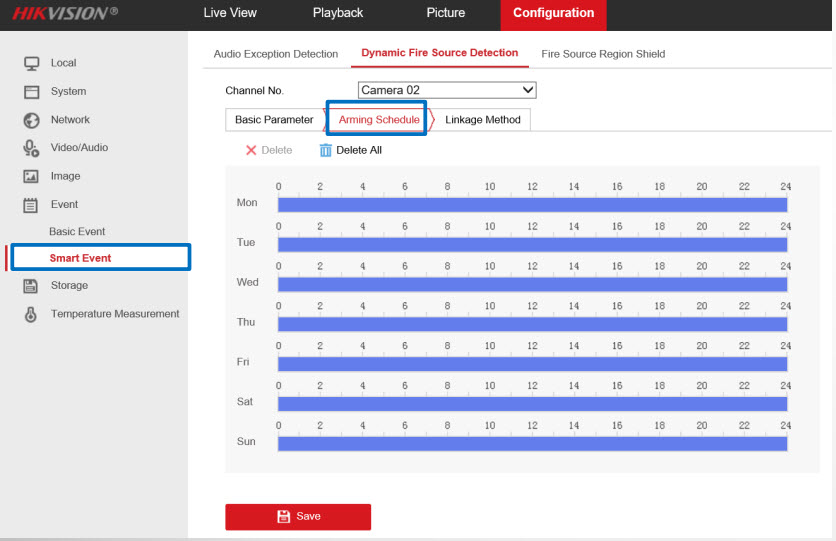

Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Arming Schedule

Đặt lịch phát hiện cháy

Nhấn save để lưu lại

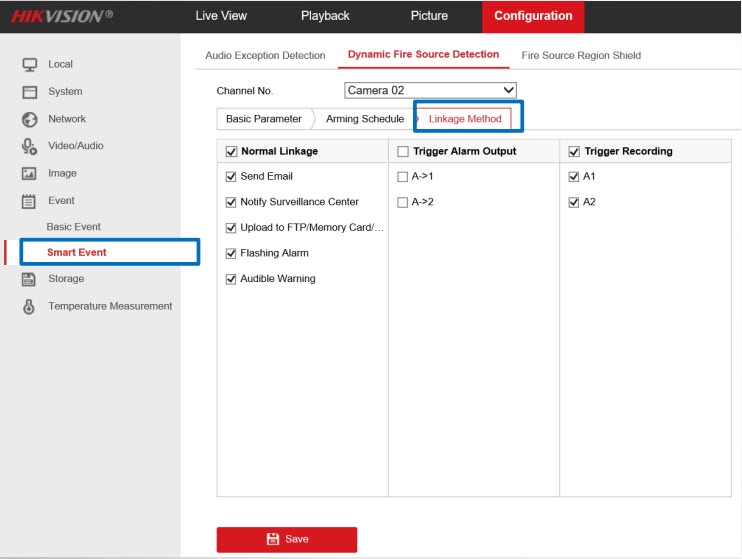

Mục Configuration→ Event → Smart Event→ Dynamic Fire Source Detection → Linkage Method

Normal linkage:

Send Email: gửi mail
Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
Flashing Alarm: Chớp đèn báo động
Audible Warning: Hú loa báo động
Trigger alarm output: Kích hoạt ngõ ra báo động (cài đặt ở Basic Event)
Trigger Recording: Kích hoạt ghi hình.
Nhấn save để lưu lại

Cấu hình đo nhiệt độ

Bật đo nhiệt độ

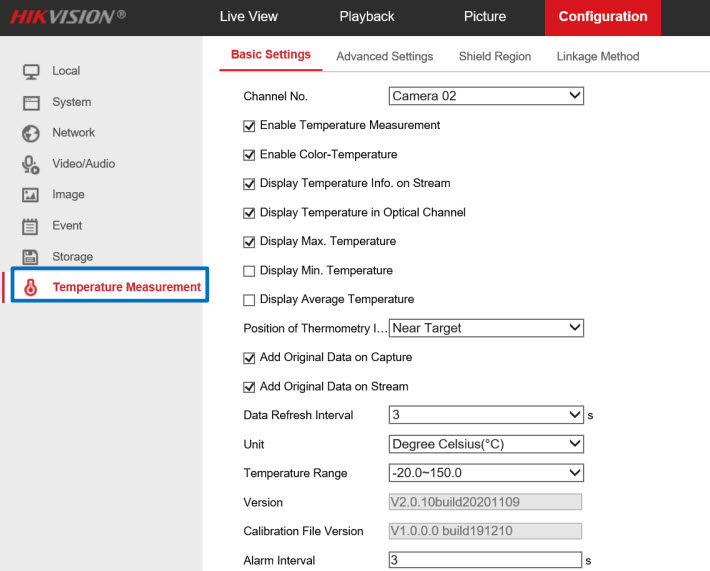

Mục Configuration→ Temperature Measurement and Alarm → Basic Setting

Enable Temperature Measurement: bật đo nhiệt độ
Enable Color-Temperature: Màu của nhiệt độ
Display Temperature Info. on Stream: hiển thị nhiệt độ trong luồng video.
Display Temperature in Optical Channel: hiển thị nhiệt độ trong ảnh quang
Display Max. Temperature: hiển thị nhiệt độ tối đa
Display Min. Temperature: hiển thị nhiệt độ tối thiểu
Display Average Temperature: hiển thị nhiệt độ trung bình
Position of Thermometry Info: Vị trí điểm thông tin nhiệt độ

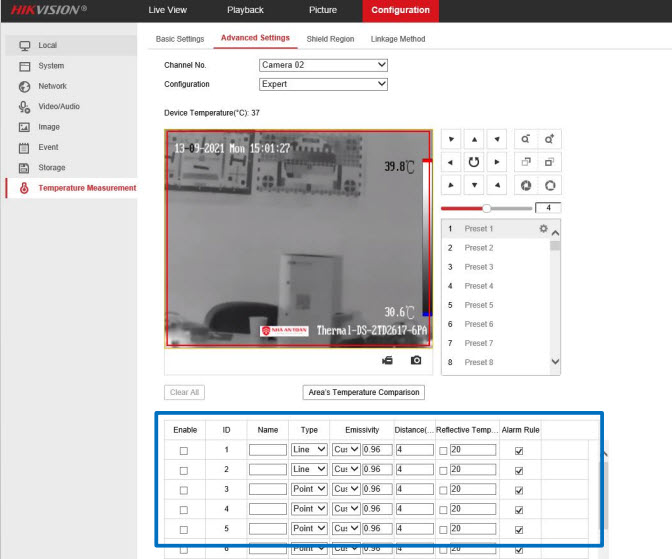

Cài đặt các điểm, đường, vùng đo (Tối đa 10 điểm, 10 vùng và 1 đường thẳng)

Mục Configuration→ Temperature Measurement and Alarm → Advanced Settings

Mục Configuration: Chọn chế độ Expert
Enable: bật cái Rule đo
Name: đặt tùy ý
Type: Chọn đường, vùng, điểm (nhớ vẽ vào khung hình)
Emissivity: độ phát xạ của mục tiêu của bạn (Có thê bỏ qua)
Distance: Khoảng cách (mặc định cũng được)
Reflective Temperature(°C): nhiệt độ phản xạ có thể bỏ qua

Cài đặt các điểm, đường, vùng đo (Tối đa 10 điểm, 10 vùng và 1 đường thẳng)

Mục Configuration→ Temperature Measurement and Alarm → Advanced Setting

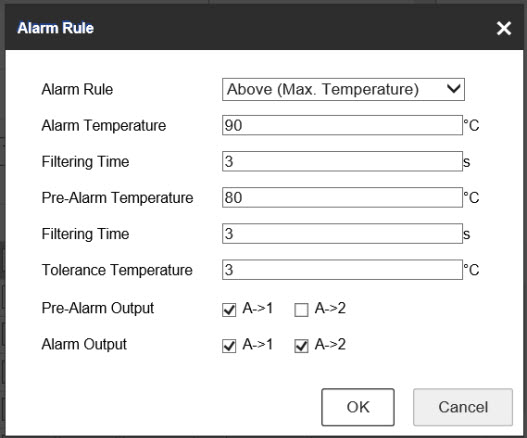

Chọn hình để cài đăt nhiệt độ cảnh báo

Alarm Rule: Chọn loại cảnh báo nhiệt độ trên, nhiệt độ dưới.

Alarm Temperature: Nhiêt độ báo động
Filter time: Thời gian lọc → đến nhiệt độ và thời gian này thì mới báo
Pre-Alarm Termperature: Nhiệt độ cảnh báo trước.
Tolerance Temperature: Nhiệt độ cho phép dao động lên xuống
Và cài đặt alarm output cho các báo động

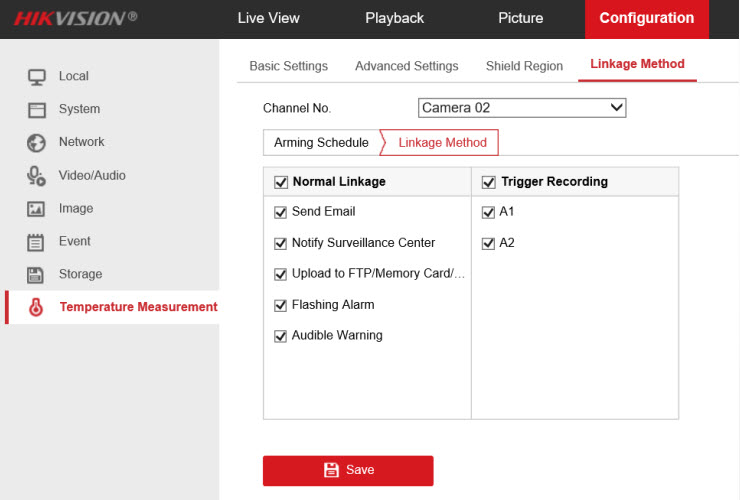

Cài đặt các liên kết khi có sự kiện (Phần Shield Region → vùng không đo – có thể bỏ qua)

Mục Configuration→ Temperature Measurement and Alarm → Linkage Method

Arming Schedule: Đặt lịch đo nhiệt độ, đặt 1 lịch cho tất cả các Rule.
Linkage Method:
Send Email: gửi mail
Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
Flashing Alarm: Chớp đèn báo động
Audible Warning: Hú loa báo động
Trigger Recording: Kích hoạt ghi hình.

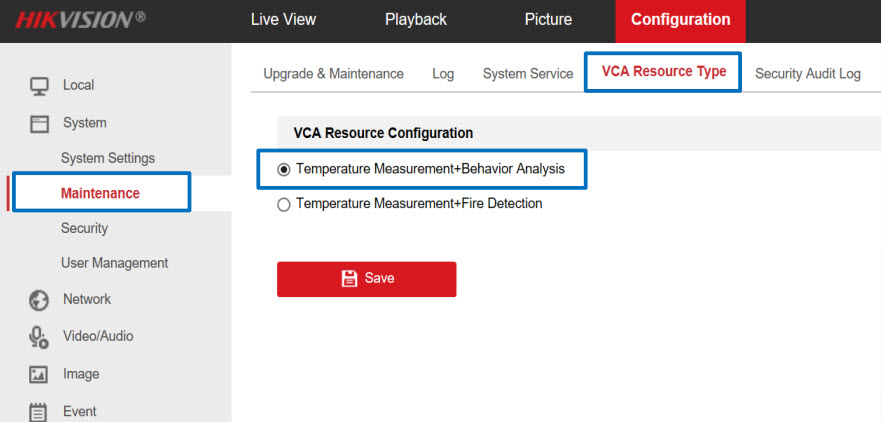

Cấu hình chế độ VCA và đo nhiệt độ

Chọn chế độ: mặc định camera nhận là VCA.

Mục Configuration→ System → Maintenance→ VCA Resource Type

❖ Temperature Measurement+Behavior Analysis → Chế độ đo nhiệt độ và tính năng VCA (vượt rào, xâm nhập)

❖ Temperature Measurement+Fire Detection → Chế độ phát hiện cháy và đo nhiệt độ

Cấu hình VCA: Bật chế độ

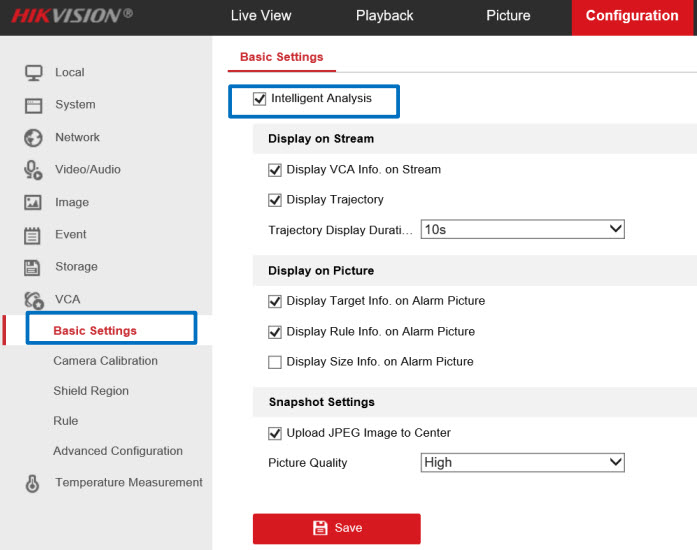

Mục Configuration→ VCA → Basic Settings

Bật Intelligent Analysis: bật chế độ VCA → Lúc bật có hiện hướng dẫn, tham khảo các bước cài đặt
Display VCA Info. on Stream: hiển thị VCA vào luồng video
Display Trajectory: hiển thị theo dõi đường đi của mục tiêu → Trajectory Display Duration Limit: đặt giới hạn thời gian theo dõi
Display Target Info. on Alarm Picture: hiển thị thông tin vào hình chụp
Display Rule Info. on Alarm Picture: hiển thị các vùng VCA vào hình chụp
Display Size Info. on Alarm Picture: hiển thị kích cỡ mục tiêu trong hình
Upload JPEG Image to Center: Tải ảnh chụp lên phần mềm, NVR,..

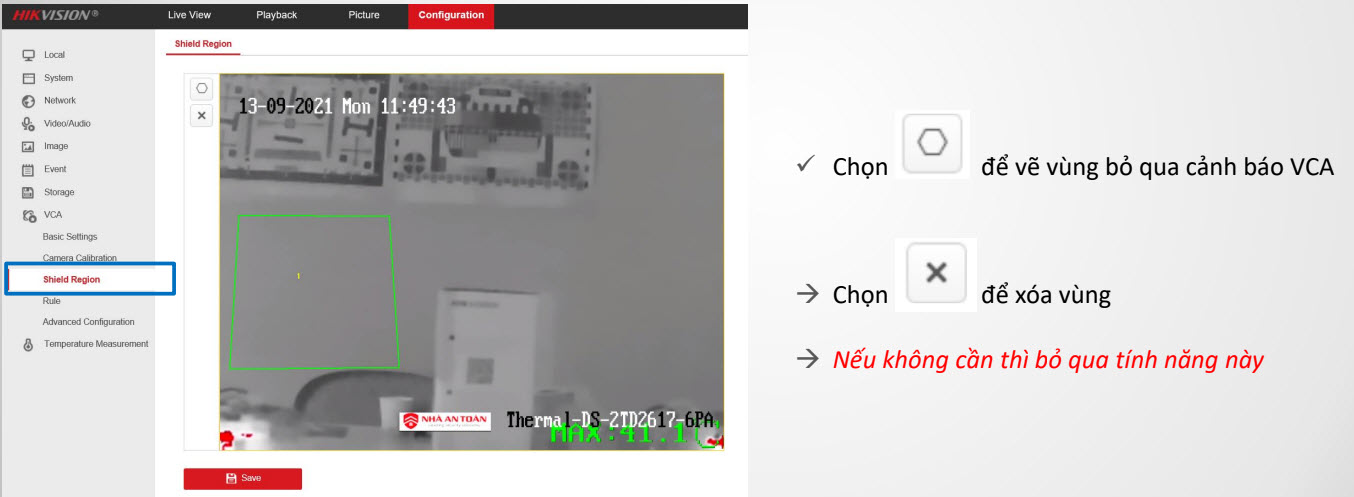

Cấu hình VCA: Vễ vùng bỏ qua cảnh báo (Nếu cần, không thì bỏ qua)

Mục Configuration→ VCA → Shield Region

Cấu hình VCA: vẽ vùng cảnh báo VCA (hỗ trợ 4 loại và tối đa 8 vùng cảnh báo)

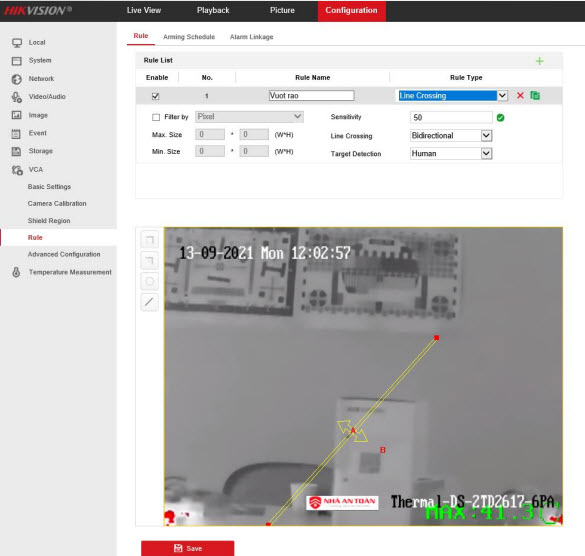

Mục Configuration→ VCA → Rule → Rule → Chọn dấu + để them VCA

Hỗ trợ tối đa 4 loại:

Line crossing: hàng rào ảo .
Intrusion: phát hiện xâm nhập (có đặt thời gian ở trong vùng bao lâu).
Region entrance: đi vào vùng (không có đặt thời gian vào bao lâu).
Region exiting: đi ra khỏi vùng.

Tối đa 8 cảnh báo.

Rule name: đặt tên – tùy ý.
Rules type là chọn loại VCA.
Sensitivity: độ chạy phát hiện.
Line Crossing: Chọn hướng cho hàng rào ảo.
Target Detection: Chọn đối tượng: Người/Xe hoặc cả 2.
Chọn Save để lưu lại.

Thông số tương tự như cài VCA của các camera thường

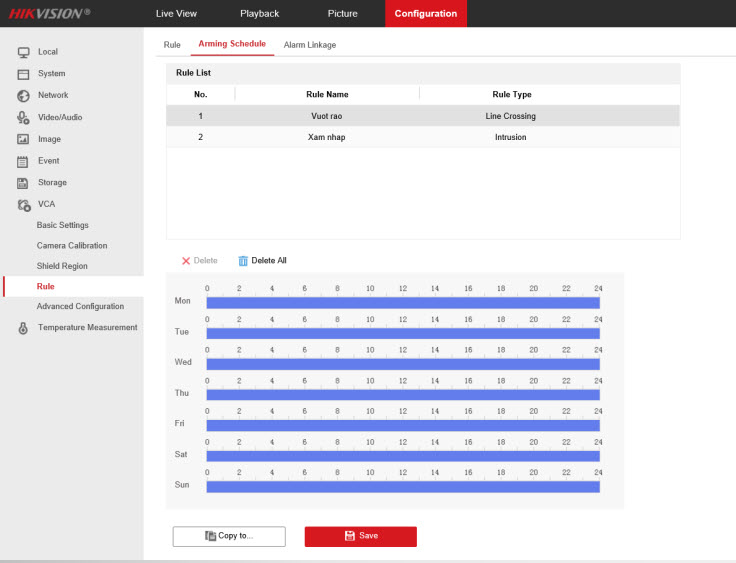

Cấu hình VCA: đặt lịch cho báo động VCA

Mục Configuration→ VCA → Rule → Arming Schedule → Chọn VCA rồi đặt lịch

Chọn 1 VCA bất kì rồi đặt lịch ở dưới.

Chọn Copy to để sao chép lịch đến các VCA khác
Chọn Save để lưu lại

Cấu hình VCA: Cài đặt liên kết khi có sự kiện

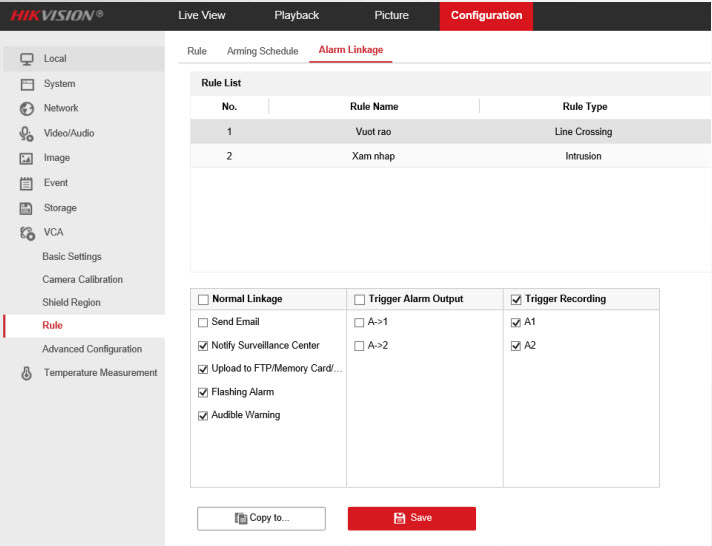

Mục Configuration→ VCA → Rule → Alarm linkage→ Chọn VCA rồi chọn liên kết

Chọn 1 VCA bất kì rồi đặt chọn liên kết ở dưới.
Send Email: gửi mail
Notify Surveillance Center: thống báo đếp phần mềm, NVR,..
Upload to FTP/Memory Card/NAS: Lưu vào thẻ nhớ
Flashing Alarm: Chớp đèn báo động
Audible Warning: Hú loa báo động
Trigger alarm output: Kích hoạt ngõ ra báo động (cài đặt ở Basic Event)
Trigger Recording: Kích hoạt ghi hình.
Chọn Copy to để sao chép lịch đến các VCA khác
Chọn Save để lưu lại

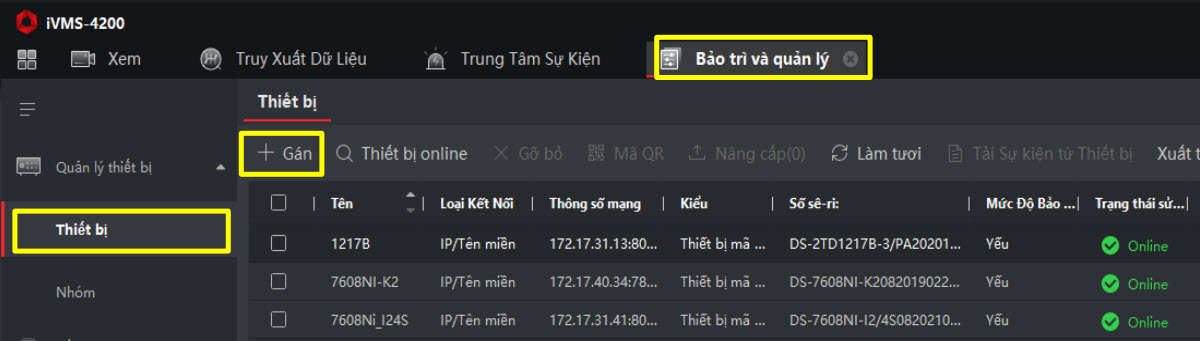

Cấu hình gán Camera, NVR - iVMS 4200

Chọn bảo trì quản lý → Quản lý thiết bị → Gán Camera và NVR vào phần mềm

Tìm kiếm lại dữ liệu trên phần mềm 4200

Với Camera đo nhiệt độ

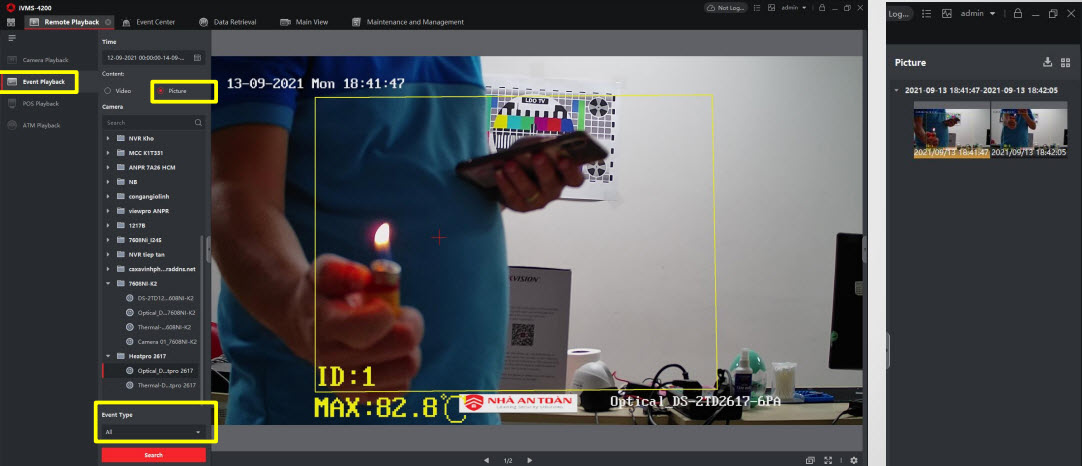

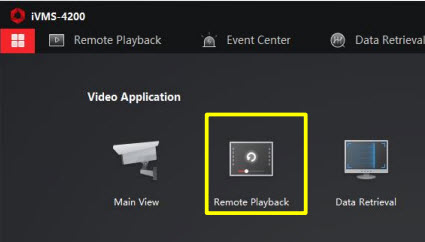

Control Panel → Remote Playback → Event Playback→ Chọn Pictrure → Chọn Camera/NVR

Time: Chọn thời gian muốn tìm
Camera: Chọn Camera muốn tìm
Event Type: nhiệt độ bất thường/nguồn cháy

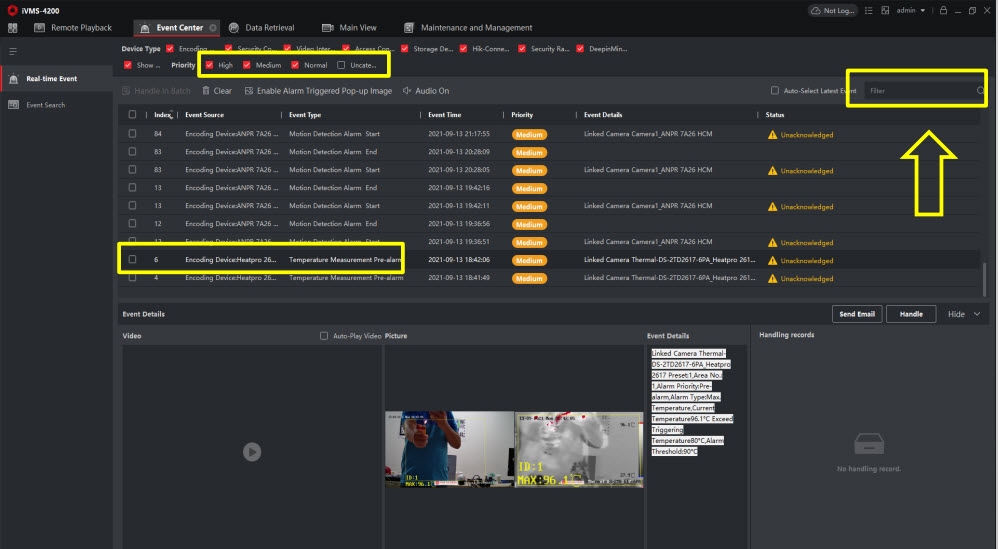

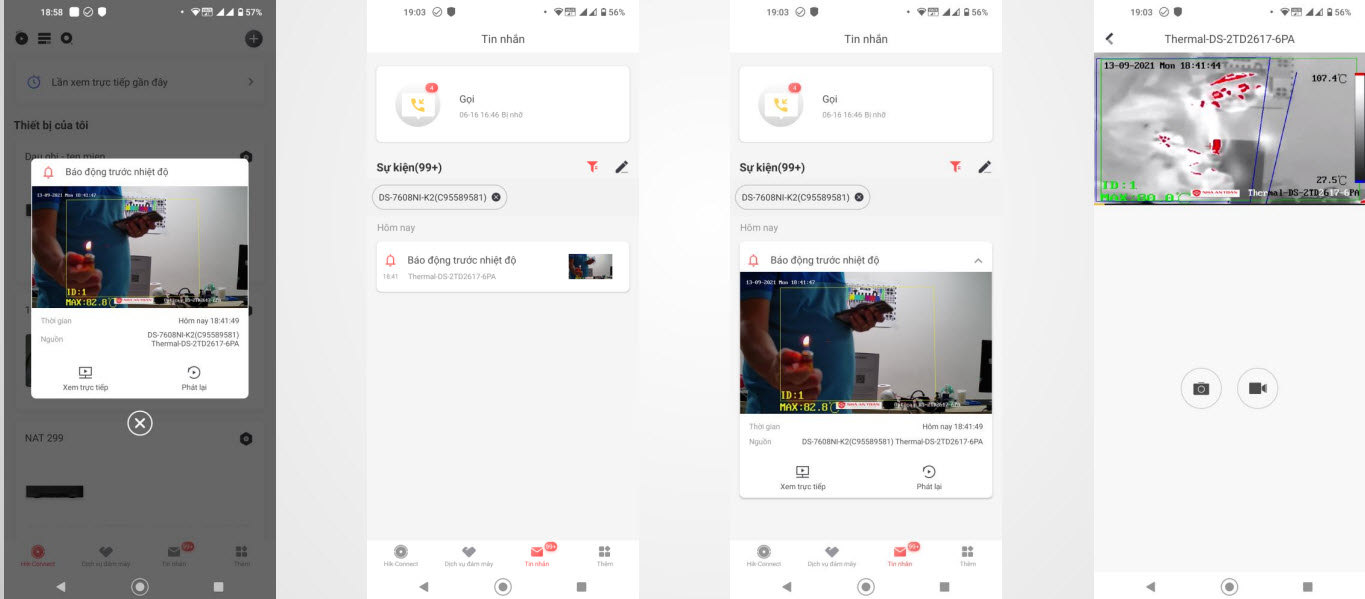

Nhận báo đông lên phần mềm iVMS4200

Camera báo lên phần mềm

Control Panel → Event Center→ Real-time Event → Chọn mức độ ưu tiền (cần cài trong Event config)

Priority: Chọn phần ưu tiên của sự kiện (cài ở mục Event Configuration)
Filter: Nhập tên camera để lọc riêng
Chọn 1 sự kiện bất kì: sẽ hiện hình ảnh, video (lưu trữ) và thông tin sự kiện

Cài đặt gửi mail

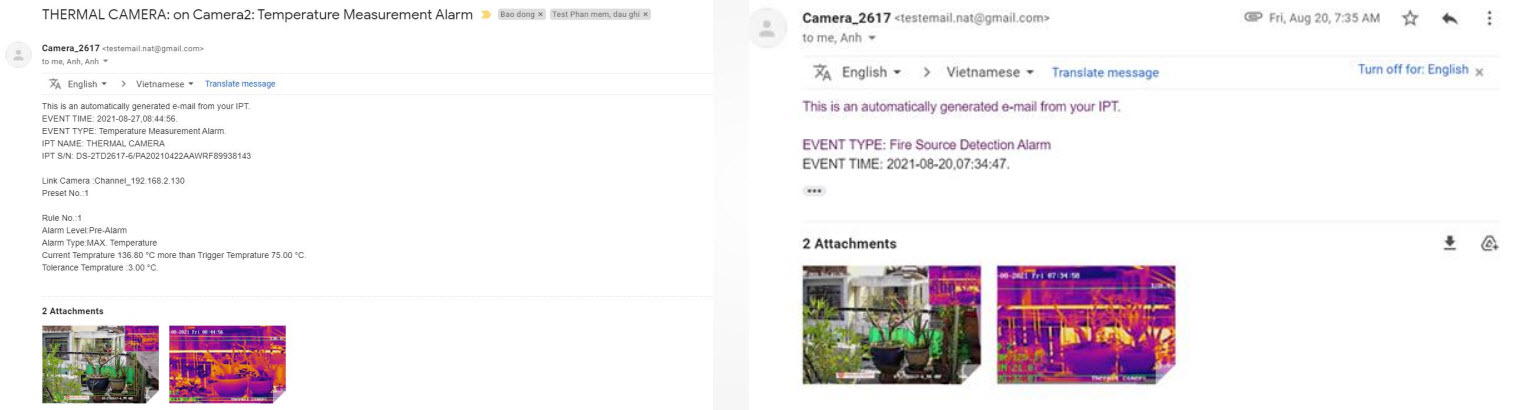

Cấu hình Email, sẽ gửi mail khi ta chọn mục Email ở các linkage Method

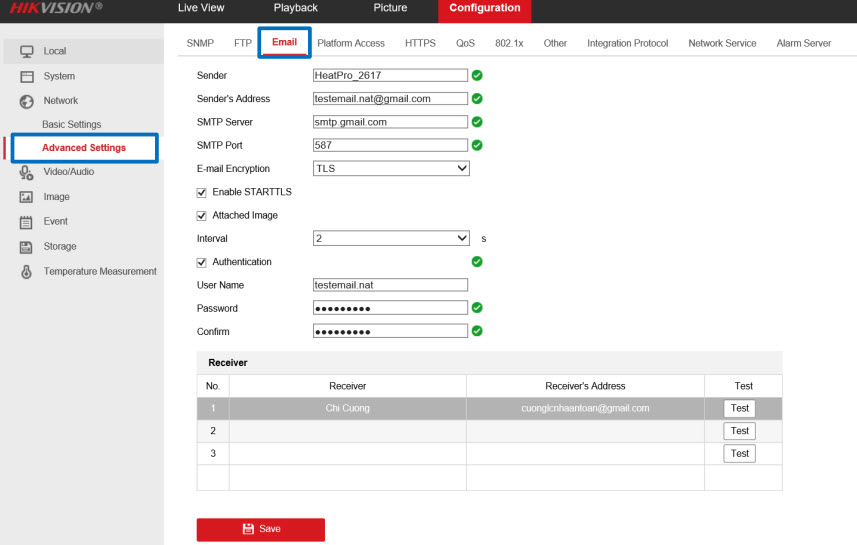

Mục Configuration→ Network → Advanced Settings → Email

Điền các thông tin của Email như trong hình bên.

Tên Sender: viết liền không dấu.
Receiver là các email nhận
Nếu test thành công là Ok

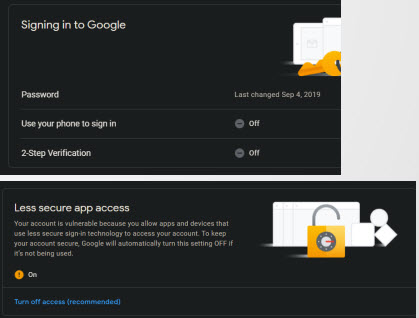

Nếu test chưa thành công thì phải tắt bảo mật 2 lớp và cho phép ứng dụng kém bảo mật của Email.
