Hướng dẫn cài đặt module bảo vệ DS-K2M060

Ngày đăng: 29-11-2021

1,762 lượt xem

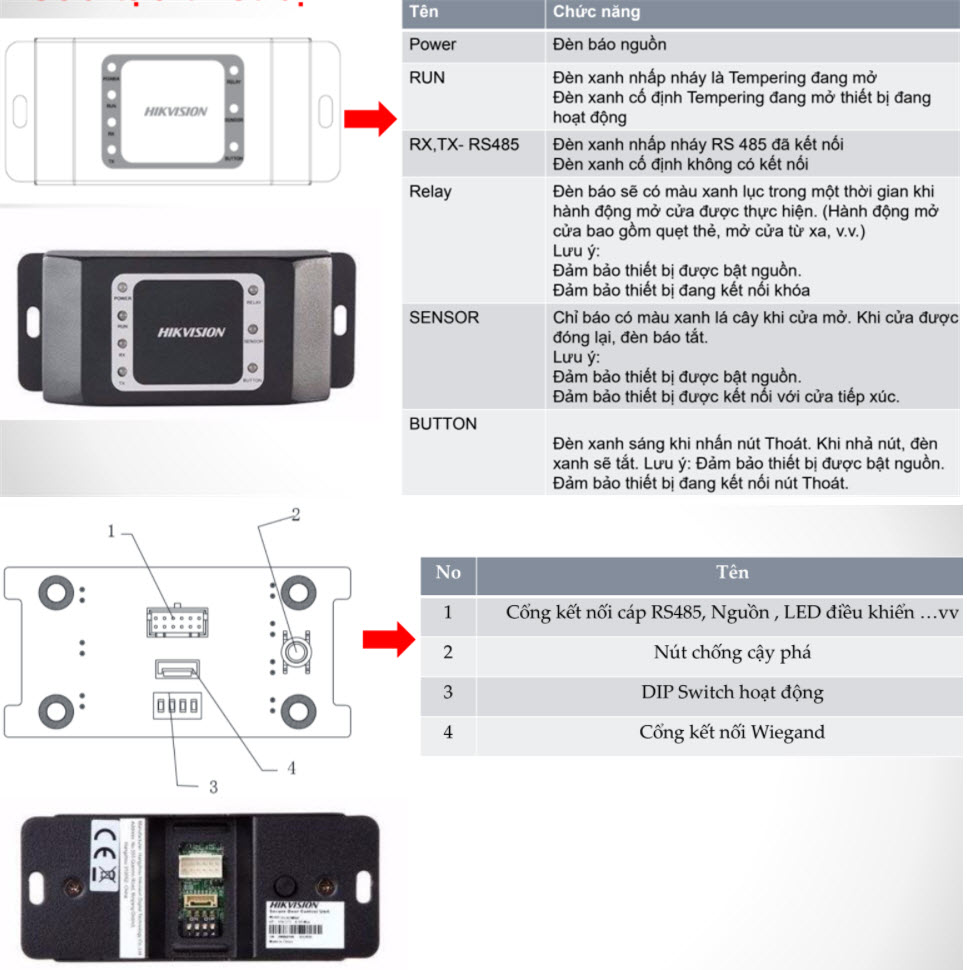

Cấu tạo thiết bị DS-K2M060

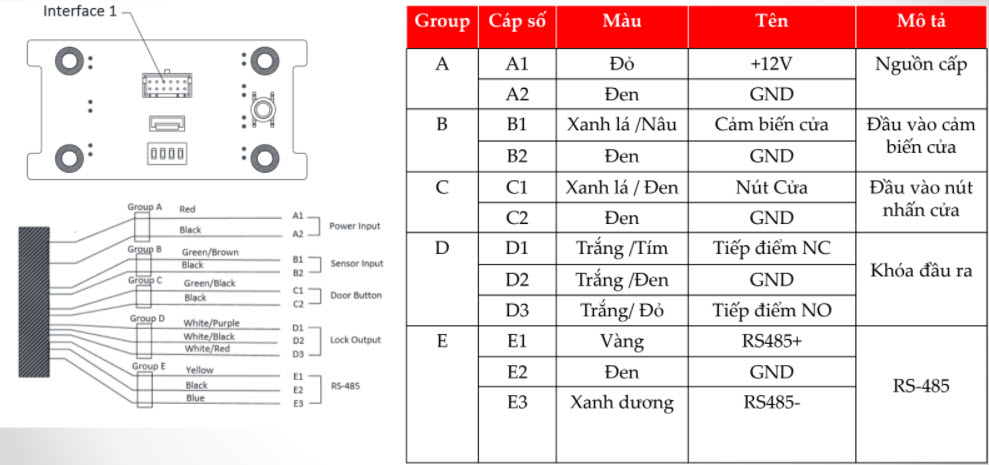

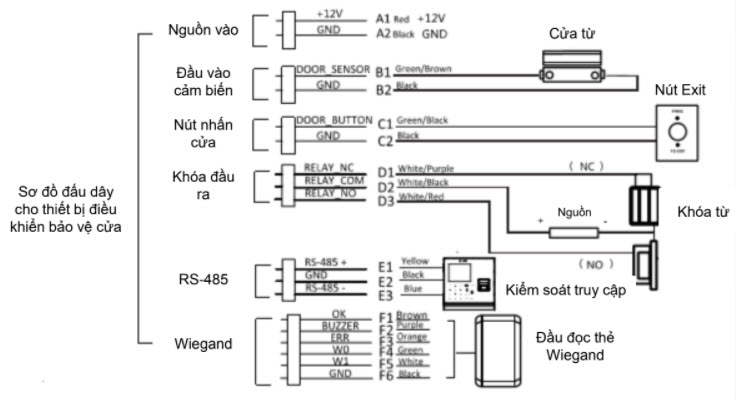

Sơ đồ cổng kết nối số 1

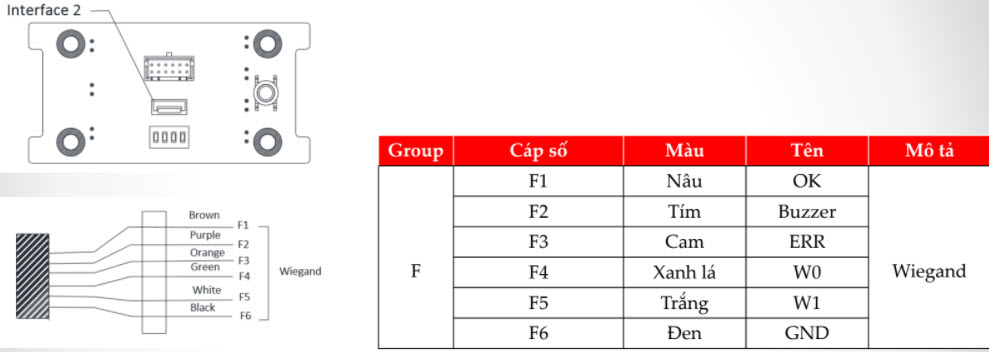

Sơ đồ cổng kết nối số 2

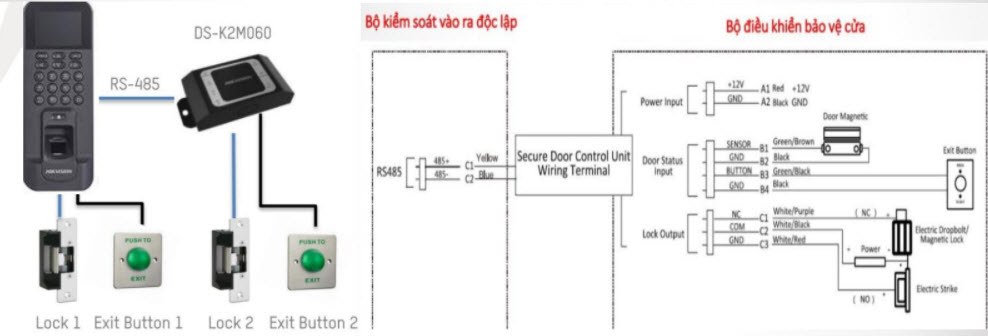

Khi bộ kiểm soát độc lập có dùng bộ điều khiển bảo vệ cửa để kết nối nút nhấn exit, khóa cửa, bộ đọc thẻ rời,..., cần cấu hình giao thức RS-485 cho phép truyền nhận tín hiệu giữa bộ kiểm soát và module bảo vệ cửa.

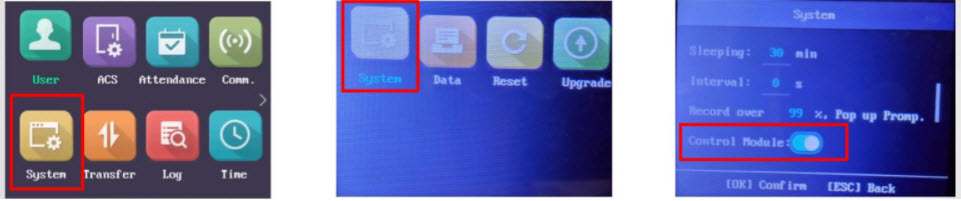

Các bước : đăng nhập vào bộ kiểm soát (nhấn giữ nút OK 3s) nhập mật khẩu kích hoạt đối với bộ DS-K1T804 (bộ 803 không cần nhập mật khẩu) -> Chọn System -> System -> Kéo xuống chọn bảng Control Module-> Gạt lên (mặc định đang tắt) -> Chọn OK để lưu lại.

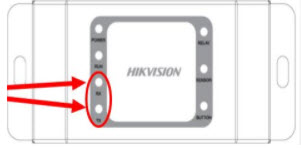

Sau khi lưu lại thiết lập thì trên module bảo vệ 2 đèn Rx và Tx sẽ chớp tắt liên tục, báo hiệu đã có truyền nhận tín hiệu RS-485 giữa bộ kiểm soát và module bảovệ cửa.

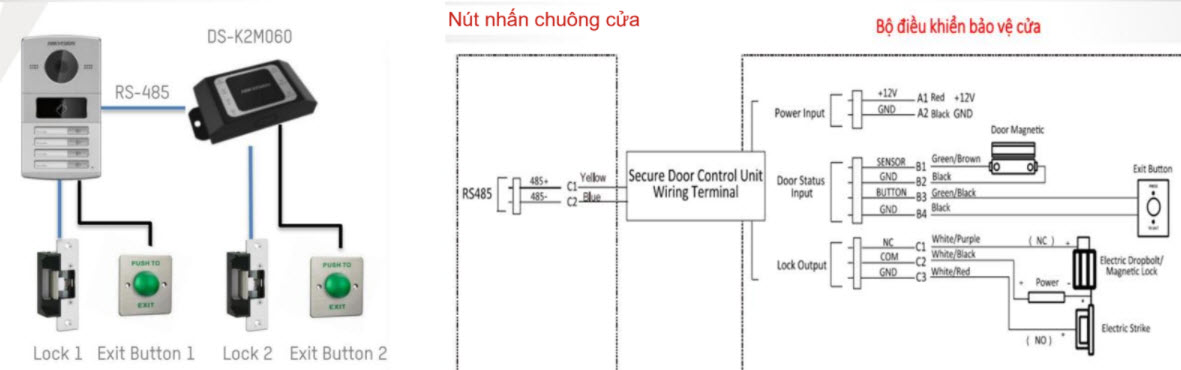

Khi sử dụng nút nhấn chuông cửa dùng module bảo điều khiển bảo vệ cửa để kết nối nút nhấn exit, khóa cửa, bộ đọc thẻ rời,..., cần cấu hình giao thức RS-485 cho phép truyền nhận tín hiệu giữa bộ nút nhấn chuông cửa và module bảo vệ cửa.

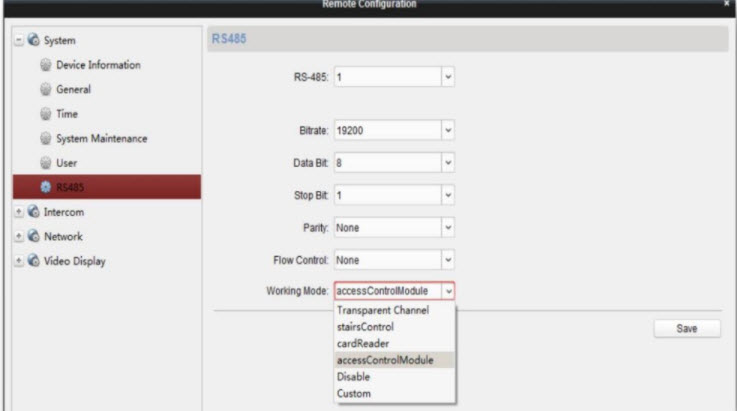

Ngoài ra bạn cần phải cấu hình nút nhấn bằng cách gắn thiết bị vào phần mềm ivms 4200 . Sau đó chọn Remoter configuration -.System->RS485. Sau đó cấu hình lại Birate 19200 ,Data bit 8 .Và ở mục mục working mode chọn là Access ControlModule.
