Hướng dẫn cấu hình chức năng chẩn đoán chất lượng Video camera Hikvision

Hướng dẫn cấu hình chức năng chẩn đoán chất lượng video trên camera Hikvision, giúp bạn kiểm tra và điều chỉnh các thông số để cải thiện độ rõ nét và hiệu suất hình ảnh.

Ngày đăng: 25-05-2024

709 lượt xem

Giới thiệu

Chức năng Chẩn đoán chất lượng video (Video Quality Diagnosis) mới được thêm vào trong Sự kiện cơ bản (Basic Event) hỗ trợ 15 loại chức năng phát hiện chất lượng video là Ngoại lệ độ sáng (Brightness Exception), Đổ màu (Color Cast), Nhiễu tuyết (Snow Interference), Nhiễu sọc (Stripe Interference), Đóng băng hình ảnh (Image Freeze), Mất tín hiệu (Signal Loss), Ngoại lệ độ rõ (Clarity Exception), Rung hình ảnh (mage Flutter), Giả mạo video (Video Tampering), Màn hình mờ (Blurred Screen), Nhiễu hình ảnh (Image Noise), Điểm sáng (Light Spot), Viền tím hình ảnh (Image Purple Edge), Ngoại lệ ICR (ICR Exception), Phát hiện phim bảo vệ chưa được tháo ra (Protective Film Unremoved detection).

Mỗi chức năng chẩn đoán hỗ trợ riêng việc thiết lập các quy tắc, phương pháp liên kết và lịch kích hoạt.

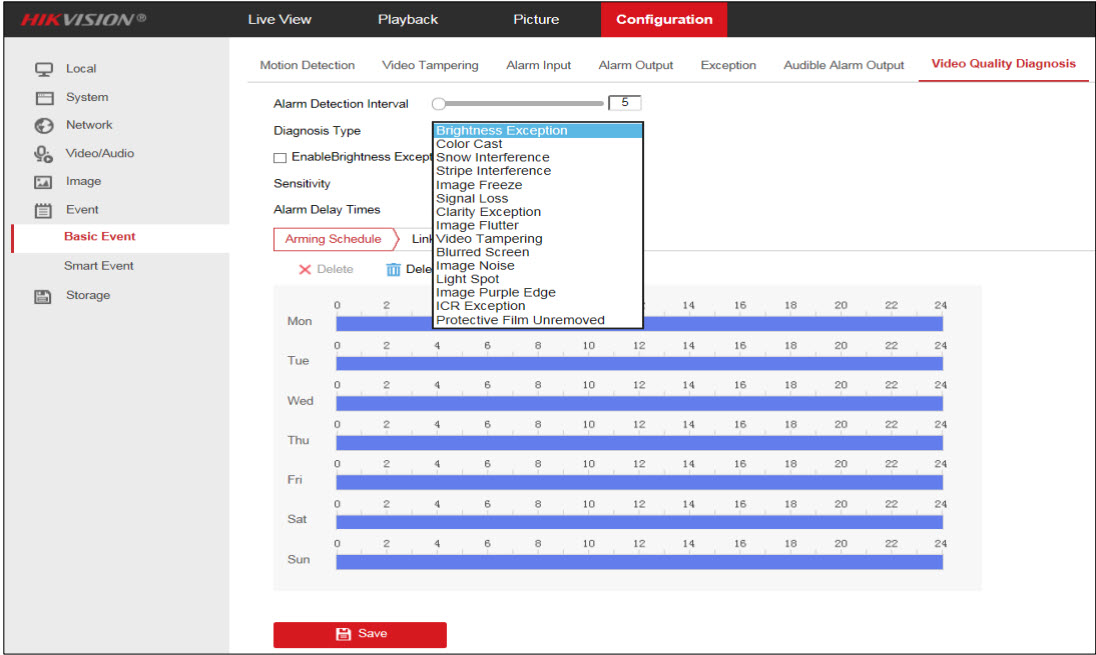

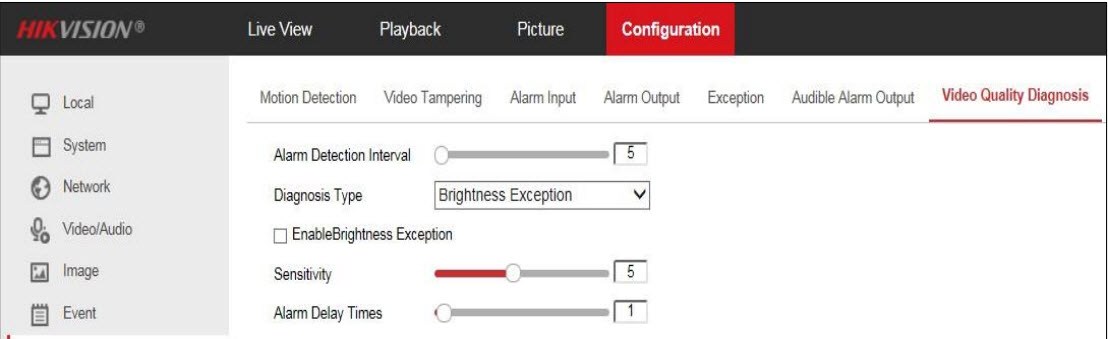

1. Thiết lập quy tắc

Khoảng thời gian phát hiện cảnh báo (Alarm Detection Interval): phạm vi là 5-300 giây, giá trị mặc định là 5 giây.

Ghi chú:

a) Nó áp dụng cho tất cả các loại chức năng chẩn đoán chất lượng video.
b) Sau khi thuật toán phát hiện cảnh báo (thường mất 2-3 giây), lần phát hiện cảnh báo tiếp theo sẽ được thực hiện sau khi khoảng thời gian phát hiện cảnh báo trôi qua. Do đó, khoảng thời gian tải lên cảnh báo bao gồm Khoảng thời gian phát hiện cảnh báo + thời gian phát hiện thuật toán.
Bật (Enable): Chọn hộp kiểm để bật và tắt chức năng này. Bình thường trạng thái tắt là mặc định.
Độ nhạy (Sensitivity): phạm vi là 1-10, giá trị mặc định là 1.
Thời gian trễ cảnh báo (Alarm Delay Times): phạm vi là 0-100 lần và giá trị mặc định là 1. Nó đề cập đến số lượng cảnh báo được tạo ra trước khi thiết bị báo cáo cảnh báo.

2. Lịch trình cảnh báo

Lịch trình kích hoạt hỗ trợ cài đặt 7*24h, được trang bị cả ngày theo mặc định

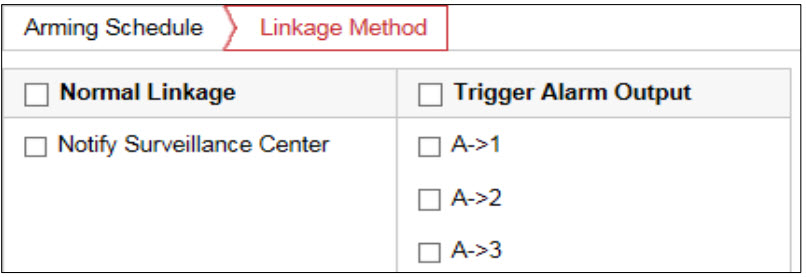

3. Phương pháp liên kết

Hỗ trợ Thông báo cho Trung tâm giám sát và Đầu ra cảnh báo kích hoạt (Notify Surveillance Center and Trigger Alarm Output), cả hai tính năng này đều không được bật theo mặc định. Kích thước của hình nền được báo động tải lên là 1920*1080.

4. Kích hoạt cảnh báo

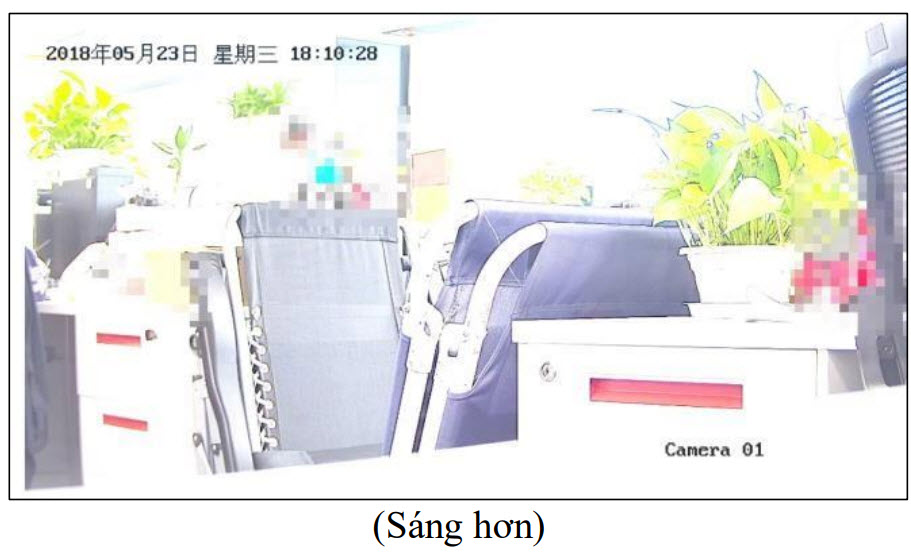

4.1 Ngoại lệ về độ sáng (Brightness Exception)

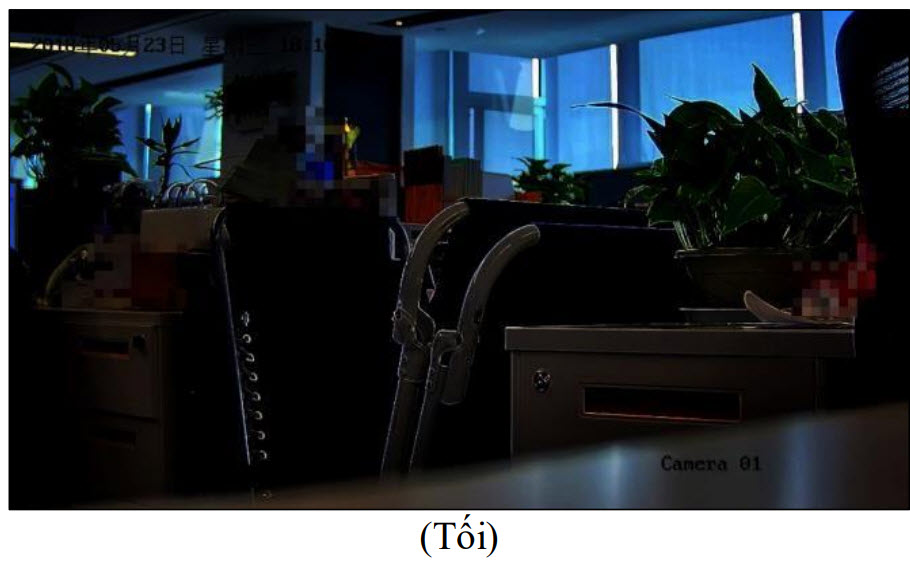

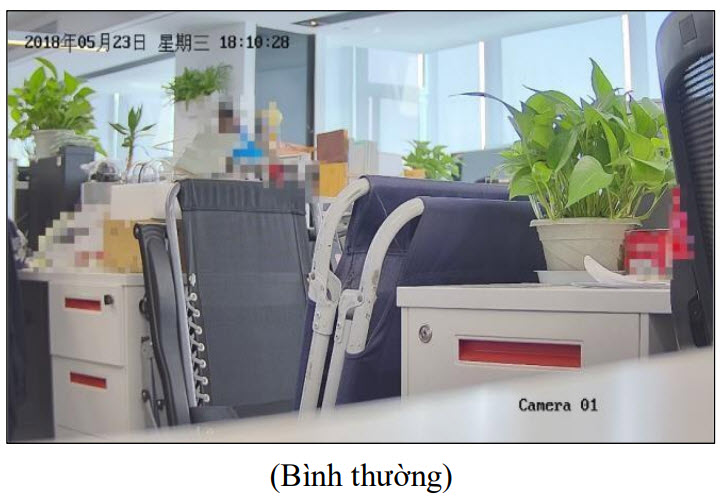

Khi hình ảnh tổng thể của thiết bị sáng hoặc tối, nó sẽ kích hoạt cảnh báo ngoại lệ về độ sáng. Ví dụ:

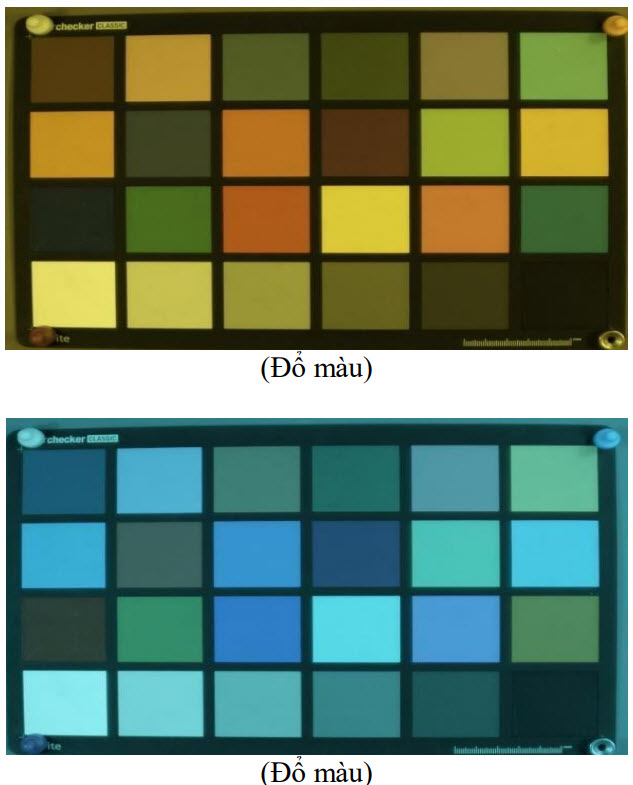

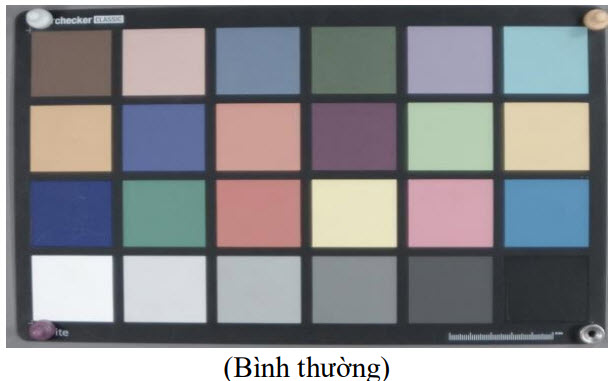

4.2 Đổ màu (Color Cast)

Do các vấn đề như ánh sáng và góc, màu sắc tổng thể của hình ảnh thu thập được không hiển thị bình thường và khi đó cảnh báo lệch màu sẽ được thực hiện.

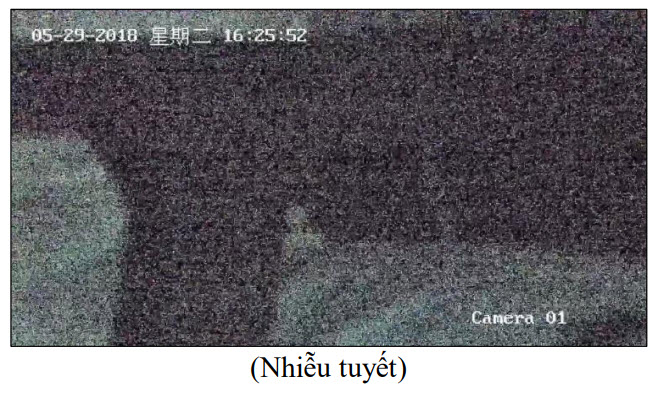

4.3 Nhiễu tuyết (Snow Interference)

Nó được biểu hiện trực quan dưới dạng rất nhiều nhiễu giống như bông tuyết phân bố trên hình ảnh. Giống như khi TV cũ không có tín hiệu, thường sẽ xuất hiện những bông tuyết toàn màn hình.

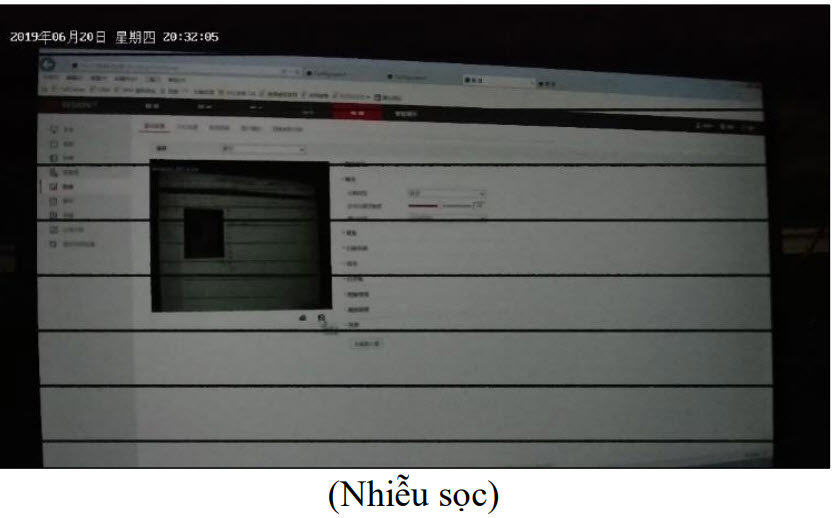

4.4 Nhiễu sọc (Stripe Interference)

Nó được phản ánh ở sự khác biệt lớn giữa giá trị kênh của các pixel trong vùng sọc định hướng và các pixel xung quanh.

4.5 Đóng băng hình ảnh (Image Freeze)

Nó phù hợp với những tình huống cảnh trên màn hình không thay đổi mà chỉ có OSD thay đổi. Hiện tượng này yêu cầu phải phát hiện nhiều khung hình ảnh.

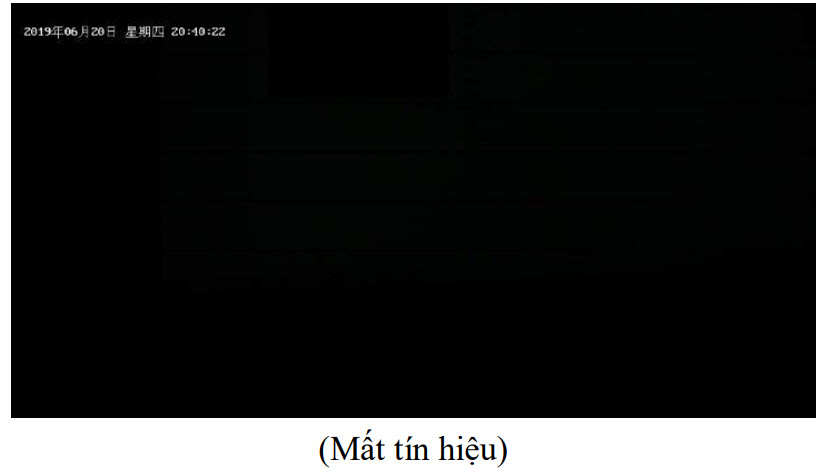

4.6 Mất tín hiệu (Signal Loss)

Khi ống kính của thiết bị bị hỏng và hình ảnh hiển thị màu đen hoàn toàn, cảnh báo mất video sẽ được kích hoạt

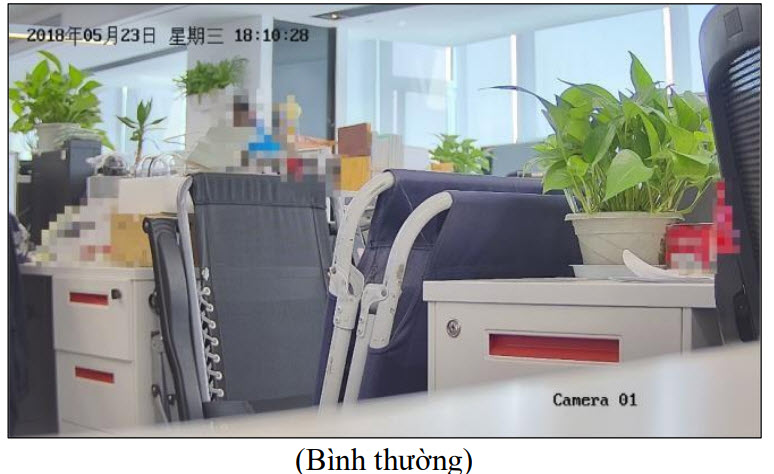

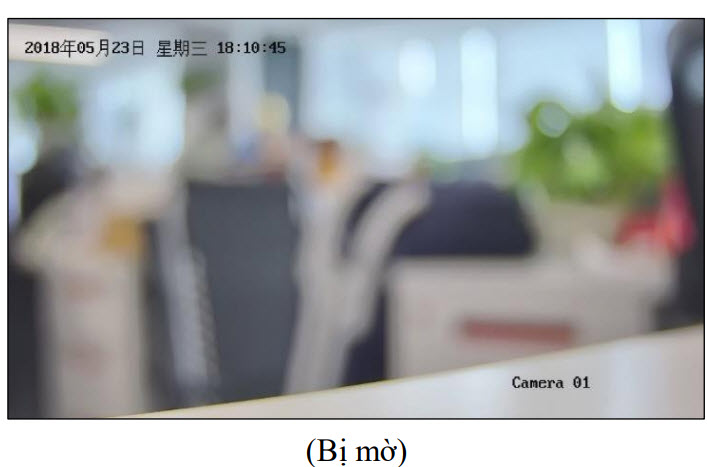

4.7 Ngoại lệ độ rõ

Khi hình ảnh bị mờ, cảnh báo ngoại lệ về độ rõ nét sẽ được thực hiện

4.8 Rung hình ảnh (Image Flutter)

Nguyên nhân thường là do sự rung chuyển của cột thẳng đứng hoặc sự rung chuyển của mặt đất do xe gây ra.

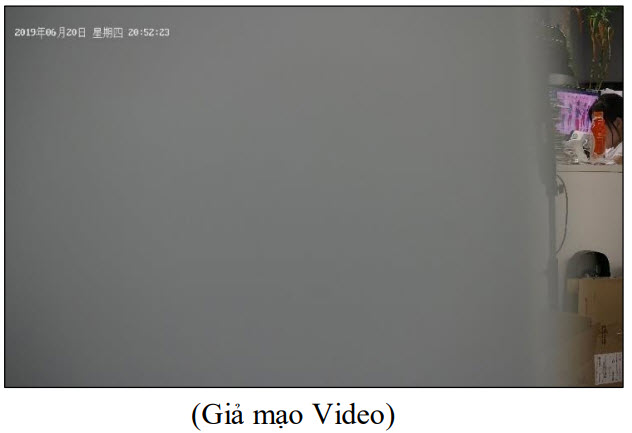

4.9 Giả mạo Video (Video Tampering)

Ống kính giám sát bị chặn hoàn toàn hoặc một phần bởi vật gì đó, dẫn đến hình ảnh không đầy đủ và không thể thực hiện các chức năng giám sát bình thường.

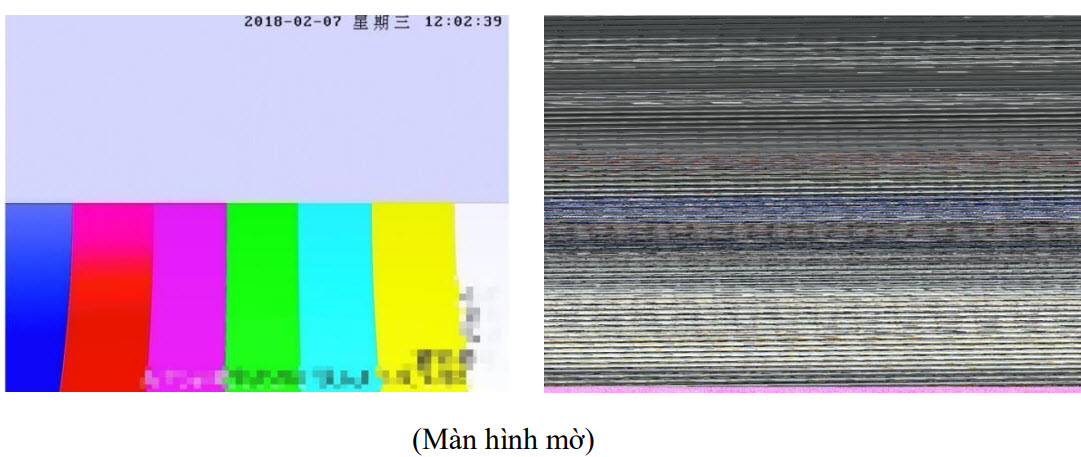

4.10 Màn hình mờ (Blurred Screen)

Nguyên nhân chủ yếu là do lỗi hiển thị hoặc lỗi truyền tín hiệu khiến hình ảnh hiển thị không chính xác hoàn toàn, biểu hiện chủ yếu là sọc diện rộng, tắc nghẽn hoặc nhiễu màu, v.v.

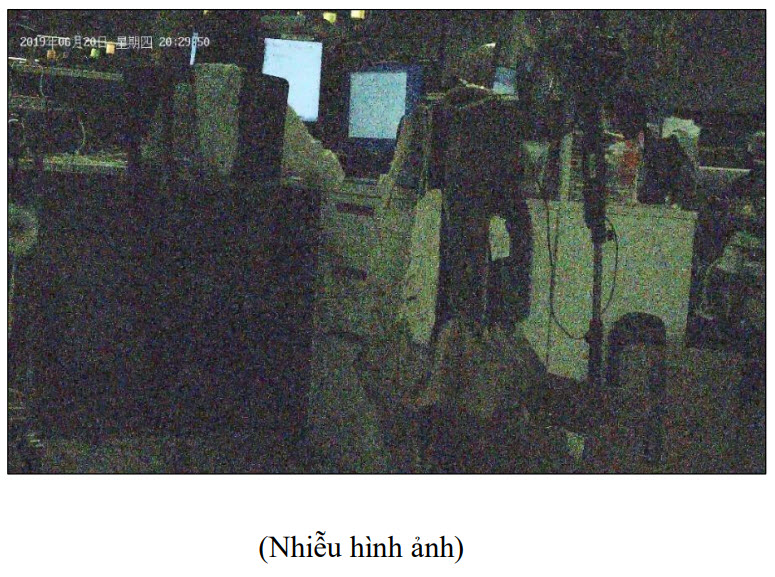

4.11 Nhiễu hình ảnh (Image Noise)

Nguyên nhân chủ yếu là do lỗi hiển thị hoặc lỗi truyền tín hiệu khiến hình ảnh hiển thị không chính xác hoàn toàn, biểu hiện chủ yếu là sọc diện rộng, tắc nghẽn hoặc nhiễu màu, v.v.

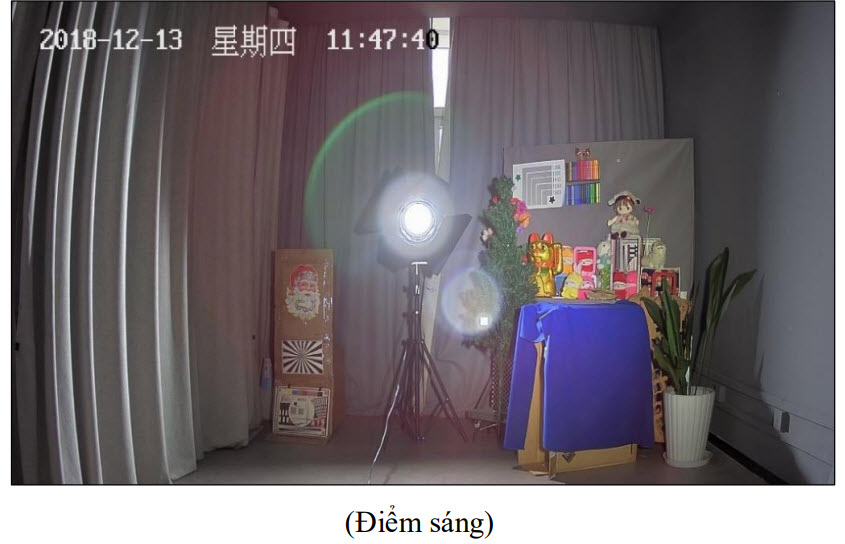

4.12 Điểm sáng (Light Spot)

Nó thường xuất hiện trong các bức ảnh, đặc biệt là khi chụp ngược sáng. Chúng tôi gọi hiện tượng trắng sáng và quầng sáng do ánh sáng mạnh gây ra là “điểm pháo sáng”. Khi ánh sáng mặt trời hoặc một nguồn sáng điểm đi vào thấu kính, sau nhiều lần phản xạ sẽ hình thành một điểm sáng rõ ràng ở vị trí tương đối của nguồn sáng, giống như bóng ma. Hình ảnh có quần sáng này là một loại điểm sáng.

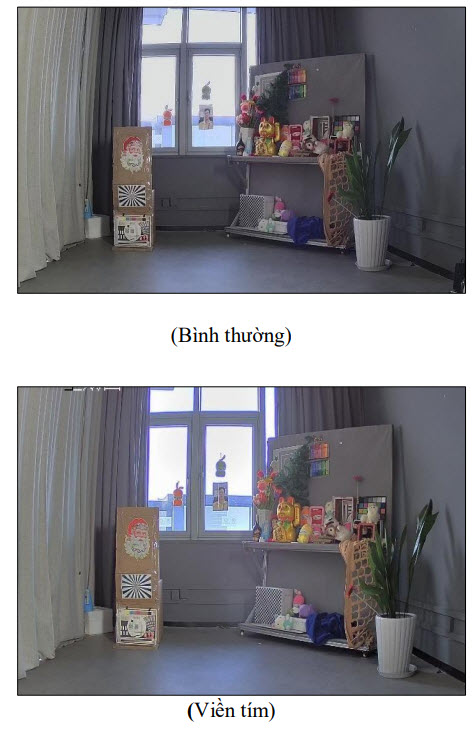

4.13 Hình ảnh có viền tím (Image Purple Edge)

Một viền màu tím xuất hiện ở điểm giao nhau giữa phần sáng và phần tối của hình ảnh (trong hầu hết các trường hợp là màu tím, đôi khi có thể là các màu khác).

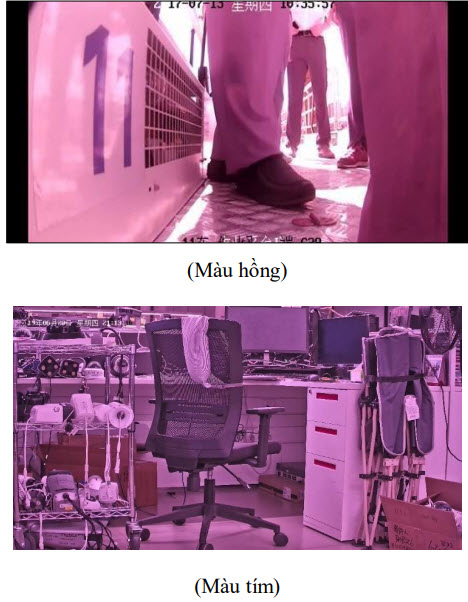

4.14 Ngoại lệ IRC (ICR Exception)

Bộ lọc hồng ngoại bị kẹt trong quá trình chuyển mạch hoặc bộ lọc di chuyển do rung, hình ảnh chuyển sang màu hồng hoặc tím

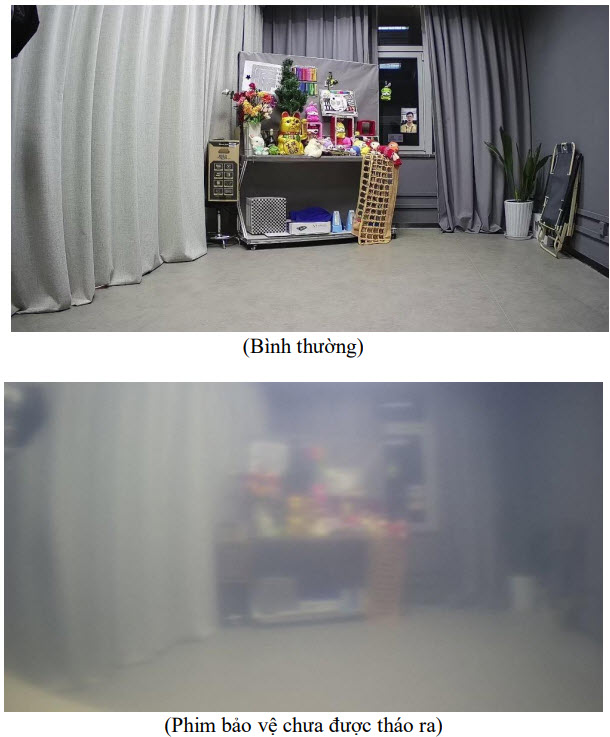

4.15 Phim bảo vệ chưa được tháo ra

Đây là hiện tượng mờ ảnh do có lớp màng bán thấm phía trước thấu kính, nguyên nhân có thể do:

a) Trong quá trình lắp đặt máy, do lỗi của người lắp đặt nên quên bóc lớp màng bảo vệ phía trước ống kính.
b) Có hơi nước và chất thạch khác trên thấu kính.
c) Ống kính được dán một cách ác ý bằng băng dính, phim, giấy trắng, v.v.

Loại hình ảnh khó hiểu này sẽ ảnh hưởng đến hiệu ứng xem trước giám sát, thậm chí khiến nhiều chi tiết bị mờ và mất đi ý nghĩa của việc giám sát.

Ghi chú:

Vì các sự kiện chẩn đoán chất lượng video cần được đánh giá dựa trên hình ảnh nên sẽ thường xuyên có cảnh báo sai ở chế độ ban đêm, do đó, chẩn đoán chất lượng video không được hỗ trợ ở chế độ ban đêm và sẽ không có cảnh báo nào được tạo ra khi hình ảnh được chuyển sang đen trắng.
