Hướng dẫn xử lý vấn đề với đầu dò báo động

Hướng dẫn xử lý vấn đề với đầu dò báo động, bao gồm các bước xác định, kiểm tra, và khắc phục sự cố để đảm bảo thiết bị hoạt động hiệu quả và chính xác.

Ngày đăng: 25-05-2024

423 lượt xem

Đầu dò báo động có nhiều chế độ có dây, hướng dẫn này sẽ giới thiệu cách khắc phục sự cố có dây của đầu dò dựa trên 5 chế độ có dây khác nhau. Và trước khi bắt đầu, có một số danh từ riêng cần phải làm rõ.
EOL: Điện trở cuối dòng, là một bộ phận quan trọng, chủ yếu được sử dụng trong hệ thống báo cháy và hệ thống an ninh.
DEOL và TEOL: Điện trở cuối dòng kép và Điện trở đầu cuối dòng nhân 3 , có nghĩa là các chế độ nối dây khác nhau. Để biết thêm chi tiết, vui lòng tham khảo bên dưới.

1. Vấn đề với đầu dò không EOL

a. Kiểm tra kết nối dây

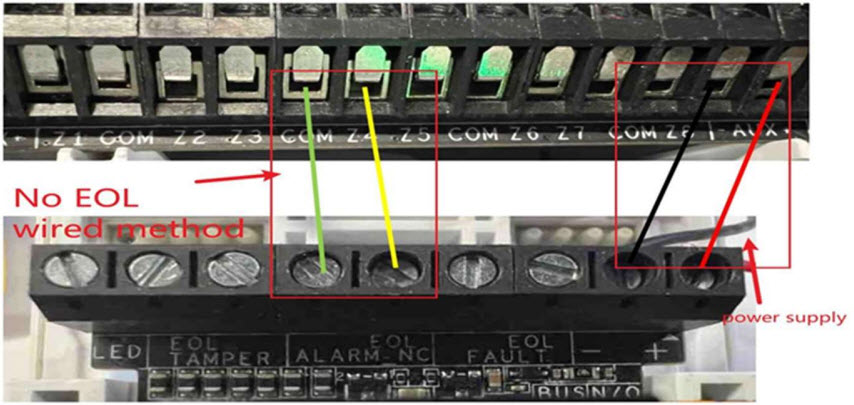

Khi bạn muốn nối dây đầu dò mà không cần điện trở hoặc nhảy. Bạn nên nối dây trực tiếp đầu dò tới cổng Z/COM của bảng điều khiển. Vui lòng đọc kỹ hướng dẫn trước khi kết nối. Ví dụ kết nối của thiết bị DS-PDTT15AM-LM:

b. Kiểm tra cài đặt

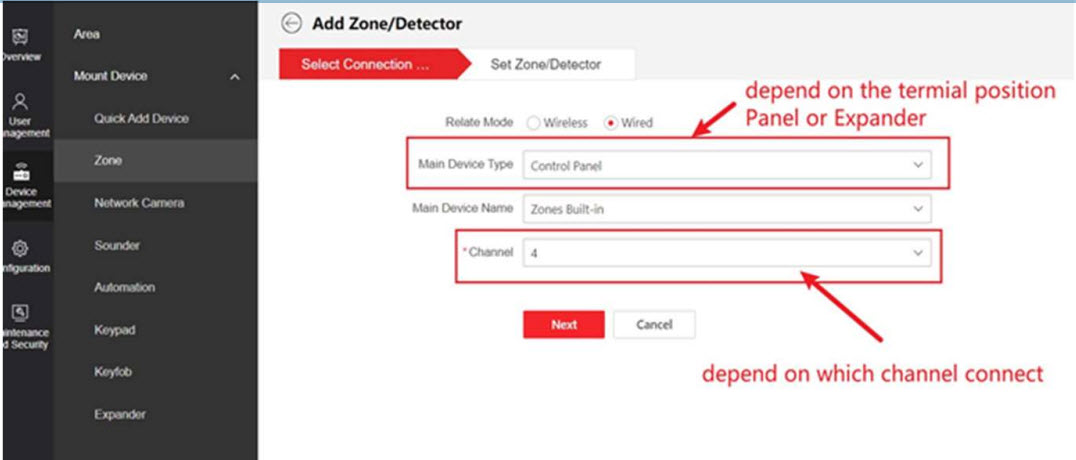

Bạn cần chọn kênh tương ứng để thêm đầu dò, vì vậy trước tiên nó nên kiểm tra kênh xem có sai không. Ví dụ: DS-PDTT15AM-LM đã kết nối với kênh 4, vì vậy chọn Kênh chọn 4.

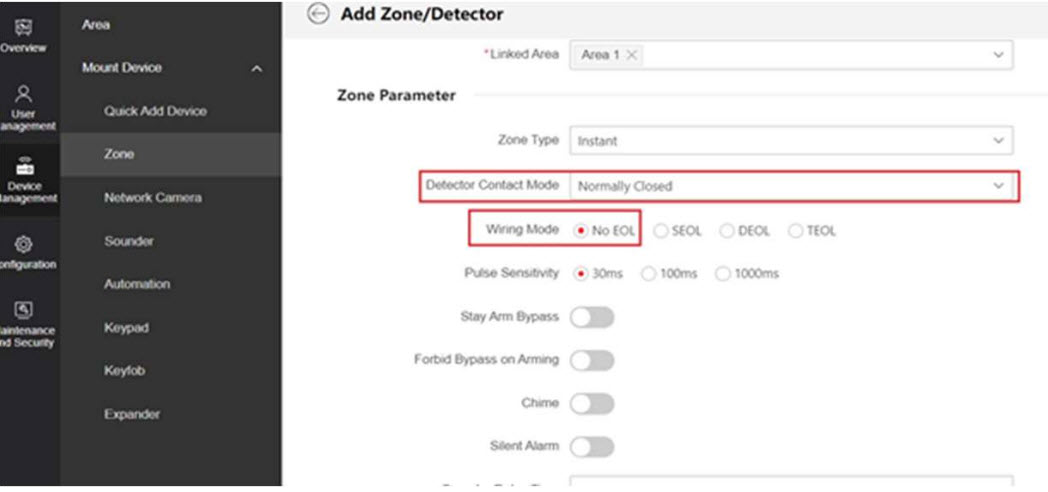

Kiểm tra thông số cài đặt trong Zone như hình bên dưới

2. Vấn đề với đầu dò có EOL

a. Kiểm tra kết nối dây

Khi bạn muốn nối dây đầu dò với một điện trở. Bạn cần chọn phương thức kết nối loạt. Thông thường, sử dụng bước nhảy Báo thức tương đương với kết nối điện trở song song với mạch. Vì vậy, khi bạn chọn phương pháp nối dây EOL, đừng sử dụng jump. Vui lòng đọc kỹ hướng dẫn trước khi kết nối.

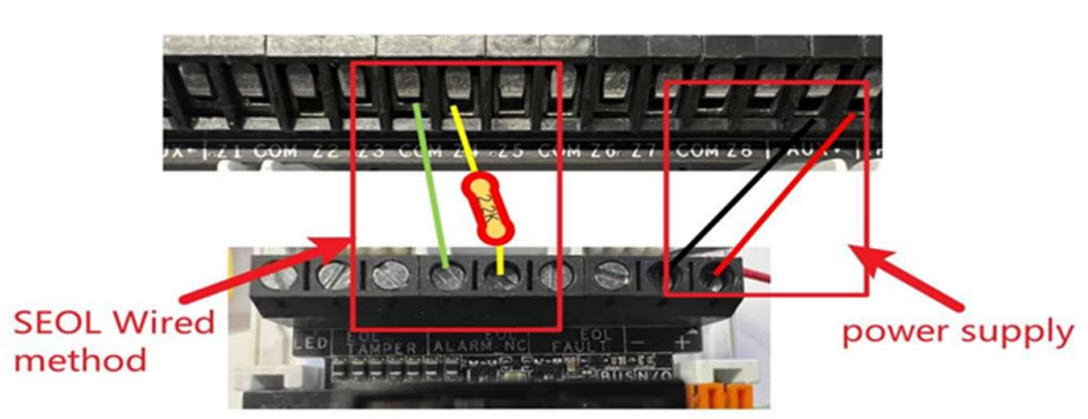

Ví dụ kết nối của thiết bị DS-PDTT15AM-LM:

b. Kiểm tra cài đặt

Bạn cần chọn kênh tương ứng để thêm đầu dò, vì vậy trước tiên nó nên kiểm tra kênh xem có sai không.

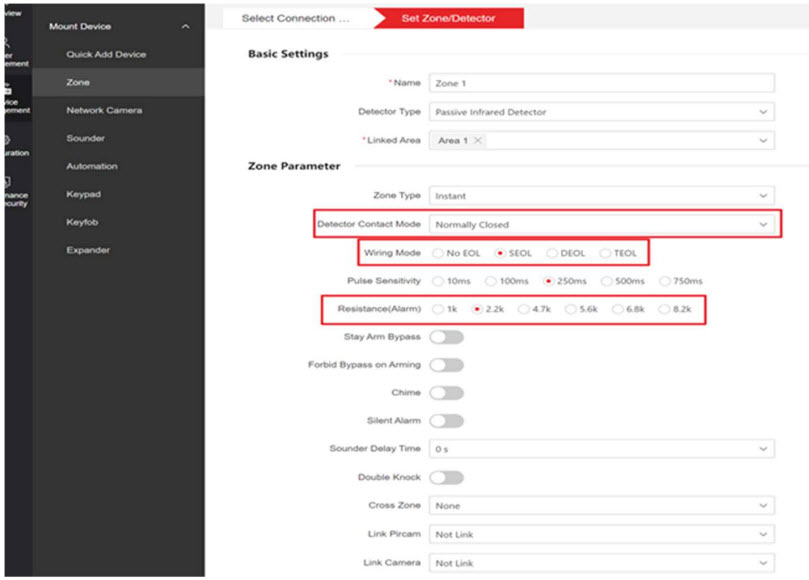

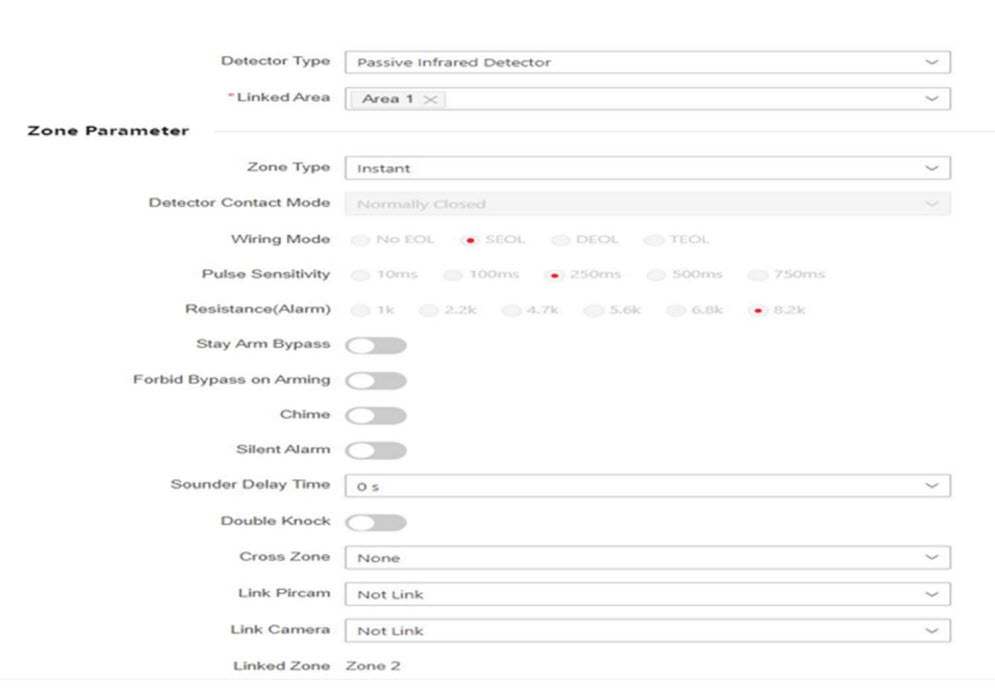

Kiểm tra cấu hình Zone như hình bên dưới

3. Vấn đề với đầu dò có DEOL

a. Kiểm tra kết nối dây

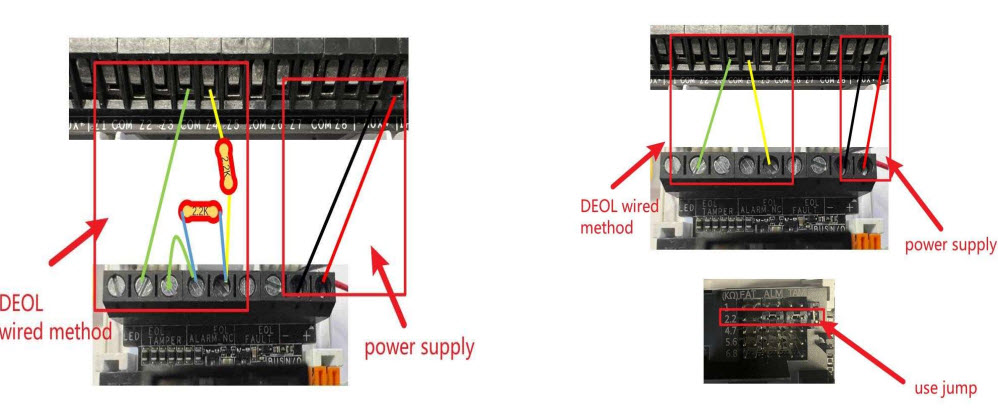

Khi bạn muốn nối dây đầu dò với hai điện trở. Bạn cần nối tiếp kết nối với một điện trở và kết nối song song với một điện trở khác. Ngoài ra bạn có thể dùng jump để thay thế điện trở. Bạn có thể chèn jump vào Alarm và Temper. Hai cách kết nối được thể hiện bên dưới

b. Kiểm tra cài đặt

Bạn cần chọn kênh tương ứng để thêm đầu dò, vì vậy trước tiên nó nên kiểm tra kênh xem có sai không.

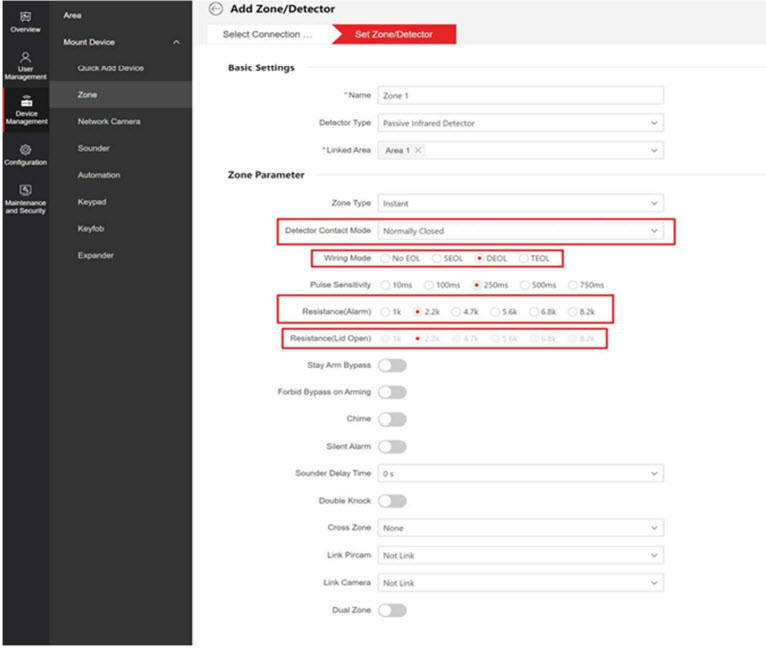

Kiểm tra cấu hình Zone như hình bên dưới

4. Vấn đề với đầu dò có TEOL

a. Kiểm tra kết nối dây

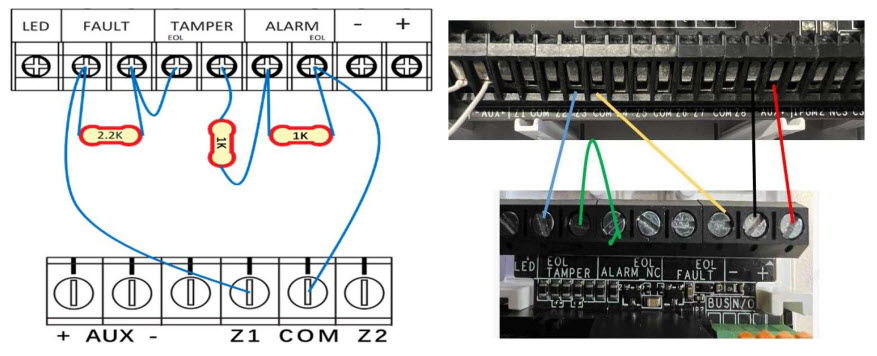

Khi bạn muốn nối dây đầu dò với ba điện trở. Bạn cần kết nối song song một điện trở và hai điện trở còn lại song song. Ngoài ra bạn có thể nhảy để thay thế điện trở. Bạn có thể chèn jump vào Alarm, Tamper và Fault/Anti-Masking. Hai cách kết nối được thể hiện ở hình bên dưới

b. Kiểm tra cài đặt

Bạn cần chọn kênh tương ứng để thêm đầu dò, vì vậy trước tiên nó nên kiểm tra kênh xem có sai không.

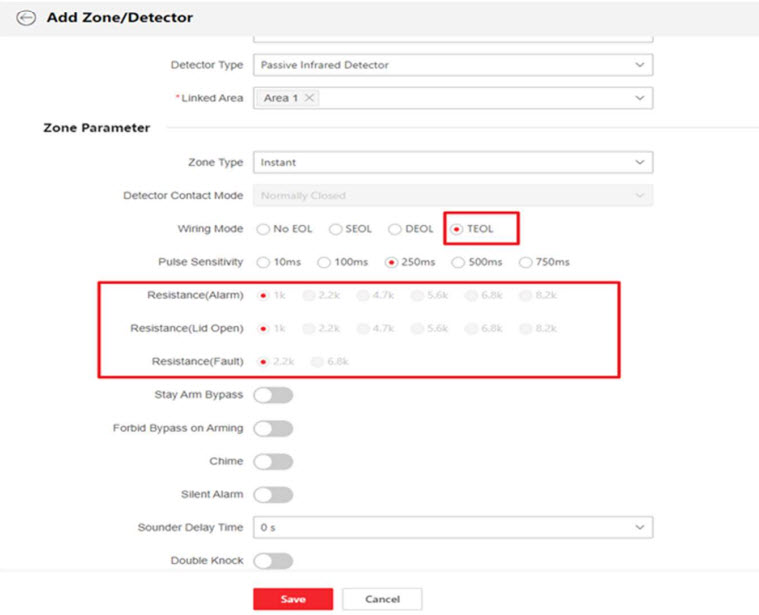

Kiểm tra cấu hình Zone như hình bên dưới

5. Vấn đề với đầu dò kết hợp 2 Zone

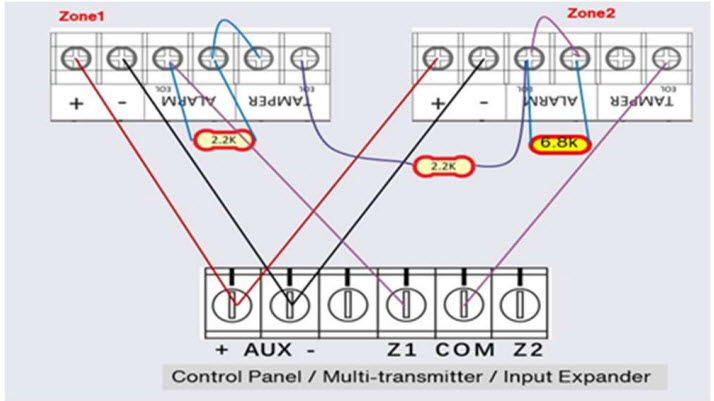

a. Kiểm tra kết nối dây

Khi Khi bạn muốn nối dây đầu dò với ba điện trở. Bạn cần kết nối song song một điện trở và hai điện trở còn lại song song. Vùng đôi không hỗ trợ sử dụng jump để thay thế điện trở.

b. Kiểm tra cài đặt

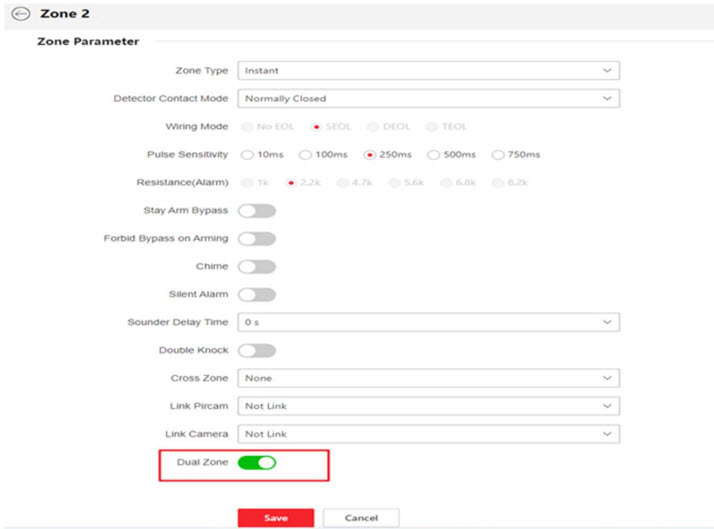

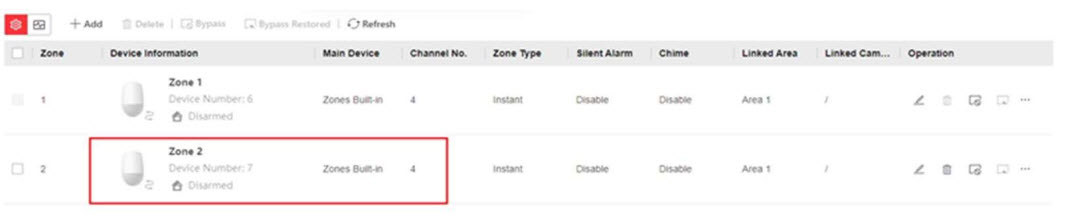

Bạn cần chọn kênh tương ứng để thêm đầu dò, vì vậy trước tiên nó nên kiểm tra kênh xem có sai không. Kiểm tra cấu hình Zone như hình bên dưới. Bật mục Dual Zone
