Hướng dẫn thiết lập Wifi cho chuông cửa trên IVMS-4200

Hướng dẫn thiết lập Wifi cho chuông cửa trên phần mềm iVMS-4200, giúp kết nối thiết bị với mạng không dây và tối ưu hóa chức năng giám sát.

Ngày đăng: 23-05-2024

1,741 lượt xem

Cài Wi-Fi cho chuông cửa Hikvision bằng iVMS-4200 giúp kết nối trạm cửa có hỗ trợ Wi-Fi vào mạng nội bộ mà không cần sử dụng cáp LAN để truyền dữ liệu trong quá trình vận hành. Với bộ chuông hình tương thích như DS-KV6113-WPE1 và màn hình trong nhà dòng DS-KH6320-WTE, người dùng có thể kích hoạt thiết bị, thêm vào phần mềm, cấu hình Wi-Fi và liên kết để thực hiện cuộc gọi.

Điểm quan trọng là phải phân biệt kết nối mạng với nguồn cấp điện. Nếu đang cấp nguồn cho chuông qua switch PoE, việc tháo dây mạng cũng sẽ làm chuông mất nguồn. Ngoài ra, sau khi kết nối Wi-Fi thành công, cần sử dụng đúng địa chỉ IP của giao diện Wi-Fi để liên kết với màn hình trong nhà.

Phạm vi áp dụng

Hướng dẫn tập trung vào trạm cửa Hikvision DS-KV6113-WPE1 và màn hình trong nhà tương thích. Chỉ những model có phần cứng Wi-Fi mới thực hiện được. Vị trí menu iVMS-4200, giao diện Web và chức năng tìm mạng có thể thay đổi theo phiên bản firmware.

Lưu ý: Kết nối Wi-Fi không có nghĩa chuông cửa hoạt động bằng pin. Thiết bị vẫn cần nguồn điện phù hợp.

1. Thiết bị cần chuẩn bị để cài Wi-Fi chuông cửa Hikvision

Ví dụ trong bài hướng dẫn sử dụng bộ chuông hình IP Hikvision gồm:

  • Door Station DS-KV6113-WPE1: trạm cửa có camera, micro, loa và chức năng Wi-Fi 2.4 GHz.
  • Indoor Station dòng DS-KH6320-WTE: màn hình trong nhà; cần xác định chính xác mã phiên bản trên nhãn, chẳng hạn DS-KH6320-WTE1, trước khi cấu hình.
  • Máy tính Windows: cài phần mềm iVMS-4200 có module quản lý thiết bị tương thích.
  • Router hoặc Access Point: phát Wi-Fi 2.4 GHz và có mạng LAN hoạt động bình thường.
  • Dây mạng: phục vụ kích hoạt và cấu hình ban đầu.
  • Nguồn điện: PoE chuẩn IEEE 802.3af hoặc 12V DC phù hợp với model, tùy cách triển khai.

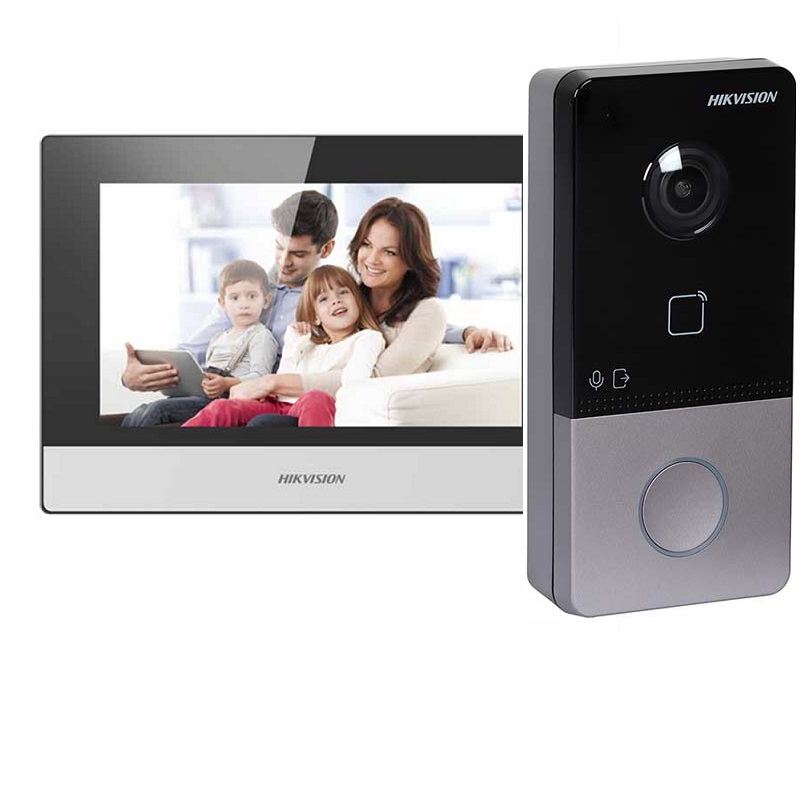

Bộ chuông cửa Hikvision DS-KV6113-WPE1 và màn hình trong nhà dùng để cấu hình kết nối Wi-Fi
Hình 1. Bộ chuông hình Hikvision được sử dụng trong hướng dẫn gốc.

Kiểm tra băng tần Wi-Fi

Theo datasheet Hikvision, trạm cửa DS-KV6113-WPE1 hỗ trợ Wi-Fi ở dải 2.4–2.4835 GHz. Vì vậy cần chuẩn bị mạng Wi-Fi 2.4 GHz có cấu hình bảo mật tương thích.

Nếu router đang dùng chung tên mạng cho hai băng tần 2.4 GHz và 5 GHz, cần bảo đảm trạm cửa thực sự có thể kết nối vào băng tần 2.4 GHz. Khi khó xác định, có thể sử dụng SSID 2.4 GHz riêng để thử nghiệm.

Kiểm tra nguồn điện trước khi dùng Wi-Fi

DS-KV6113-WPE1 hỗ trợ nguồn 12V DC hoặc PoE chuẩn theo datasheet. Nếu đang cấp nguồn bằng PoE trên dây LAN, phải chuẩn bị nguồn 12V DC phù hợp trước khi rút dây để chuyển sang kết nối không dây.

Không sử dụng bộ nguồn có điện áp hoặc cực tính không đúng với thông số thiết bị.

2. Bước 1: Kích hoạt chuông cửa Hikvision bằng iVMS-4200

Đối với thiết bị chưa kích hoạt, trước tiên cần đặt mật khẩu quản trị.

  1. Kết nối trạm cửa với mạng LAN và cấp nguồn đúng thông số.
  2. Kết nối máy tính vào mạng có thể tìm thấy trạm cửa.
  3. Mở phần mềm iVMS-4200.
  4. Vào Maintenance and Management → Device Management hoặc mục tương ứng.
  5. Kiểm tra danh sách thiết bị được tìm thấy.
  6. Chọn đúng trạm cửa đang ở trạng thái Inactive.
  7. Nhấn Activate.
  8. Đặt mật khẩu quản trị đủ mạnh và xác nhận.
  9. Kiểm tra trạng thái thiết bị chuyển sang Active.

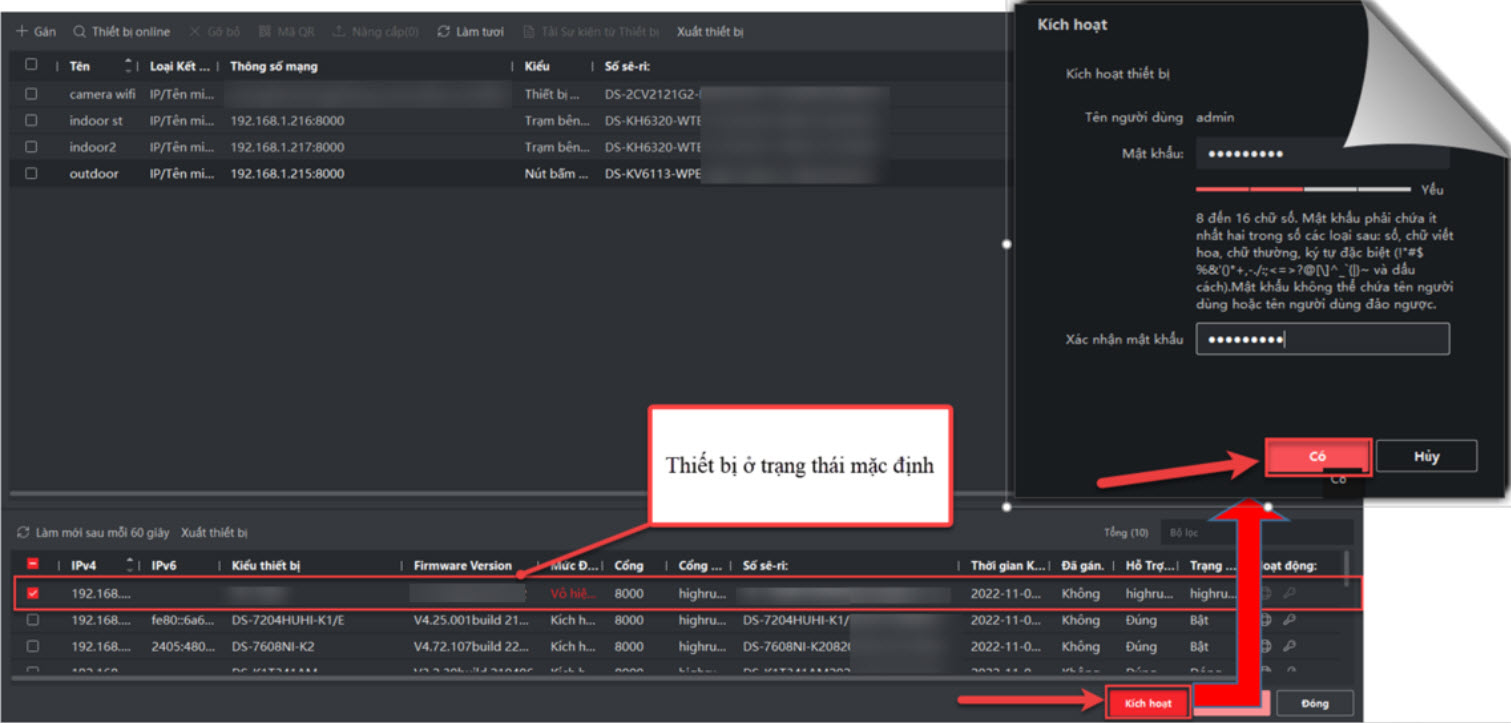

Kích hoạt thiết bị chuông cửa Hikvision trong phần mềm iVMS-4200
Hình 2. Thao tác kích hoạt trạm cửa Hikvision trên iVMS-4200.

Nếu thiết bị đã ở trạng thái Active và đang hoạt động trong một hệ thống khác, không cần khôi phục mặc định để kích hoạt lại. Hãy sử dụng thông tin quản trị hợp lệ hoặc quy trình bàn giao thiết bị.

Chú ý: Mật khẩu này là mật khẩu quản trị thiết bị, không phải mật khẩu Wi-Fi hoặc mật khẩu tài khoản Hik-Connect.

3. Bước 2: Thêm Door Station vào iVMS-4200

Sau khi kích hoạt, cần thêm trạm cửa vào danh sách quản lý thiết bị của phần mềm.

  1. Trong Device Management, tìm trạm cửa trong danh sách thiết bị Online.
  2. Chọn đúng model và địa chỉ IP.
  3. Nhấn Add.
  4. Nhập tên quản lý thiết bị nếu có.
  5. Nhập tài khoản và mật khẩu quản trị của trạm cửa.
  6. Hoàn tất thao tác thêm.
  7. Kiểm tra trạng thái kết nối của thiết bị trong iVMS-4200.

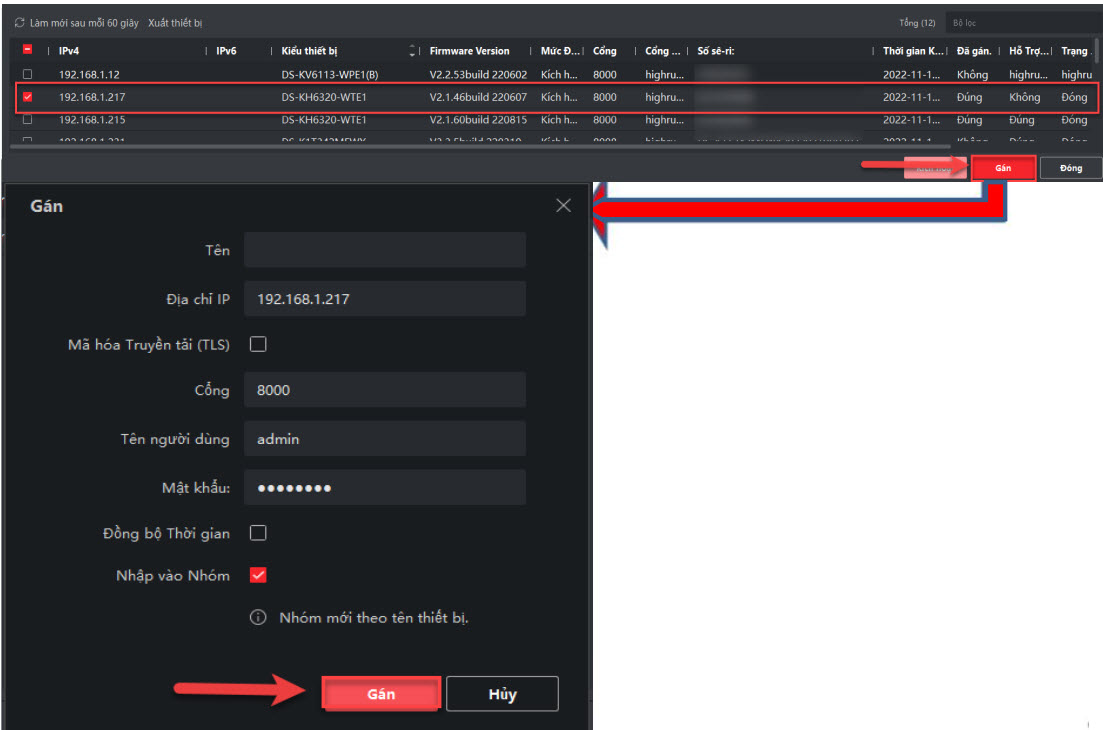

Thêm trạm cửa Hikvision vào danh sách Device Management trên iVMS-4200
Hình 3. Thêm thiết bị vào phần mềm iVMS-4200.

Nếu thêm thiết bị thất bại, cần kiểm tra IP, cổng kết nối, trạng thái kích hoạt và mật khẩu. Không nên đổi mật khẩu hoặc reset thiết bị trước khi xác định đúng nguyên nhân.

4. Bước 3: Mở cấu hình Wi-Fi của chuông cửa Hikvision

Trên giao diện iVMS-4200 được minh họa trong bài gốc, có thể mở trang cấu hình thiết bị bằng biểu tượng bánh răng.

Biểu tượng Settings để mở cấu hình Door Station Hikvision trên iVMS-4200
Hình 4. Biểu tượng mở trang cấu hình thiết bị.

Tùy phiên bản, người quản trị có thể sử dụng Remote Configuration hoặc mở trực tiếp trang Web quản trị của trạm cửa.

Trên giao diện Web có hỗ trợ, truy cập:

Configuration → Network → Basic Settings → Wi-Fi

Nếu iVMS-4200 không hiển thị đầy đủ phần cấu hình Wi-Fi, hãy thử đăng nhập giao diện Web của trạm cửa bằng địa chỉ IP LAN và tài khoản quản trị được phép.

Thông tin cần kiểm tra

  • Wi-Fi: chức năng kết nối không dây đã được bật hay chưa.
  • SSID: tên mạng Wi-Fi cần kết nối.
  • Password: mật khẩu truy cập Wi-Fi.
  • Security Mode: chế độ bảo mật tương thích với trạm cửa.
  • Wi-Fi IP Address: địa chỉ IP được cấp cho giao diện WLAN.

5. Bước 4: Thiết lập SSID và mật khẩu Wi-Fi

Khi vào phần Wi-Fi, bật chức năng kết nối không dây và thực hiện một trong hai phương thức mà firmware hỗ trợ.

Cách 1: Nhập tên mạng thủ công

  1. Chọn Add nếu giao diện có chức năng này.
  2. Nhập tên mạng Wi-Fi vào ô SSID.
  3. Nhập mật khẩu chính xác.
  4. Chọn chế độ bảo mật phù hợp, chẳng hạn WPA/WPA2-Personal theo tài liệu phiên bản thiết bị.
  5. Nhấn OK, Connect hoặc Save tùy giao diện.
  6. Kiểm tra trạng thái kết nối.

Cách 2: Chọn từ danh sách Wi-Fi

Trên một số firmware, thiết bị cho phép quét danh sách mạng Wi-Fi:

  1. Nhấn Refresh hoặc Scan để tìm mạng.
  2. Chọn đúng SSID 2.4 GHz.
  3. Nhấn biểu tượng Connect hoặc Operation.
  4. Nhập mật khẩu mạng Wi-Fi.
  5. Xác nhận và kiểm tra kết nối.

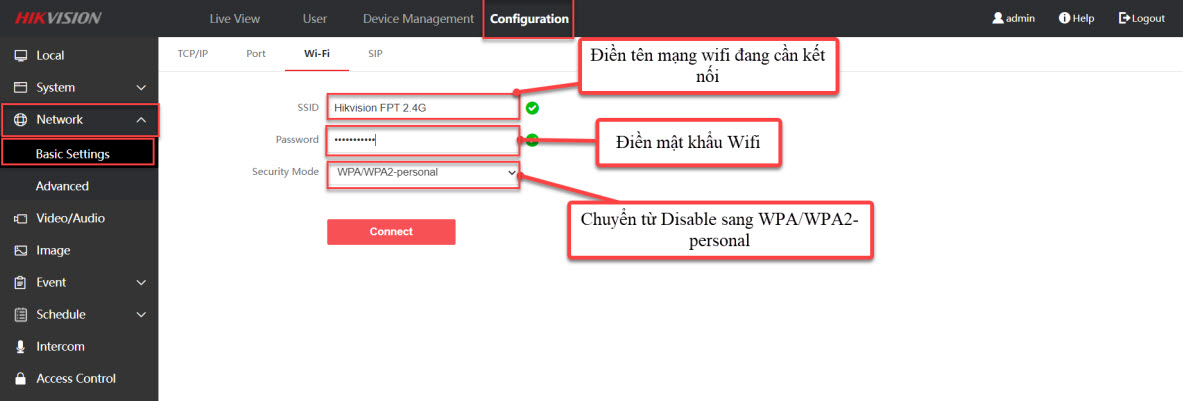

Cấu hình SSID Password và Security Mode cho Wi-Fi trạm cửa Hikvision DS-KV6113-WPE1
Hình 5. Thiết lập thông tin mạng Wi-Fi trên trạm cửa Hikvision.

Với một số firmware của dòng DS-KV6113-WPE1, trạm cửa có thể phát thông báo âm thanh “The Wi-Fi is connected” khi kết nối thành công.

Không chỉ dựa vào thông báo âm thanh

Sau khi nghe thông báo kết nối thành công, vẫn phải xác nhận thiết bị nhận được IP Wi-Fi hợp lệ và có thể truy cập qua kết nối không dây. Âm báo không thay thế việc nghiệm thu mạng và chức năng gọi.

6. Bước 5: Kiểm tra địa chỉ IP Wi-Fi và chuyển khỏi mạng LAN

Trạm cửa có thể có địa chỉ IP cho giao diện Ethernet và địa chỉ IP cho giao diện Wi-Fi. Sau khi kết nối WLAN thành công, cần xác định chính xác IP của giao diện không dây.

Ví dụ minh họa:

Router: 192.168.1.1

IP LAN trạm cửa: 192.168.1.50

IP Wi-Fi trạm cửa: 192.168.1.60

IP màn hình: 192.168.1.70

Địa chỉ chỉ để minh họa. Phải sử dụng dải IP thực tế của hệ thống và tránh trùng IP.

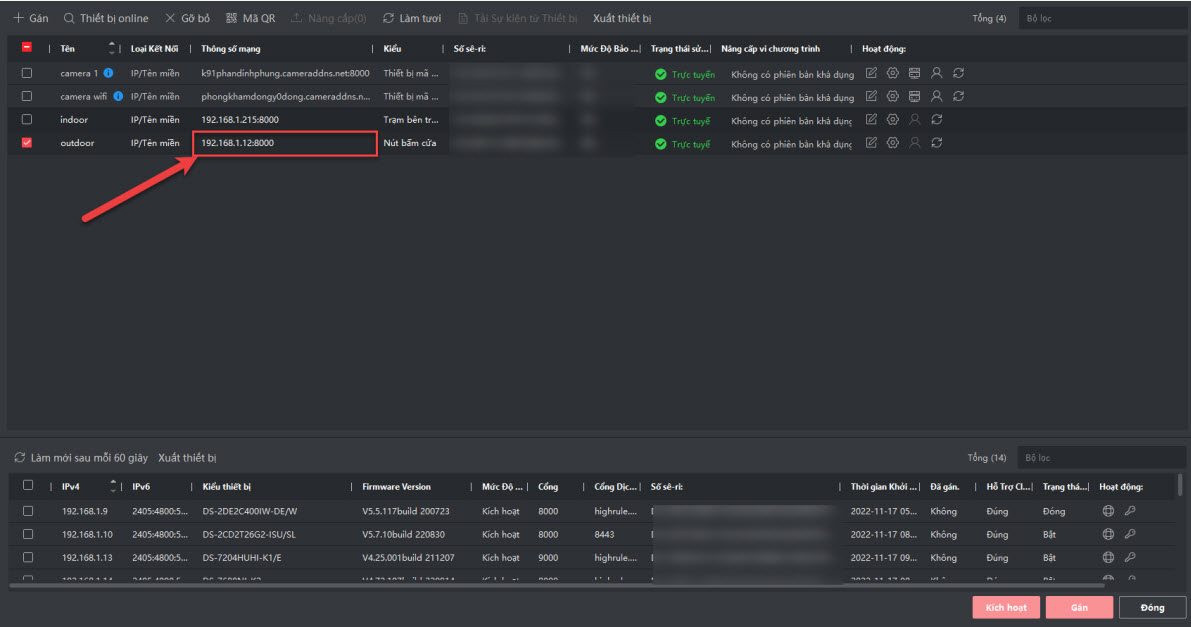

Kiểm tra địa chỉ IP LAN và Wi-Fi khi chuyển trạm cửa Hikvision sang kết nối không dây
Hình 6. Kiểm tra thông tin mạng khi chuyển trạm cửa từ LAN sang Wi-Fi.

Quy trình chuyển kết nối an toàn

  1. Kiểm tra trạng thái Wi-Fi đã Connected.
  2. Ghi nhận địa chỉ IP của giao diện Wi-Fi.
  3. Kiểm tra thiết bị có nguồn 12V DC phù hợp nếu chuẩn bị tháo dây PoE.
  4. Ngắt kết nối LAN sau khi bảo đảm thiết bị vẫn được cấp nguồn.
  5. Chờ thiết bị hoạt động bằng Wi-Fi.
  6. Truy cập địa chỉ IP Wi-Fi từ máy tính trong mạng nội bộ.
  7. Kiểm tra trạng thái Online trên iVMS-4200.
  8. Nếu thiết bị đã được thêm bằng IP LAN, cập nhật địa chỉ kết nối sang IP Wi-Fi nếu cần.

Theo tài liệu Hikvision, khi Door Station dùng LAN và Wi-Fi đồng thời, thiết bị ưu tiên đường có dây. Vì vậy cần thử hoạt động khi đã ngắt LAN nhưng vẫn bảo đảm nguồn cấp.

Không xóa cấu hình LAN trước khi kiểm tra xong

Bài hướng dẫn cũ có thao tác xóa IP LAN. Không nên thực hiện máy móc vì có thể làm mất đường truy cập quản trị nếu Wi-Fi chưa hoạt động đúng.

Chỉ thay đổi cấu hình Ethernet khi thật sự cần và đã có phương án khôi phục kết nối.

7. Bước 6: Cấu hình màn hình trong nhà kết nối với trạm cửa

Sau khi trạm cửa nhận được IP Wi-Fi ổn định, cần cấu hình màn hình trong nhà để thực hiện cuộc gọi Video Intercom.

Với màn hình Hikvision hỗ trợ giao diện tương ứng:

  1. Cấp nguồn và kích hoạt màn hình trong nhà.
  2. Kết nối màn hình vào mạng LAN hoặc Wi-Fi phù hợp.
  3. Mở Settings hoặc Configuration trên màn hình.
  4. Vào phần quản lý thiết bị, chẳng hạn Device Management → Main Door Station.
  5. Chọn thêm hoặc chỉnh sửa trạm cửa.
  6. Nhập địa chỉ IP Wi-Fi đang sử dụng của Door Station.
  7. Nhập mật khẩu đăng nhập trạm cửa nếu giao diện yêu cầu.
  8. Lưu cấu hình.
  9. Kiểm tra trạng thái liên kết và thử gọi từ nút chuông.

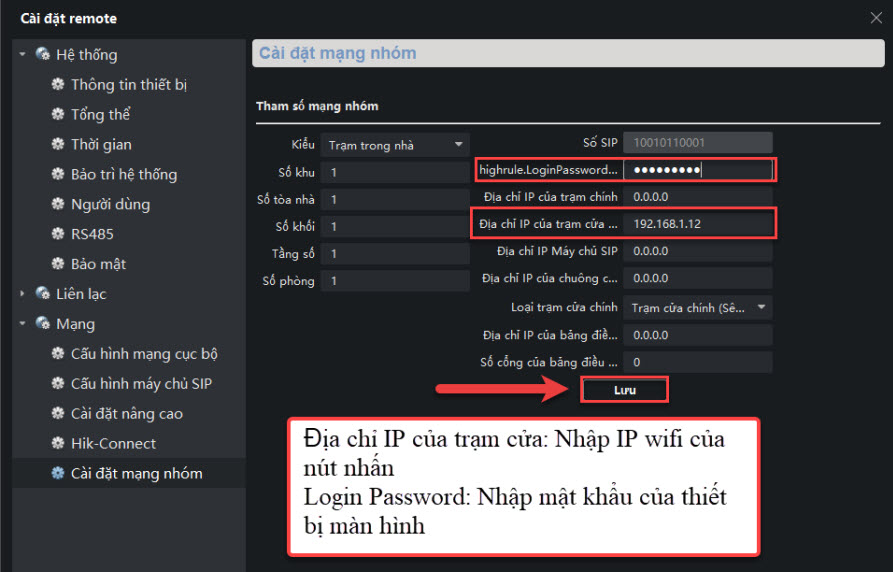

Nhập địa chỉ IP Wi-Fi trạm cửa Hikvision vào màn hình trong nhà DS-KH6320
Hình 7. Thiết lập thông tin trạm cửa trên màn hình trong nhà.

Màn hình có bắt buộc dùng cùng Wi-Fi với trạm cửa không?

Không bắt buộc phải kết nối cùng tên SSID trong mọi hệ thống. Quan trọng là màn hình và trạm cửa phải liên lạc được qua mạng IP và các dịch vụ cần thiết không bị chặn.

Trong hệ thống gia đình hoặc cửa hàng nhỏ, cấu hình cả hai thiết bị trên cùng mạng nội bộ thường đơn giản hơn.

Nếu dùng hai VLAN hoặc hai mạng riêng biệt, phải kiểm tra định tuyến, chính sách Firewall và khả năng tìm kiếm, đăng ký thiết bị giữa hai mạng. Những chức năng tự tìm kiếm thiết bị có thể không hoạt động xuyên VLAN dù các thiết bị vẫn có thể kết nối bằng IP trực tiếp.

Tham khảo: Hướng dẫn cài đặt hệ thống Video Intercom Hikvision trên iVMS-4200.

8. Bước 7: Cố định địa chỉ IP Wi-Fi cho trạm cửa Hikvision

Nếu Door Station nhận IP tự động từ DHCP, địa chỉ có thể thay đổi khi router cấp lại địa chỉ, thay đổi cấu hình mạng hoặc thiết bị được chuyển sang mạng khác.

Để hạn chế tình trạng này, nên sử dụng DHCP Reservation trên router khi được hỗ trợ.

Các bước thực hiện

  1. Đăng nhập trang quản trị router hoặc thiết bị DHCP Server.
  2. Tìm mục DHCP Reservation, Address Reservation hoặc Static DHCP.
  3. Xác định địa chỉ MAC của giao diện Wi-Fi trên Door Station.
  4. Chọn địa chỉ IP phù hợp với mạng LAN hiện tại.
  5. Gán IP cho đúng MAC Wi-Fi của thiết bị.
  6. Lưu cấu hình.
  7. Thực hiện gia hạn DHCP hoặc kết nối lại theo hướng dẫn router.
  8. Kiểm tra trạm cửa nhận lại đúng địa chỉ IP đã chọn.

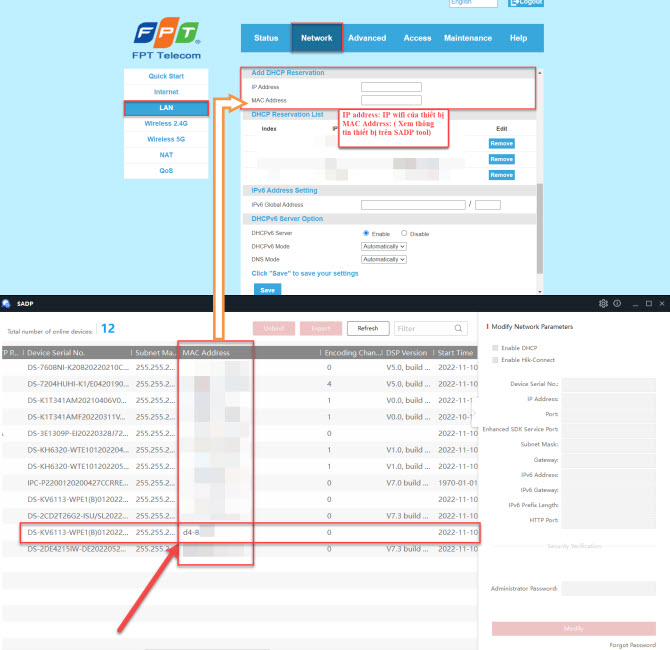

Thiết lập DHCP Reservation theo MAC Wi-Fi để cố định IP chuông cửa Hikvision
Hình 8. Minh họa cấu hình giữ địa chỉ IP cho thiết bị trên router.
Phân biệt MAC LAN và MAC Wi-Fi

Trên thiết bị có cả Ethernet và Wi-Fi, hai giao diện có thể sử dụng hai địa chỉ MAC khác nhau. Nếu muốn cố định IP Wi-Fi, cần chọn chính xác MAC của giao diện WLAN.

Nếu router không hỗ trợ DHCP Reservation, có thể cân nhắc cấu hình IP tĩnh trên thiết bị, nhưng phải kiểm tra Gateway, Subnet Mask, DNS và tránh trùng với vùng DHCP đang cấp.

9. Cấu hình Wi-Fi cho màn hình DS-KH6320-WTE1

Nếu màn hình trong nhà là DS-KH6320-WTE1 hoặc model có hỗ trợ Wi-Fi tương ứng, có thể cấu hình mạng không dây trên màn hình mà không cần thực hiện mọi bước thông qua iVMS-4200.

Theo hướng dẫn Hikvision:

  1. Cấp nguồn cho màn hình đúng tiêu chuẩn.
  2. Trên màn hình, mở Settings → Wi-Fi.
  3. Bật Wi-Fi.
  4. Chọn SSID 2.4 GHz phù hợp.
  5. Nhập mật khẩu Wi-Fi.
  6. Đợi kết nối và kiểm tra biểu tượng Wi-Fi trên màn hình.
  7. Vào Device Management để cấu hình Main Door Station.
  8. Thử gọi từ nút chuông đến màn hình.

Không mặc định mọi model DS-KH6320 có cùng kiểu giao diện hoặc hỗ trợ Wi-Fi. Cần kiểm tra đầy đủ mã sản phẩm và phiên bản thiết bị.

Nếu màn hình đang cấp nguồn bằng PoE, muốn chuyển sang Wi-Fi mà tháo dây LAN thì cũng cần chuẩn bị phương thức cấp nguồn khác được model hỗ trợ.

10. Bảng kiểm tra lỗi Wi-Fi chuông cửa Hikvision

Hiện tượng Hướng kiểm tra
Không tìm thấy SSID Wi-Fi Mạng 2.4 GHz, phạm vi sóng, SSID ẩn và khả năng quét Wi-Fi của firmware.
Nhập đúng mật khẩu nhưng không kết nối WPA/WPA2, WPA3-Only, PMF Required, mật khẩu và tính tương thích của thiết bị.
Wi-Fi Connected nhưng không có IP DHCP Server, VLAN, giới hạn cấp phát IP và cấu hình mạng khách.
Tháo LAN thì chuông tắt Nguồn PoE bị ngắt; cần nguồn độc lập đúng thông số khi dùng Wi-Fi.
Chuông có Wi-Fi nhưng màn hình không gọi được IP trạm cửa, tài khoản thiết bị, cấu hình Main Door Station, số phòng và SIP.
Chỉ gọi được khi còn cắm LAN Ưu tiên đường có dây, IP Wi-Fi chưa cập nhật hoặc WLAN không liên lạc được với màn hình.
Wi-Fi mất sau khi đổi router SSID, mật khẩu, dải IP, DHCP Reservation và thông tin liên kết màn hình.
Gọi chập chờn, mất tiếng hoặc mất hình Cường độ sóng, nhiễu kênh, roaming, tải Wi-Fi và độ ổn định mạng.

Trường hợp Wi-Fi khách hoặc Client Isolation

Nếu trạm cửa kết nối vào mạng Wi-Fi khách có bật Client Isolation hoặc AP Isolation, thiết bị có thể nhận được IP nhưng không liên lạc trực tiếp với màn hình trong nhà.

Cần sử dụng mạng được thiết kế phù hợp cho thiết bị Video Intercom, có chính sách cho phép các trạm liên lạc theo yêu cầu. Không nên tắt toàn bộ cơ chế bảo mật của router khi chưa hiểu ảnh hưởng.

Có nên Reboot khi IP Wi-Fi bất thường?

Khởi động lại có thể hữu ích sau khi đã kiểm tra cấu hình DHCP hoặc kết nối Wi-Fi. Tuy nhiên, cần xác định nguyên nhân trước nếu thiết bị đang phục vụ kiểm soát cửa.

Nếu phải Reboot, cần bảo đảm không làm gián đoạn hệ thống vào thời điểm đang có người sử dụng và đã lưu những cấu hình cần thiết.

Tham khảo: Hướng dẫn xử lý lỗi Operating Failed khi bật DHCP trên chuông hình Hikvision.

11. Checklist nghiệm thu sau khi cấu hình Wi-Fi

  • Đã xác định đúng model trạm cửa và màn hình.
  • Trạm cửa có Wi-Fi 2.4 GHz được hỗ trợ.
  • Nguồn cấp ổn định khi không còn dây LAN.
  • SSID và mật khẩu được thiết lập chính xác.
  • Trạm cửa nhận IP Wi-Fi hợp lệ.
  • Đã kiểm tra truy cập thiết bị qua IP Wi-Fi.
  • Màn hình trong nhà có kết nối mạng ổn định.
  • Main Door Station đã khai báo đúng IP trạm cửa.
  • Nhấn nút chuông và màn hình nhận cuộc gọi.
  • Âm thanh hai chiều và hình ảnh hoạt động bình thường.
  • Đã thử mở khóa nếu hệ thống được tích hợp và có quyền kiểm tra.
  • Đã thử khởi động lại theo điều kiện vận hành để xác nhận IP và liên kết được giữ ổn định.
  • Đã lưu thông tin cấu hình cần thiết để phục vụ bảo trì.

Nếu muốn kiểm tra thêm tính năng Hik-Connect, cần đánh giá riêng kết nối Internet, trạng thái Platform Access, tài khoản sở hữu thiết bị và chức năng gọi điện thoại theo khả năng hỗ trợ của model.

12. Câu hỏi thường gặp

Chuông cửa Hikvision DS-KV6113-WPE1 có kết nối Wi-Fi 5 GHz được không?

Không. Theo datasheet của DS-KV6113-WPE1, Wi-Fi hoạt động trong dải 2.4 GHz. Cần sử dụng mạng 2.4 GHz tương thích.

Đã cài Wi-Fi thành công thì có thể rút dây LAN ngay không?

Chỉ khi đã chuẩn bị nguồn cấp phù hợp nếu dây LAN đang cấp PoE, xác nhận Wi-Fi có IP hợp lệ và có thể kết nối với màn hình. Không nên tháo LAN khi chưa kiểm tra các điều kiện này.

Trạm cửa Hikvision có Wi-Fi nhưng không gọi được màn hình là vì sao?

Wi-Fi Connected chỉ cho biết thiết bị có kết nối không dây. Cần kiểm tra thêm IP, đường truyền giữa Door Station và Indoor Station, thông tin đăng nhập, số phòng và cấu hình liên kết Video Intercom.

Có thể dùng Wi-Fi cho cả trạm cửa và màn hình trong nhà không?

Có, nếu cả hai model đều hỗ trợ. Cần bảo đảm mỗi thiết bị được cấp nguồn phù hợp và hai thiết bị có thể liên lạc với nhau trên mạng.

Có cần dùng iVMS-4200 để cài Wi-Fi cho tất cả chuông hình Hikvision không?

Không. Một số model hỗ trợ cấu hình Wi-Fi trực tiếp trên Web, màn hình cảm ứng hoặc thông qua phương thức cài đặt khác. iVMS-4200 là một trong các công cụ quản lý được sử dụng trên những phiên bản tương thích.

IP Wi-Fi trạm cửa đổi sau khi mất điện phải xử lý thế nào?

Nên kiểm tra chức năng DHCP Reservation trên router theo đúng MAC Wi-Fi. Nếu sử dụng IP tĩnh, cần cấu hình đúng Gateway, Subnet Mask và tránh trùng địa chỉ.

Có nên nâng cấp firmware để xử lý lỗi Wi-Fi không?

Chỉ nên cập nhật khi xác định đúng model, phiên bản phần cứng, firmware đích và có căn cứ về lỗi cần sửa. Không nâng cấp firmware tùy tiện khi vấn đề thực tế là nguồn cấp, sóng Wi-Fi hoặc DHCP.

13. Các hướng dẫn Hikvision liên quan

Hỗ trợ cấu hình Wi-Fi chuông hình Hikvision

Nếu trạm cửa không kết nối được Wi-Fi, màn hình không nhận cuộc gọi hoặc thiết bị thường xuyên mất mạng sau khi ngắt LAN, cần kiểm tra model, nguồn cấp, cấu hình WLAN, DHCP và liên kết Video Intercom trước khi thay đổi phần cứng.

Công ty TNHH Thành Công Trường Thịnh (TCTT)

Hotline: 08 9898 0626

Website: hikvisionvietnam.net



Đừng ngại, hãy bắt máy GỌI NGAY để được hướng dẫn và tư vấn miễn phí:



HIKVISION - CAMERA BÁN CHẠY SỐ 1 THẾ GIỚI



-----------------------------------------------------









Bình luận (0)

Gửi bình luận của bạn

Captcha

HOTLINE


HOTLINE:
08 9898 0626



ZALO HIKVISION VIET NAM

FANPAGE

THỐNG KÊ TRUY CẬP

Tổng truy cập 10,350,970

Đang online58

DMCA.com Protection Status
