Hướng Dẫn Cấu Hình Cổng Alarm Out Hikvision Và Kết Nối Còi Báo Động

Hướng dẫn sử dụng cổng Alarm Out trên đầu ghi Hikvision, cấu hình sự kiện, đấu relay, kết nối còi báo động 12V và xử lý lỗi không xuất tín hiệu.

Ngày đăng: 27-03-2024

3,283 lượt xem

Cổng Alarm Out trên đầu ghi Hikvision dùng để kích hoạt thiết bị báo động bên ngoài khi đầu ghi ghi nhận sự kiện phù hợp, chẳng hạn phát hiện chuyển động, vượt hàng rào ảo hoặc tín hiệu từ ngõ vào báo động. Tùy model, ngõ ra có thể điều khiển còi, đèn cảnh báo hoặc gửi tín hiệu đến tủ báo động thông qua tiếp điểm hoặc relay trung gian.

Bài hướng dẫn tập trung vào kiểm tra phần cứng, cài đặt sự kiện và thử ngõ ra đúng kỹ thuật. Tên menu có thể khác giữa đầu ghi DVR, NVR và phiên bản firmware.

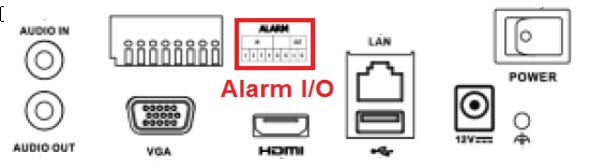

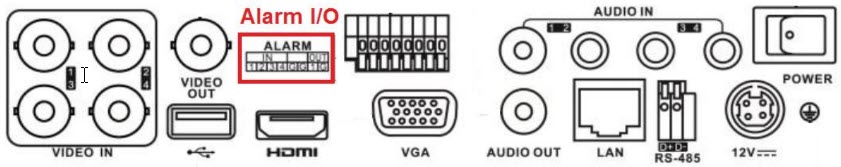

Hình vị trí cổng Alarm Out trên đầu ghi Hikvision
Vị trí cụm đấu nối báo động ở mặt sau đầu ghi Hikvision.

1. Cổng Alarm Out là gì? Khác Alarm In thế nào?



  • Alarm In nhận tín hiệu báo động từ thiết bị ngoài vào đầu ghi. Alarm Out là ngõ ra được đầu ghi tác động khi sự kiện được cấu hình xảy ra. Chúng không thể thay thế cho nhau.



Chức năng Cách sử dụng
Alarm In Nhận trạng thái đầu báo, nút nhấn hoặc tiếp điểm cảm biến ngoài
Alarm Out Đóng/mở ngõ ra báo động hoặc điều khiển tải ngoài theo chức năng của model
Linkage Action Quy định sự kiện nào sẽ tác động tới Alarm Out
Arming Schedule Quy định khoảng thời gian giám sát và thời gian ngõ ra hoạt động, tùy mục cài đặt



  • Phần lớn các sơ đồ kết nối đầu ghi sử dụng ngõ ra dạng tiếp điểm chuyển mạch, thường đánh dấu NO/COM; một số thiết bị còn có NC hoặc cổng 12V điều khiển riêng. Không mặc định rằng mọi chân Alarm Out đều cấp điện 12V. Phải xem sơ đồ chân và giới hạn điện áp/dòng tải của chính model đang sử dụng.
  • Để tìm hiểu tổng quát có thể xem phân biệt Alarm Input và Alarm Output trên NVR Hikvision.
Cụm chân alarm output trên đầu ghi NVR Hikvision

Khu vực cổng Alarm In/Alarm Out của một dòng đầu ghi NVR Hikvision.



2. Kiểm tra trước khi cấu hình và đấu nối



  • Xác định mã đầu ghi và kiểm tra thông số Alarm In/Out trong tài liệu sản phẩm. Có đầu ghi không trang bị Alarm Out.
  • Xác định sơ đồ chân NO, NC, COM hoặc loại ngõ ra khác theo nhãn trên máy.
  • Kiểm tra thông số còi, đèn hoặc cuộn hút relay: điện áp định mức, dòng tiêu thụ, kiểu tải và nguồn cấp riêng.
  • Kiểm tra tài khoản cấu hình, đồng bộ ngày giờ, trạng thái camera và khả năng hỗ trợ loại sự kiện dự định sử dụng.
  • Trước khi đấu nối, ngắt các nguồn liên quan và xác định đầu ra đang ở trạng thái không kích hoạt.



An toàn điện: Không cấp điện lưới 220V trực tiếp vào chân Alarm Out khi chưa có sơ đồ kỹ thuật và phương án cách ly phù hợp. Mạch điện lưới cần relay/contactor được định mức đúng, bảo vệ quá dòng và thi công bởi người có chuyên môn điện.



3. Cài đặt Alarm Out trên giao diện web đầu ghi Hikvision



Bước 1. Bật sự kiện muốn kích hoạt báo động



  1. Truy cập địa chỉ IP của đầu ghi trong mạng nội bộ và đăng nhập tài khoản được cấp quyền.
  2. Vào nhóm Configuration → Event hoặc Event and Alarm.
  3. Chọn chức năng như Motion Detection, Line Crossing, Intrusion Detection hoặc Alarm Input — chỉ chọn tính năng mà thiết bị hỗ trợ.
  4. Bật chức năng sự kiện, xác định kênh/vùng phát hiện, độ nhạy và lịch theo mục tiêu giám sát.

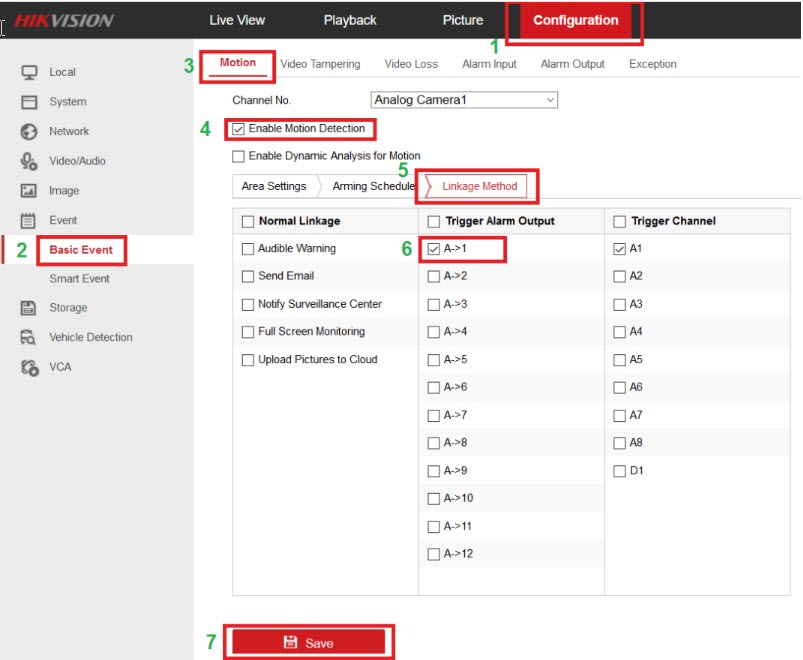

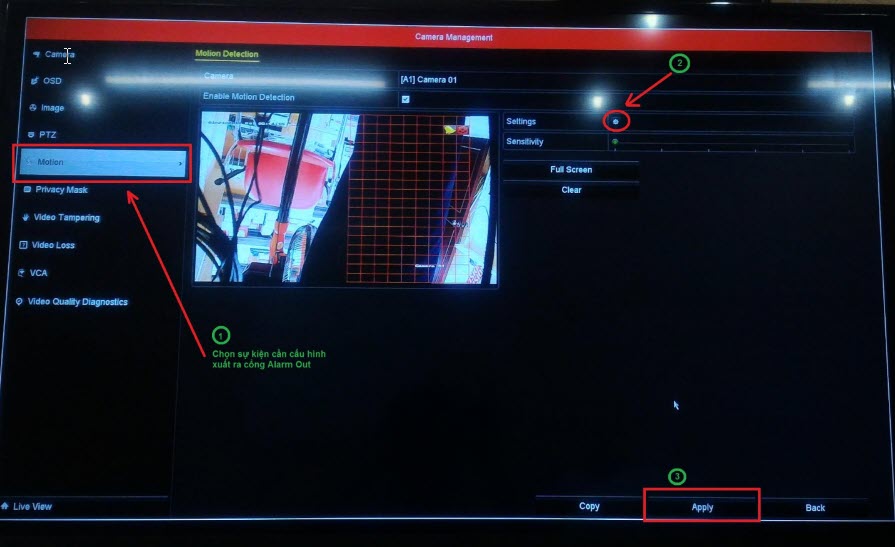

Giao diện cấu hình sự kiện Trigger Alarm Output Hikvision
Màn hình cài đặt sự kiện và chọn tác vụ liên kết trên giao diện đầu ghi.

Bước 2. Chọn tác vụ Trigger Alarm Output



  1. Tại sự kiện vừa cài đặt, mở Linkage Method hoặc Linkage Action.
  2. Chọn Trigger Alarm Output và đánh dấu đúng số ngõ ra Local Alarm Output tương ứng.
  3. Nhấn Save hoặc Apply để lưu.



Chỉ bật phát hiện chuyển động mà không chọn tác vụ liên kết thì Alarm Out có thể không tác động. Nếu camera gắn qua NVR có chức năng phân tích thông minh, việc hỗ trợ và đường dẫn menu còn tùy thuộc camera, đầu ghi và firmware.

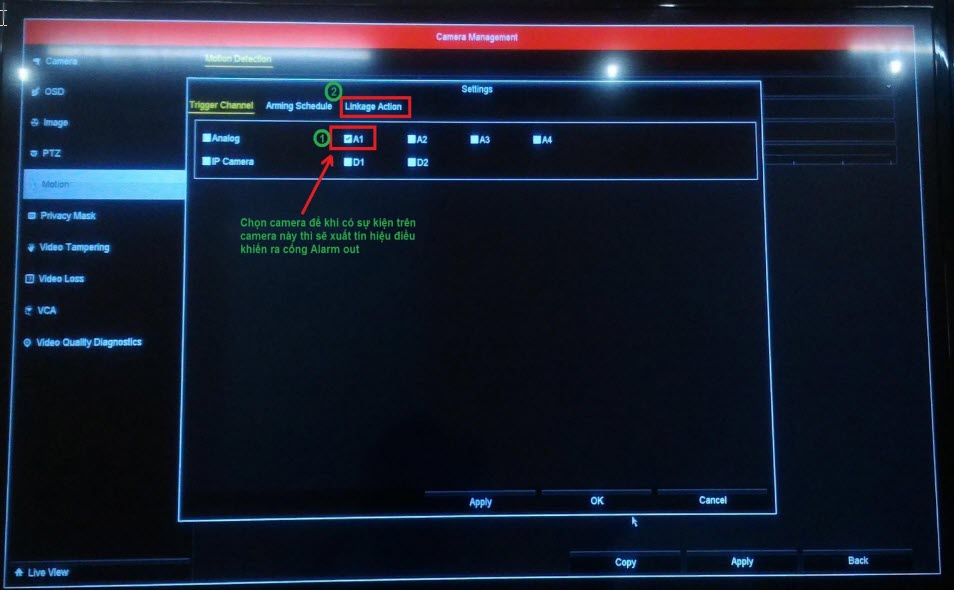

Thao tác chọn sự kiện báo động trên đầu ghi
Cấu hình sự kiện trên giao diện trực tiếp của đầu ghi Hikvision.

4. Cài đặt Alarm Output trên màn hình kết nối trực tiếp



  1. Đăng nhập đầu ghi tại màn hình HDMI/VGA.
  2. Mở Menu / Configuration → Event hoặc mục Camera / Smart Event tùy phiên bản giao diện.
  3. Chọn sự kiện, bật lịch hoạt động và gán ngõ ra trong phần Linkage Action.
  4. Vào mục Alarm Output (có thể nằm trong Configuration → Event → Normal Event → Alarm Output hoặc Configuration → Alarm → Alarm Output).
  5. Chọn số cổng, thiết lập lịch áp dụng và thời gian duy trì đầu ra Delay nếu có, rồi lưu.

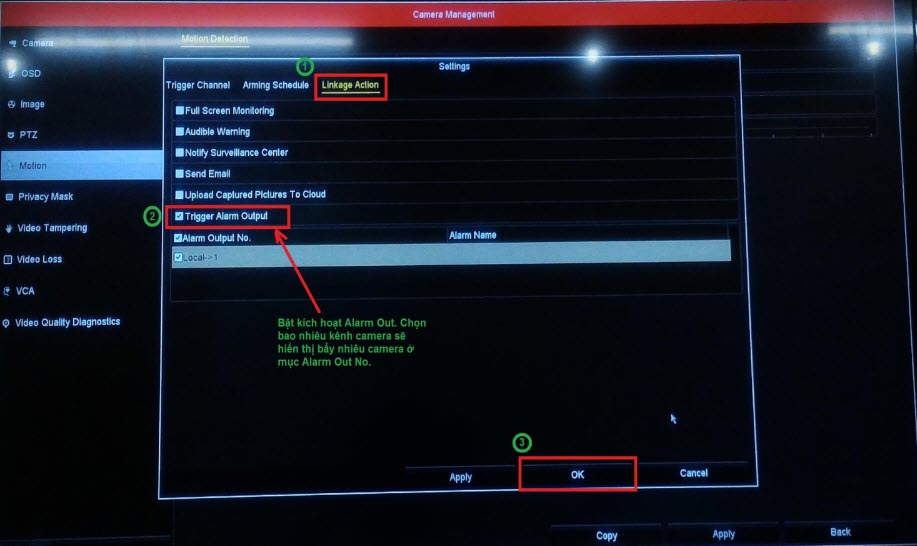

Menu cấu hình sự kiện Hikvision NVR DVR
Thiết lập sự kiện tại giao diện điều khiển của đầu ghi.
Cấu hình liên kết Alarm Output khi có cảnh báo
Tùy chọn liên kết sự kiện đến Alarm Output trên đầu ghi.

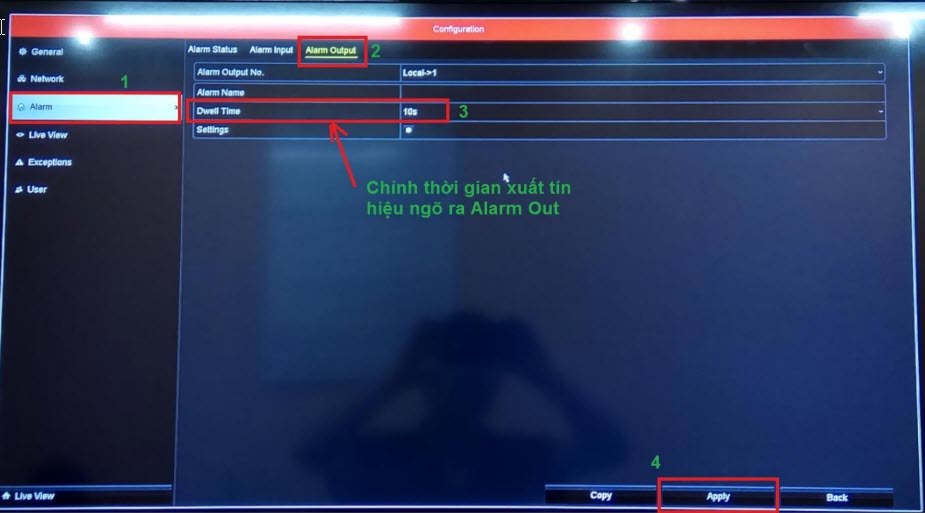

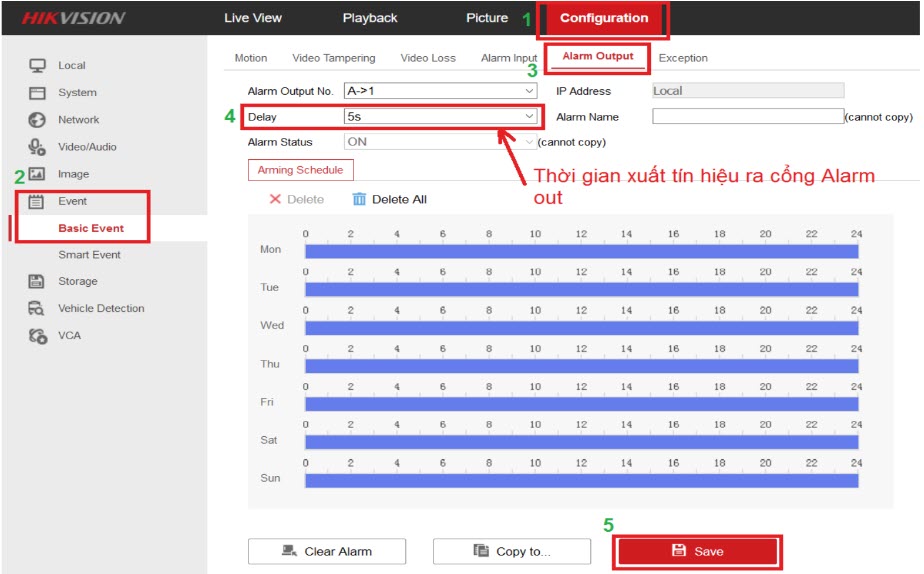

Cài đặt Alarm Output delay và lịch hoạt động
Cài đặt lịch và thời gian tác động của ngõ ra báo động.



  • Lưu ý: Delay là thời gian duy trì tác động của ngõ ra sau sự kiện theo logic firmware. Không phải phiên bản nào cũng hỗ trợ giống nhau. Khi chọn lịch, cần kiểm tra cả lịch phát hiện sự kiện và lịch Alarm Output.



5. Kết nối relay trung gian và còi báo động 12V



Trong trường hợp cần điều khiển còi 12VDC hoặc tải có dòng điện lớn, có thể dùng relay trung gian được chọn theo đúng thông số ngõ ra. Cần phân biệt hai mạch:

  • Mạch điều khiển: nhận trạng thái từ Alarm Out để tác động cuộn hút relay hoặc module kích.
  • Mạch tải: dùng nguồn phù hợp để cấp điện cho còi/đèn thông qua tiếp điểm của relay đã được lựa chọn đúng định mức.



Với ngõ ra tiếp điểm khô NO/COM tương thích, hệ thống không tự cấp nguồn cho cuộn hút hay còi. Nguồn ngoài phải đúng mức điện áp và dòng điện; linh kiện chống xung ngược ở cuộn relay DC cần được bố trí theo thiết kế nhà sản xuất. Không lấy điện từ chân báo động chỉ vì thấy ký hiệu Alarm Out.

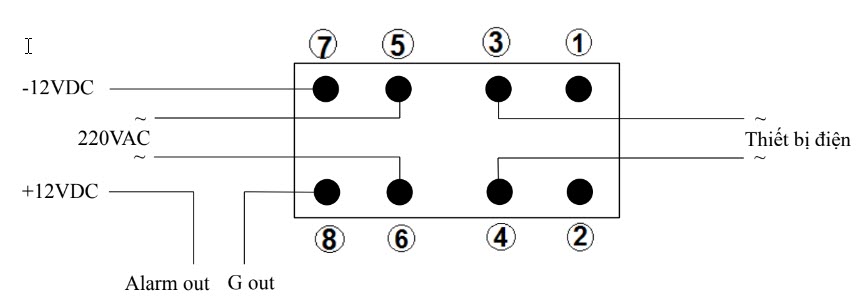

Sơ đồ relay trung gian dùng với đầu ghi Hikvision
Sơ đồ đầu nối và nguyên lý hoạt động của relay trung gian.

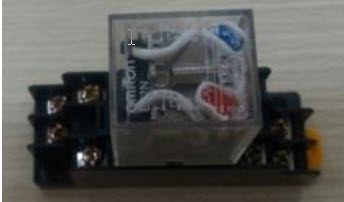

Relay trung gian kết nối Alarm Out Hikvision
Relay trung gian và đế cắm dùng trong hệ thống cảnh báo.

Khi dùng còi báo động 12VDC



  • Kiểm tra dòng điện yêu cầu của còi, bảo đảm nguồn 12VDC cấp đủ công suất và tiếp điểm relay phù hợp. Sau khi đấu đúng theo tài liệu thiết bị, dùng chức năng thử Test / Manual Alarm nếu đầu ghi có hỗ trợ. Còi chỉ nên phát theo thời gian dự kiến, sau đó ngừng khi ngõ ra trở lại trạng thái bình thường.

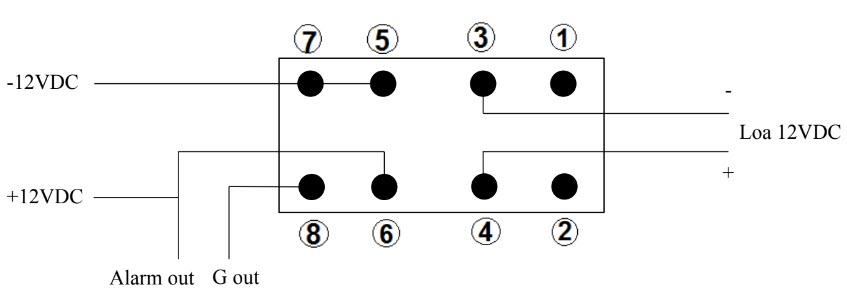

Kết nối còi 12VDC và relay với Alarm Out Hikvision
Ví dụ sơ đồ điều khiển còi báo động 12VDC qua relay.

6. Liên kết Alarm Out với trung tâm báo động



  • Alarm Out có thể được dùng như tín hiệu kích hoạt một ngõ vào có dây trên trung tâm báo động khi hai thiết bị tương thích về kiểu tiếp điểm. Nếu trung tâm sử dụng vùng NO, NC hoặc giám sát điện trở EOL/DEOL, phải cấu hình và đấu theo đúng sơ đồ của vùng đó.
  • Không nối tắt hoặc thêm điện trở cố định theo một mẫu chung. Các trung tâm yêu cầu giám sát cuối đường dây sẽ cần cấu hình trị số/điện trở đúng chế độ. Nếu cần chuyển đổi từ tiếp điểm NO sang NC có thể sử dụng relay phù hợp; không suy đoán theo màu dây.

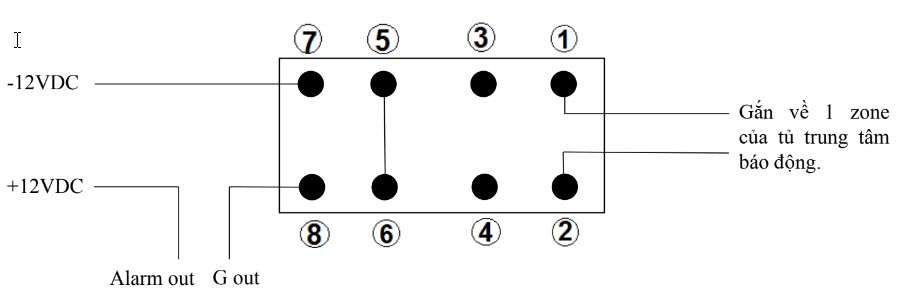

Sơ đồ Alarm Out liên kết với tủ trung tâm báo động
Sơ đồ tham khảo kết nối đầu ghi với ngõ vào trung tâm báo động.



7. Lỗi thường gặp khi Alarm Out không hoạt động



Hiện tượng Cần kiểm tra
Sự kiện xuất hiện nhưng ngõ ra không đổi Linkage Action, số cổng được chọn, lịch sự kiện và lịch Alarm Output
Alarm Out đóng nhưng còi không kêu Nguồn ngoài, cầu chì, điện áp cuộn relay, chân NO/COM/NC, tải và cực tính DC
Còi kêu liên tục Đấu nhầm NO/NC, trạng thái kích hoạt liên tục, thời gian Delay hoặc sự kiện bị lặp
Không có mục Trigger Alarm Output Model có trang bị ngõ ra hay không; quyền tài khoản; hỗ trợ sự kiện/firmware
Tủ báo động không nhận được tín hiệu Kiểu zone NO/NC/EOL, trạng thái tiếp điểm, dây và cấu hình đầu vào của tủ



Nếu còn lỗi vận hành, tham khảo những vấn đề thường gặp trên đầu ghi Hikvision để kiểm tra thêm cấu hình và kết nối.



8. Kiểm tra và nghiệm thu sau khi cài đặt



  1. Dùng chức năng kiểm tra đầu ra của đầu ghi nếu được hỗ trợ, xác định số cổng vật lý tương ứng.
  2. Tạo thử đúng sự kiện trong điều kiện an toàn và xác nhận relay/còi tác động.
  3. Đối chiếu trạng thái ngõ ra với nhật ký sự kiện, thời gian lưu tác động và lịch cài đặt.
  4. Kiểm tra khi mất nguồn/khởi động lại hệ thống để bảo đảm thiết bị ngoài trở về trạng thái mong muốn.
  5. Lưu lại sơ đồ đấu dây, thông số relay, lịch báo động và người quản trị cấu hình.



9. Câu hỏi thường gặp



Alarm Out có cấp sẵn nguồn 12V cho còi không?

  • Không thể kết luận chỉ từ tên Alarm Out. Nhiều đầu ghi dùng ngõ ra chuyển mạch/tiếp điểm, không phải nguồn 12V. Cần xem đúng sơ đồ model để biết có ngõ ra nguồn điều khiển riêng hay không.

Có thể dùng Alarm Out để bật đèn 220V không?

  • Chỉ thực hiện qua thiết bị cách ly/đóng cắt phù hợp được lựa chọn theo tải và phương án bảo vệ an toàn điện; không đấu tải điện lưới trực tiếp vào đầu ghi khi không có căn cứ kỹ thuật.

Cấu hình phát hiện chuyển động xong mà còi không kêu?

  • Kiểm tra Linkage Action có chọn Trigger Alarm Output hay chưa, đúng số cổng, lịch hoạt động, trạng thái tiếp điểm và nguồn cấp riêng cho còi.

Đầu ghi Hikvision nào cũng có Alarm Out?

  • Không. Một số dòng đầu ghi có cổng Alarm In/Out, một số model không có. Phải kiểm tra thông số theo đúng mã sản phẩm.
