HƯỚNG DẪN CÀI ĐẶT TRUNG TÂM BÁO ĐỘNG HYBRID HIKVISION DS-PWA96-M2H-WB

Hướng dẫn cài đặt Trung tâm báo động Hybrid Hikvision DS-PWA96-M2H-WB

Ngày đăng: 10-07-2023

153 lượt xem

Giới thiệu tổng quan DS-PWA96-M2H-WB

Đặc điểm chính DS-PWA96-M2H-WB

Tích hợp 96 vùng cảm biến (bao gồm 48 PIRCAM, 16 vùng có dây, 02 ngõ ra có dây, 02 ngõ ra 12V/1A)
Mở rộng tới 08 bàn phím không dây & đầu đọc thẻ, hỗ trợ 06 loa không dây (03 trong nhà, 03 ngoài trời), 4 bộ lặp không dây
Tích hợp cổng LAN,Wifi + 2 khe SIM 3/4G
Đẩy sự kiện báo động về trung tâm
Hỗ trợ nhiều phương pháp bật/tắt báo động: bàn phím, APP, IVMS-4200, và thẻ , web
Nhiều phương thức cấu hình: Web, IVMS-4200 , Hik-Partner Pro , Hik-Connect
Đẩy thông báo về tin nhắn, hỗ trợ 4 kênh cam IP liên động với 4 zone
Ghi âm lời nhắn và tùy chỉnh SMS
Hỗ trợ 1 tài khoản người cài đặt, 1 tài khoản quản trị viên, và 46 người dùng
Hỗ trợ Acquy dự phòng (36h khi mất điện )
Mặc định hỗ trợ cảm biến ko dây Gen2 của Hikvision

Các bộ phận trong tủ DS-PWA96-M2H-WB

Hình ảnh thực tế DS-PWA96-M2H-WB

Đấu nguồn cấp cho tủ trung tâm DS-PWA96-M2H-WB

1) Hướng dẫn cách đầu nguồn

* Có 2 hình thức cấp nguồn cho Tủ trung tâm

Cấp nguồn 220V AC vào bộ chuyển nguồn
Sử dụng thêm Acquy 12V-7Ah dự phòng cấp nguồn cho Tủ

* Lưu ý:

Nên sử dụng song song 2 hình thức trên để đảm bảo nguồn điện duy trì liên tục cho tủ
Acquy có thể tự sạc trong quá trình sử dụng

Sử dụng nguồn 220V AC kết hợp cùng Acquy 12V dự phòng

2) Hướng dẫn cách cắm mạng LAN

Đấu nối các module, cảm biến

1) Các cổng trên bo mạch chính

Z1…Z16 + COM : Các chân nối cảm biến có dây (zone)
AUX : Chân nguồn 12V
EXT : Chân nguồn cho cảm biến khói
PGM1+C1/ PGM2+C2 : Ngõ ra Output

2) Kích hoạt các vùng có dây trên tủ trung tâm

a) Trên giao diện web

Truy cập web bằng địa chỉ IP của tủ - đăng nhập tài khoản installer – vào Device – Zone – Enroll – tạo zone và lưu lại

b) Trên giao diện app Hik-Connect

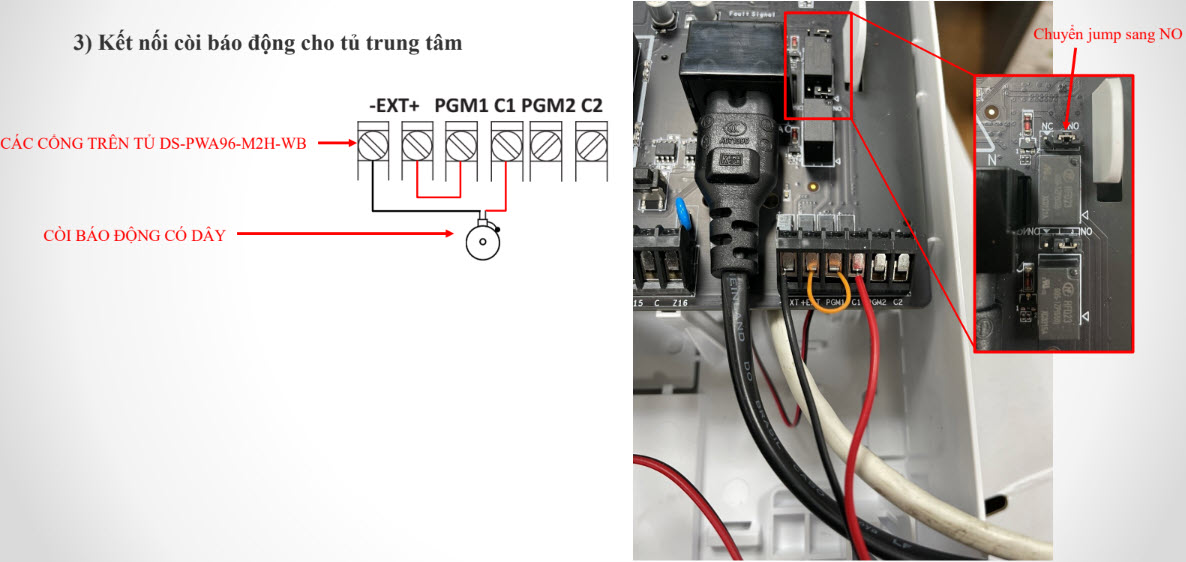

3) Kết nối còi báo động cho tủ trung tâm

a) Cấu hình còi trên ứng dụng Hik-Connect

b) Cấu hình còi trên web

Đăng nhập web bằng địa chỉ IP của tủ - chọn Device – Automation – Enroll – thêm thiết bị có dây – chanel 2 tương đương ngõ ra PGM2

Khai báo liên kết ngõ ra PGM với vùng báo động

4) Lưu ý khi đấu nối module, cảm biến

Tất cả zone không dùng phải đấu điện trở 2k2 để nối tắt

5) Cảm biến chuyển động

Bảng mạch tủ trung tâm AX PRO dòng M2H

Bảng mạch tủ trung tâm DS-PWA96-M2H-WB

Bảng mạch tủ trung tâm DS-PWA96-M2H-WB

6) Cảm biến hàng rào hồng ngoại

7) Cảm biến kính vỡ

8) Cảm biến rung

9) Cảm biến nhiệt

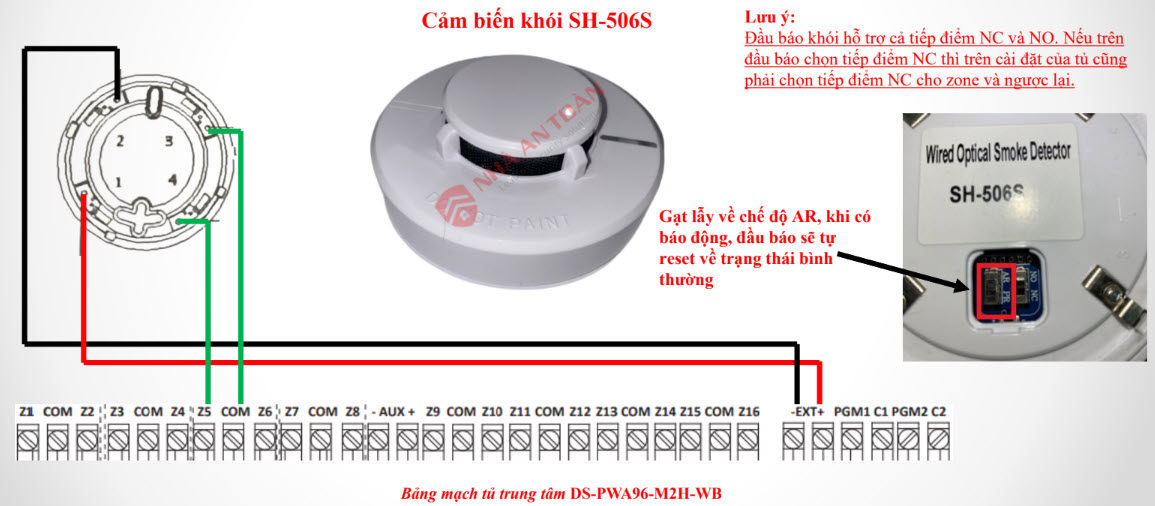

10) Cảm biến khói

11) Cảm biến từ
