ĐÁNH GIÁ NHANH MODULE BẢO MẬT DS-K2M061

Đánh giá nhanh Module bảo mật DS-K2M061

Ngày đăng: 10-07-2023

132 lượt xem

Thông số kỹ thuật cơ bản

Giao tiếp với thiết bị kiểm soát vào ra RS485
Hỗ trợ kiểm tra trạng thái cửa
Hỗ trợ báo động khi có cậy mở
Hỗ trợ kết nối Wiegand cho kết nối đầu đọc thẻ mở rộng
Hỗ trợ ngõ vào tín hiệu báo cháy
Khóa cửa: 1
Nút nhấn Exit: 1
Công tắc cửa: 1
Alarm I/O: 2/1
RS485: 1
Wiegand: 1
Nguồn 12V

==> Tham khảo sản phẩm Module bảo vệ Hikvision DS-K2M061

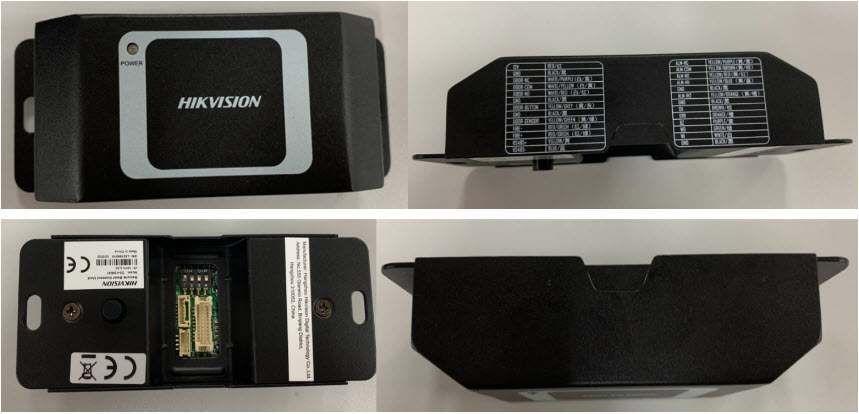

Hình ảnh thực tế

Một số đặc điểm cần chú ý

Hỗ trợ giữ trạng thái cửa khi máy kiểm soát chính bị đập phá hoặc cắt dây. (Đập phá, cắt nguồn máy kiểm soát, cửa vẫn đóng)
Module DS-K2M060 chỉ hỗ trợ những Máy kiểm soát có kết nối tín hiệu RS485
Có một số đặc điểm cải tiến so với bản tiền nhiệm DS-K2M060
Hỗ trợ thêm ngõ tín hiệu báo cháy (kết nối thường đóng NC), giúp hệ thống có thể mở cửa tự động khi có cháy. Có thể liên động đến tủ trung tâm báo cháy hoặc kết nối trực tiếp với đầu báo cháy bằng kết nối vật lý.
Hỗ trợ đèn tín hiệu RS485, tuy nhiên đèn ở trên mạch khó quan sát khi đã lắp đặt lên.
Chỉ hỗ trợ duy nhất đèn chỉ thị Nguồn trên mặt trước thiết bị. Không có đèn hiển thị trạng thái khóa, exit button ..v.v như model DS-K2M060.

Hướng dẫn kết nối đến thiết bị Kiểm soát

1- Đấu nối

Để Module bảo mật DS-K2M061 có thể kết nối đến Bộ kiểm soát vào ra trung tâm, yêu cầu Bộ kiểm soát vào ra trung tâm cần hỗ trợ giao thức kết nối RS485.
Module bảo mật DS-K2M061 cần được cấp nguồn riêng

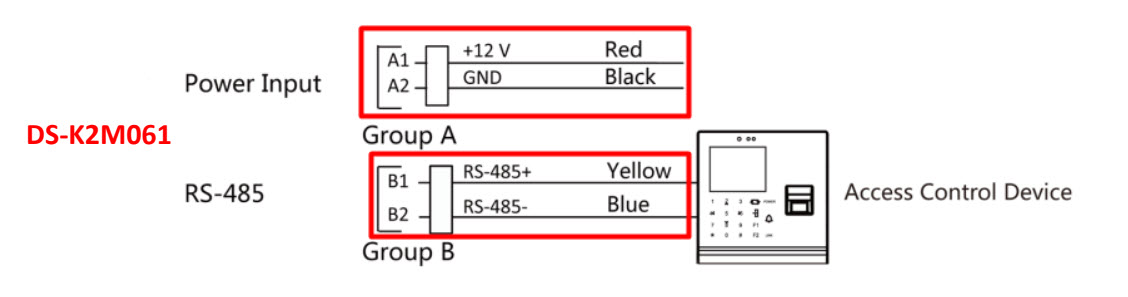

Sơ đồ kết nối từ Module đến Bộ kiểm soát trung tâm như sau

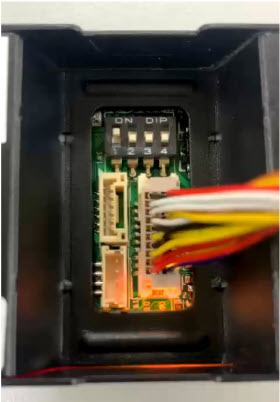

Gạt DIP Switch trên DS-K2M061 như hình phía dưới để setup địa chỉ RS485. Khởi động lại thiết bị

2. Cài đặt trên Máy kiểm soát (yêu cầu máy kiểm soát phải có kết nối RS485)

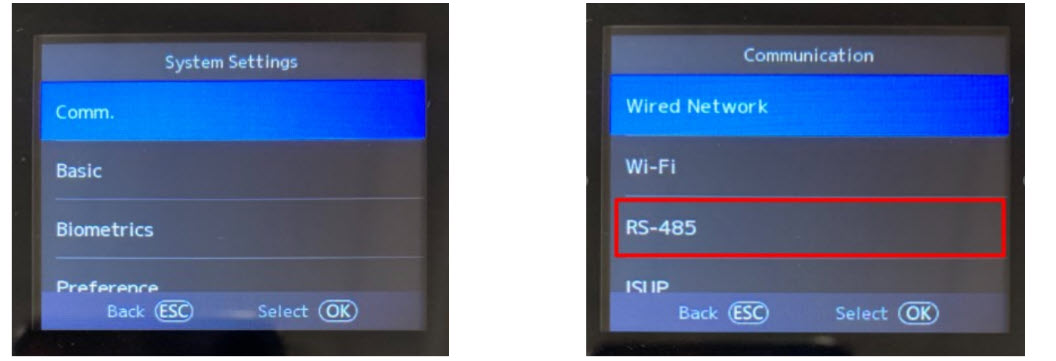

Trên máy Kiểm soát vào ra, vào cấu hình trên giao diện trực tiếp trên máy, chọn mục Kết nối- RS485, Sau đó chọn loại kết nối là Connect to Module

3- Kiểm tra kết nối

Kiểm tra bằng đèn tín hiệu RS485 Đèn báo tín hiệu RS485 nháy liên tục là đã có kết nối với Bộ kiểm soát

Kiểm tra Module trên iVMS4200

Trong giao diện iVMS4200. Chọn Add, và điền thông tin để Gán máy chấm công vào phần mềm iVMS4200

Kiểm tra Module trên iVMS4200

Trong mục Maintenance & Management- Chọn thiết bị - Chọn Device Status

Trạng thái báo Online là Module và Bộ kiểm soát đã kết nối với nhau
