HƯỚNG DẪN LẮP ĐẶT KHÓA TỪ DS-K4E100

Hướng dẫn lắp đặt khóa từ DS-K4E100

Ngày đăng: 24-02-2023

1,958 lượt xem

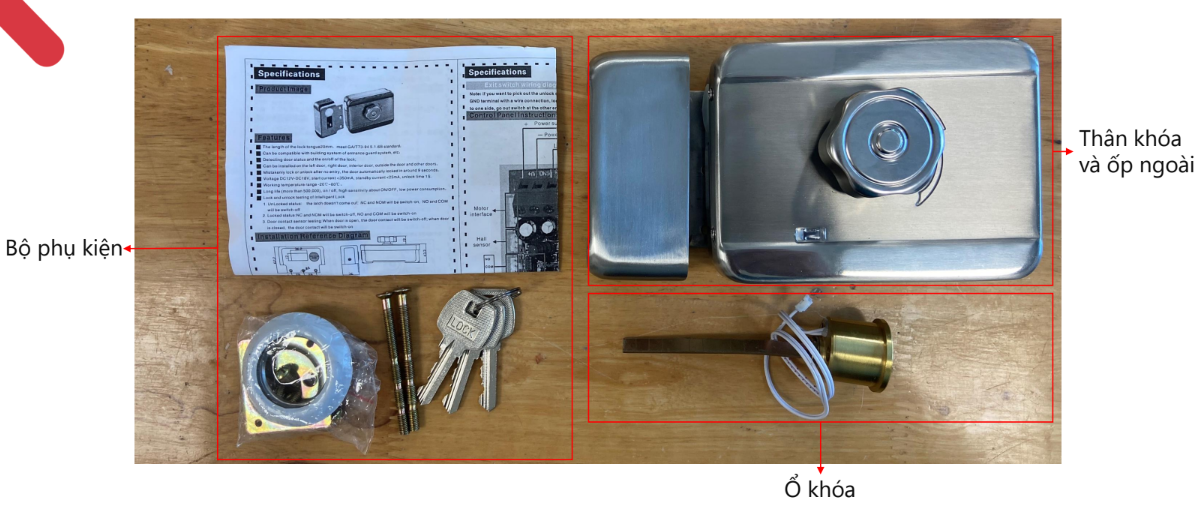

Bộ khóa và phụ kiện



==> Link mua sản phẩm DS-K4E100

  • Bộ khóa
  • Phụ kiện kèm theo





Hướng dẫn lắp khóa


Lắp đặt mặt trước

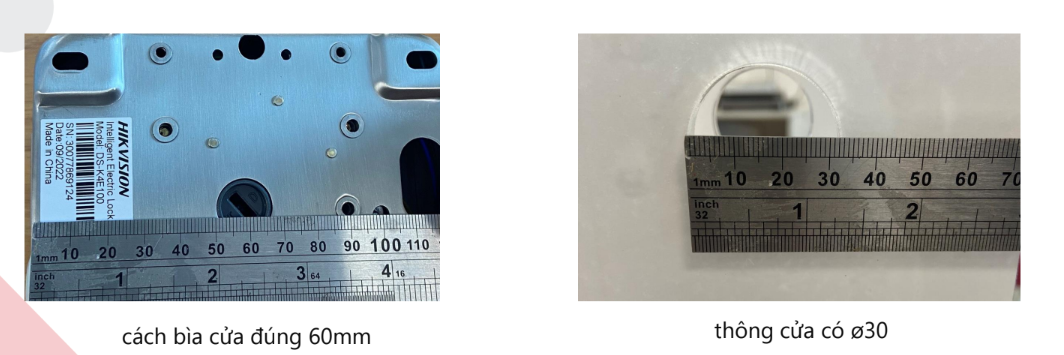

  • Bước 1: Khoét 1 lỗ thông cửa có ø30 và cách bìa cửa đúng 60mm

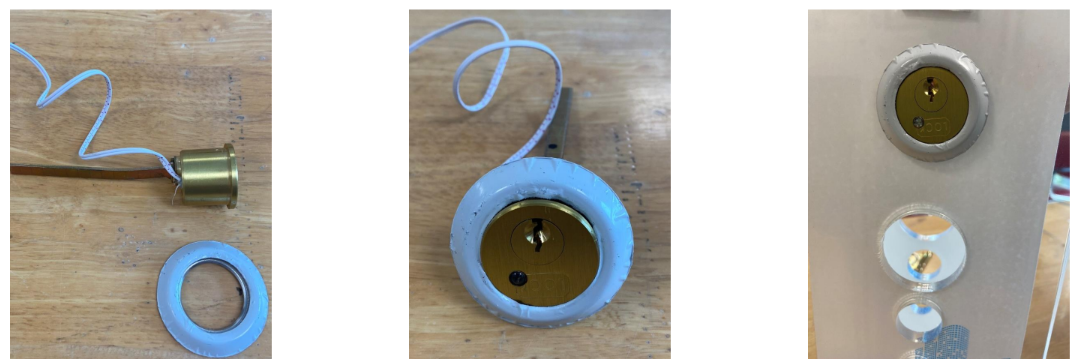

  • Bước 2: lắp đai cho ổ khóa ngoài và lắp lên lỗ thông cửa


  • Lưu ý: lỗ thông cửa có ø30 và cách bìa cửa đúng 60mm

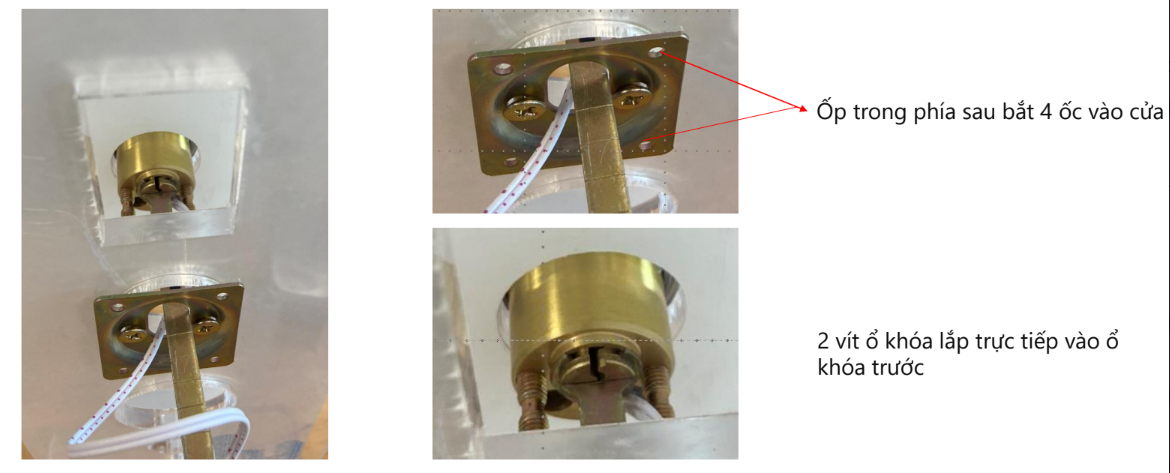

Bước 3: Lắp vít ổ khóa và ốp trong


Lắp đặt mặt sau

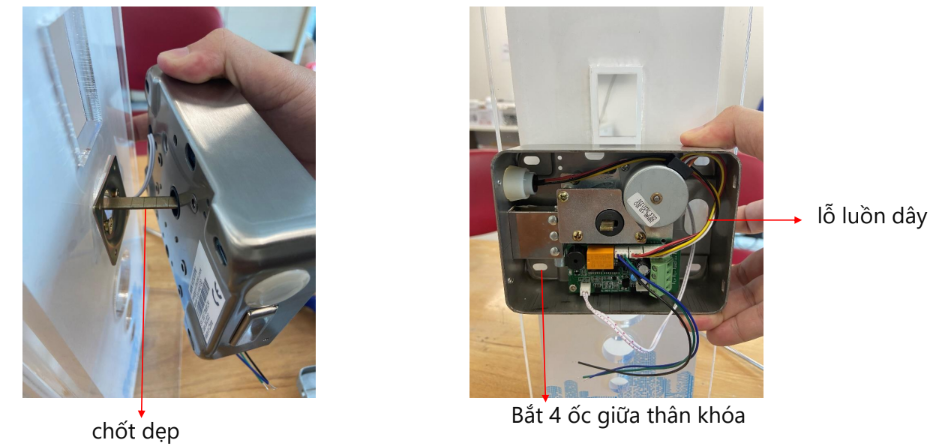

  • Bước 1: Lắp thân khóa vào chốt dẹp và luồn dây vào mặt sau của thân khóa

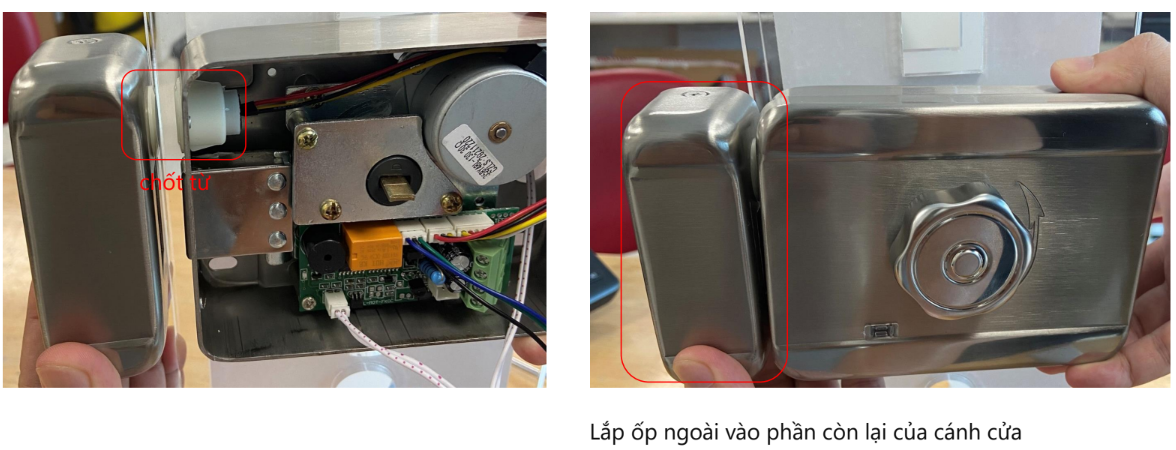

  • Bước 2: Lắp ốp ngoài sát với chốt từ trên thân khóa và đóng nắp đậy thân khóa vào


Một số lưu ý khi lắp đặt khóa

  • 1. Khóa có thể lắp đặt ở các loại cửa gỗ, kim loại có đố cửa không dày hơn 100mm

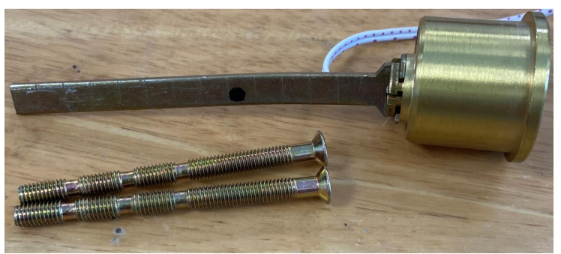

  • 2. Vít ổ khóa và chốt dẹp được thiết kế các mặt đốt để cho phép cắt bớt để độ dài phù hợp với độ dày của đố cửa
  • 3. Khoảng cách 2 chốt từ giao động từ 8mm-15mm nếu quá cách xa nhau lưỡi khóa sẽ không đóng lại



Hướng dẫn đấu nối khóa

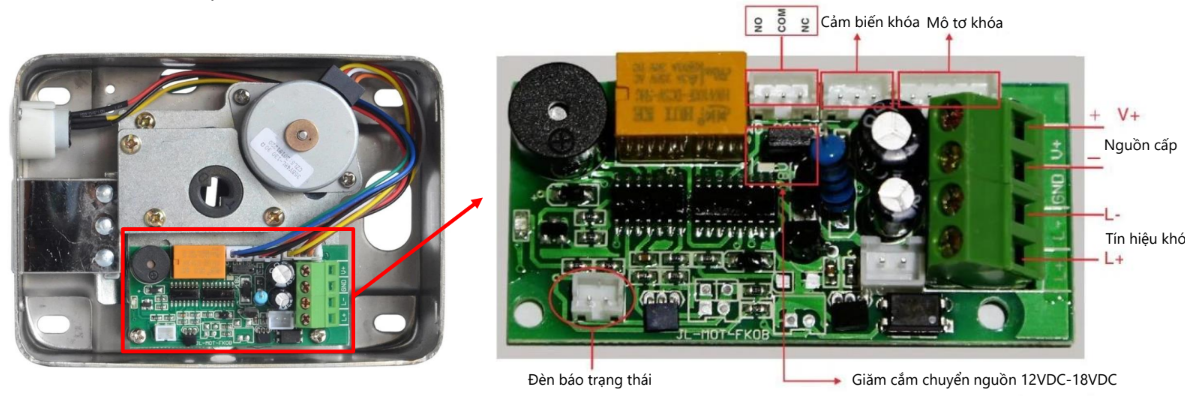

  • Cổng kết nối của khoá

Phần mạch đấu nối

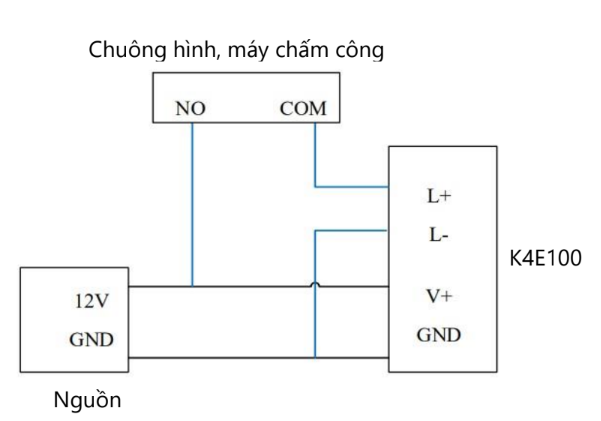

Đấu nối với chuông hình, máy chấm công


  • Nguyên lý hoạt động : Khi cấp nguồn 12VDC cho khóa thì lưỡi khóa sẽ bật ra để khóa. Khi chân tín hiệu L+,L- được cấp nguồn thì lưỡi khóa sẽ thu lại


Lưu ý:

  • 1. Khuyến cáo nguồn cấp phải từ tối thiểu 12VDC-1A
  • 2. Thiết bị phải dùng chân tín hiệu NO-COM, trường hợp không có phải dung rơ-le chuyển đổi

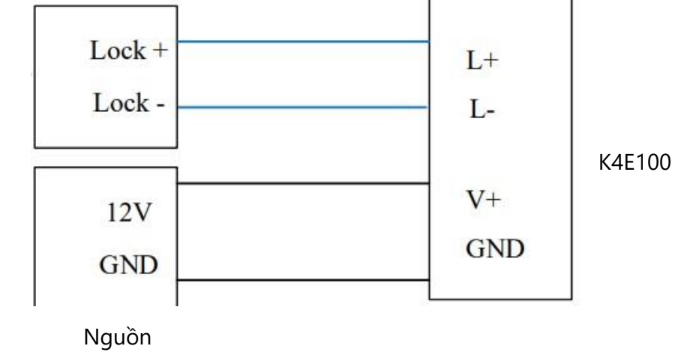

Đấu nối với trung tâm kiểm soát ra vào D2600


Trung tâm kiểm soát vào ra


Lưu ý:
1. Khuyến cáo nguồn cấp phải từ tối thiểu 12VDC-1A
2. Rơ-le của trung tâm kiểm soát vào ra phải cài ở dạng ngõ ra NO-COM
