HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

Hướng dẫn cài đặt bộ access controller hikvision sh-k3801/02/04

Ngày đăng: 21-03-2021

4,768 lượt xem

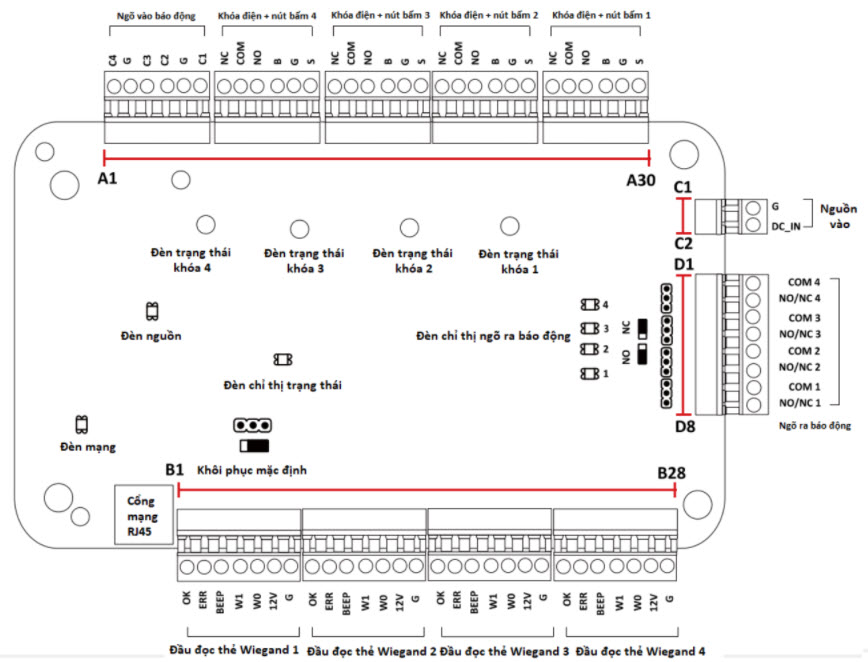

Sơ đồ chân đấu nối của bộ Access controller



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

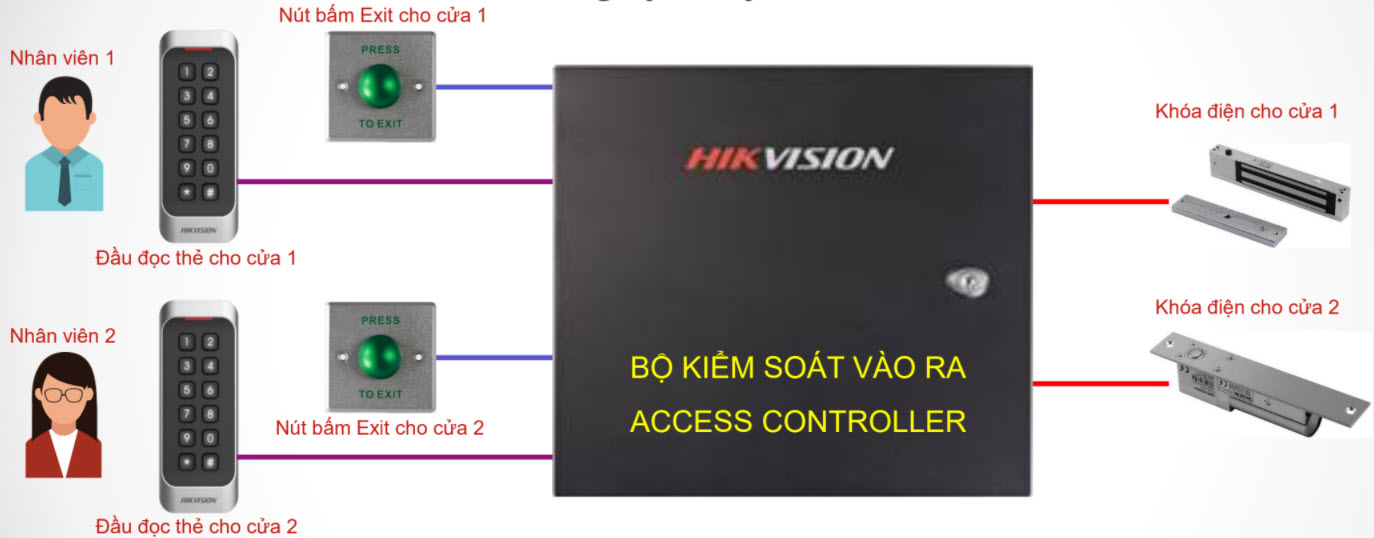

Nguyên lý cài đặt BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



Có thể quy định :

  • Nhân viên 1 chỉ có thể quẹt thẻ ( + nhập mật khẩu ) ở đầu đọc thẻ 1 và vào cửa 1
  • Nhân viên 2 chỉ có thể quẹt thẻ ( + nhập mật khẩu ) ở đầu đọc thẻ 2 và vào cửa 2



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

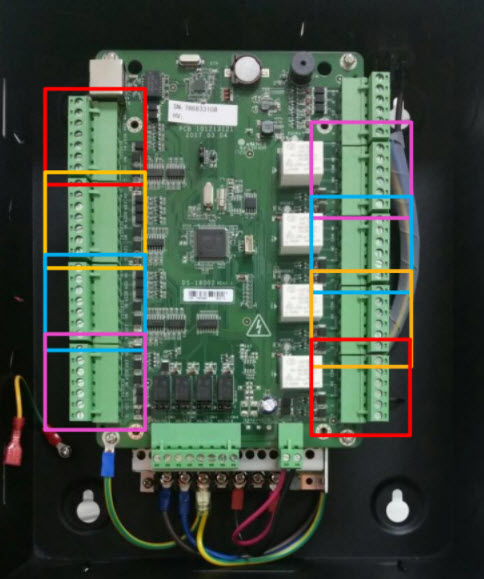

Hình ảnh bảng mạch của bộ trung tâm điều khiển BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



Lưu ý :
  • Đầu đọc thẻ Wiegand 1 mặc định tương ứng với khóa điện 1
  • Đầu đọc thẻ Wiegand 2 mặc định tương ứng với khóa điện 2
  • Đầu đọc thẻ Wiegand 3 mặc định tương ứng với khóa điện 3
  • Đầu đọc thẻ Wiegand 4 mặc định tương ứng với khóa điện 4



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

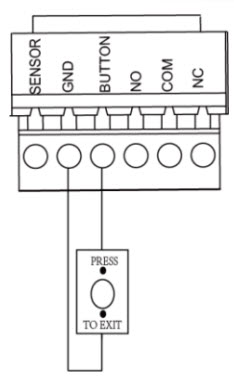

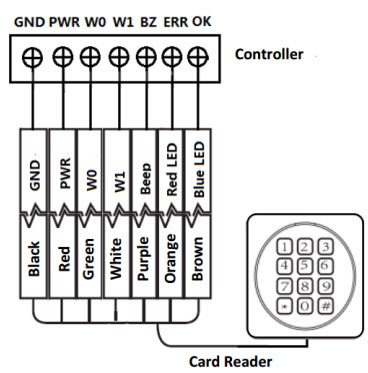

Sơ đồ Đấu nối đầu đọc thẻ Wiegand và nút bấm Exit BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



Chú ý :
  • Đấu nối đầu đọc thẻ vào cổng tương ứng, để có thể điều khiển đóng/mở khóa điện tương ứng



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

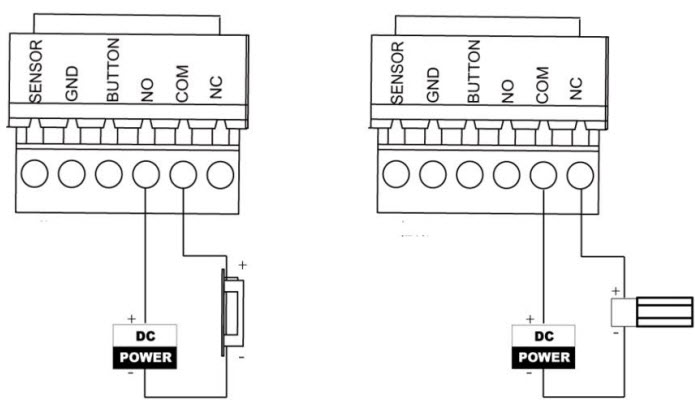

Sơ đồ Đấu nối khóa điện tương ứng BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



Chú ý :
  • Tùy loại khóa điện để đấu nối phù hợp.
  • VD: Khóa điện , khóa từ thì đấu kiểu COM + NC.



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

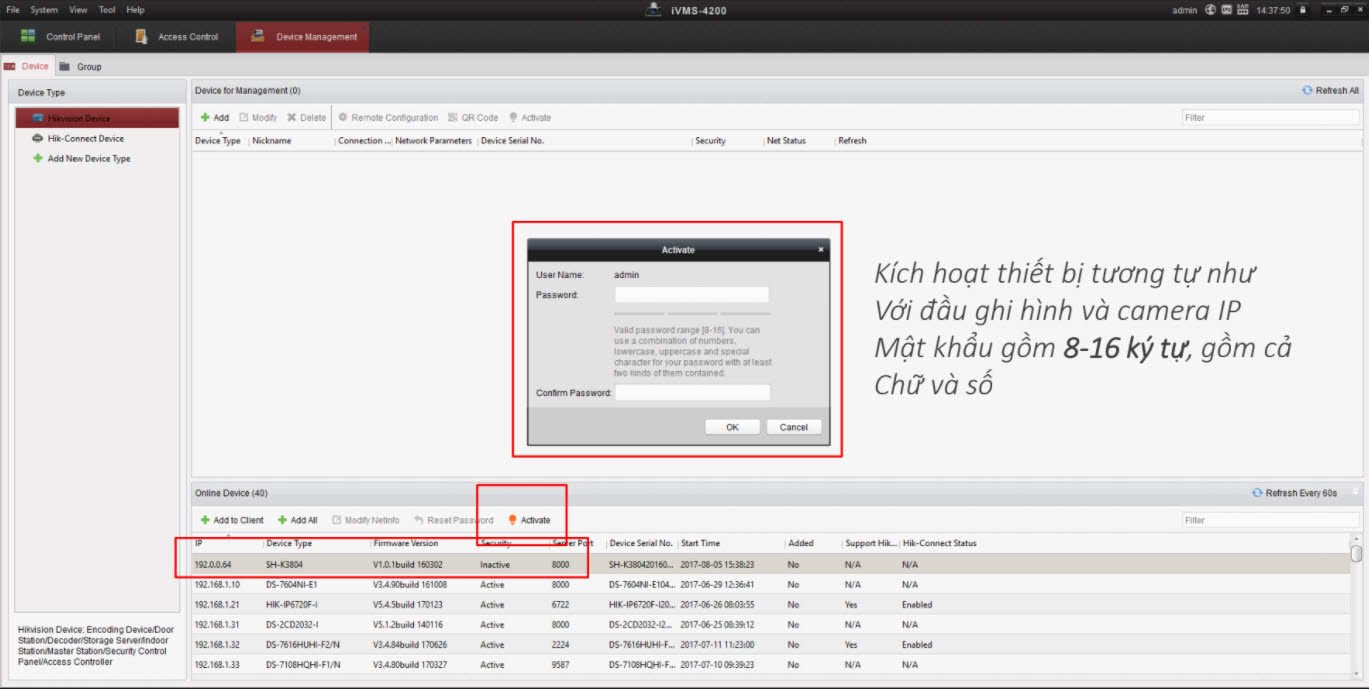

  • Kích hoạt thiết bị



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

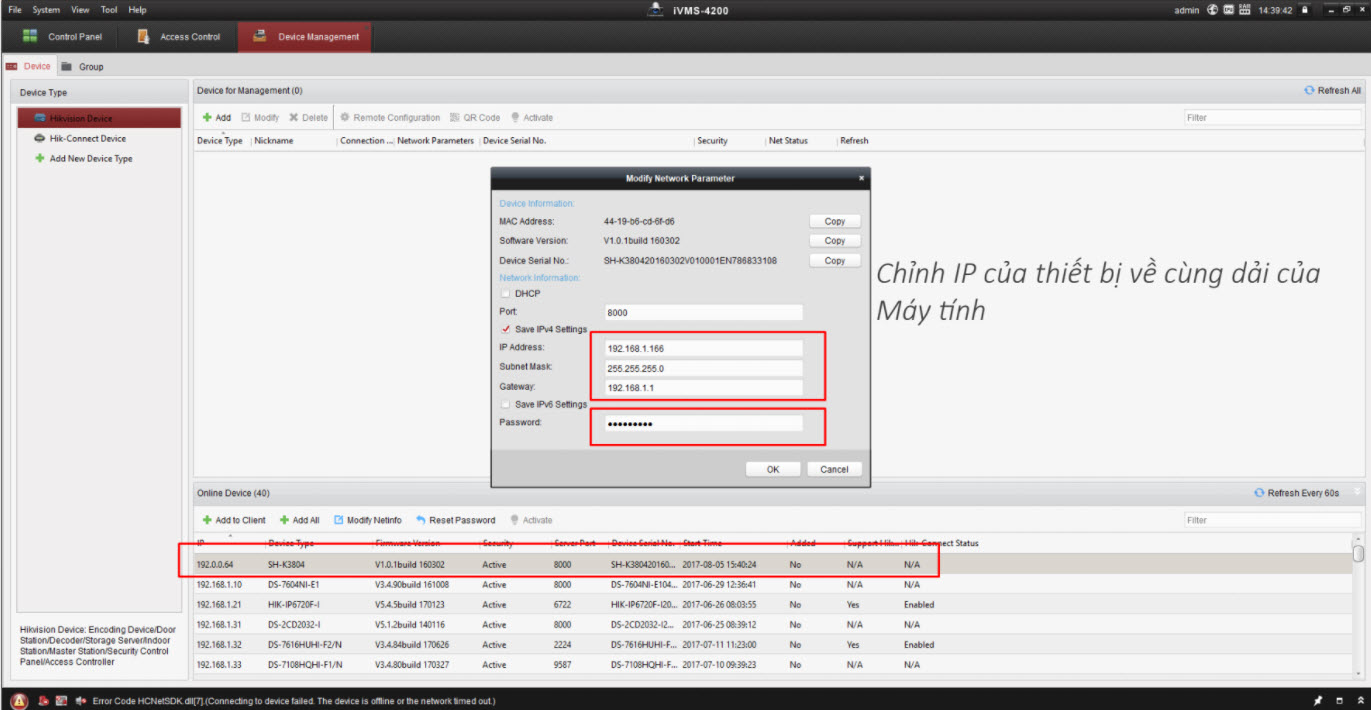

  • Chỉnh thông số mạng



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

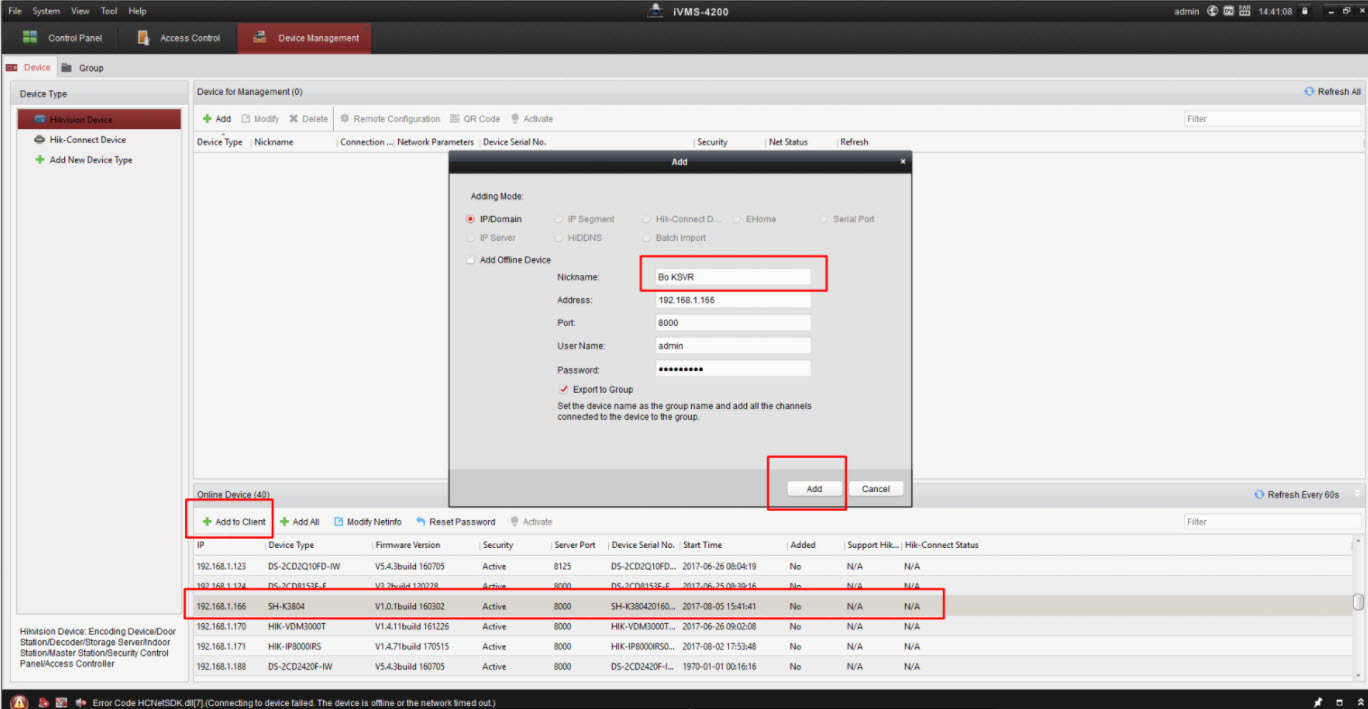

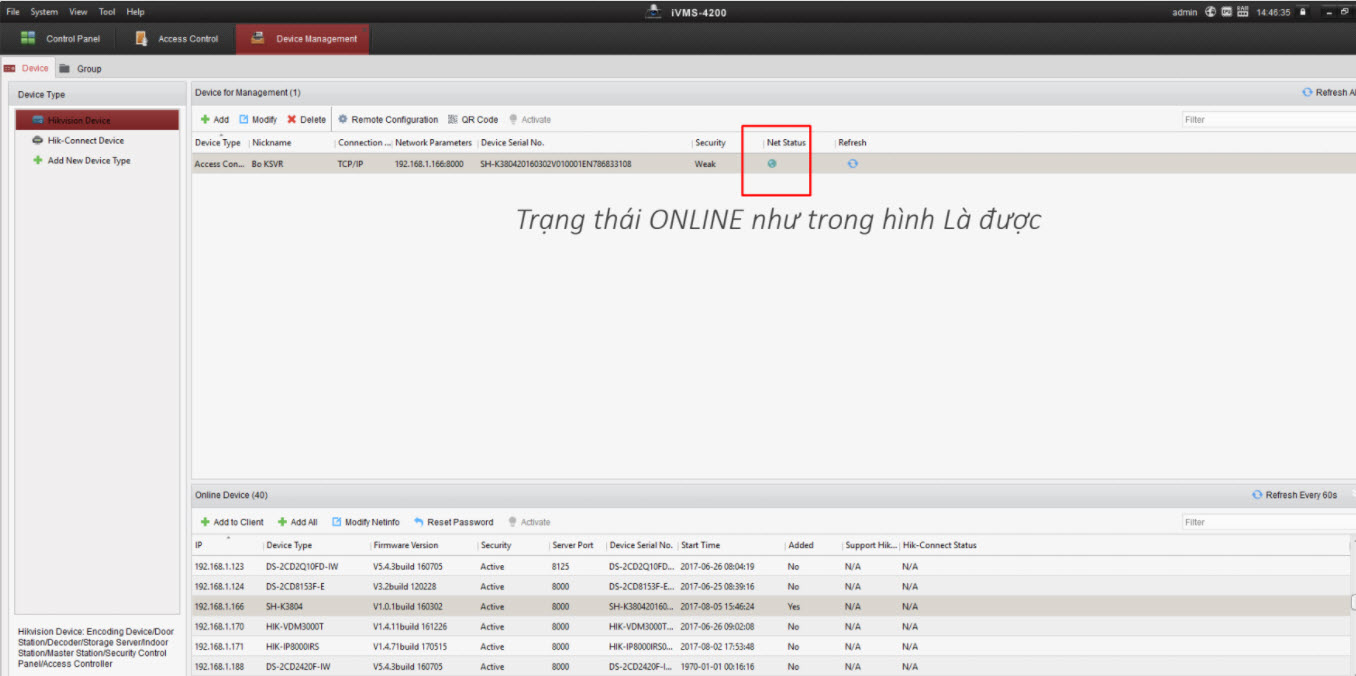

  • Gán thiết bị vào phần mềm iVMS-4200



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

  • Gán thiết bị vào phần mềm iVMS-4200



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

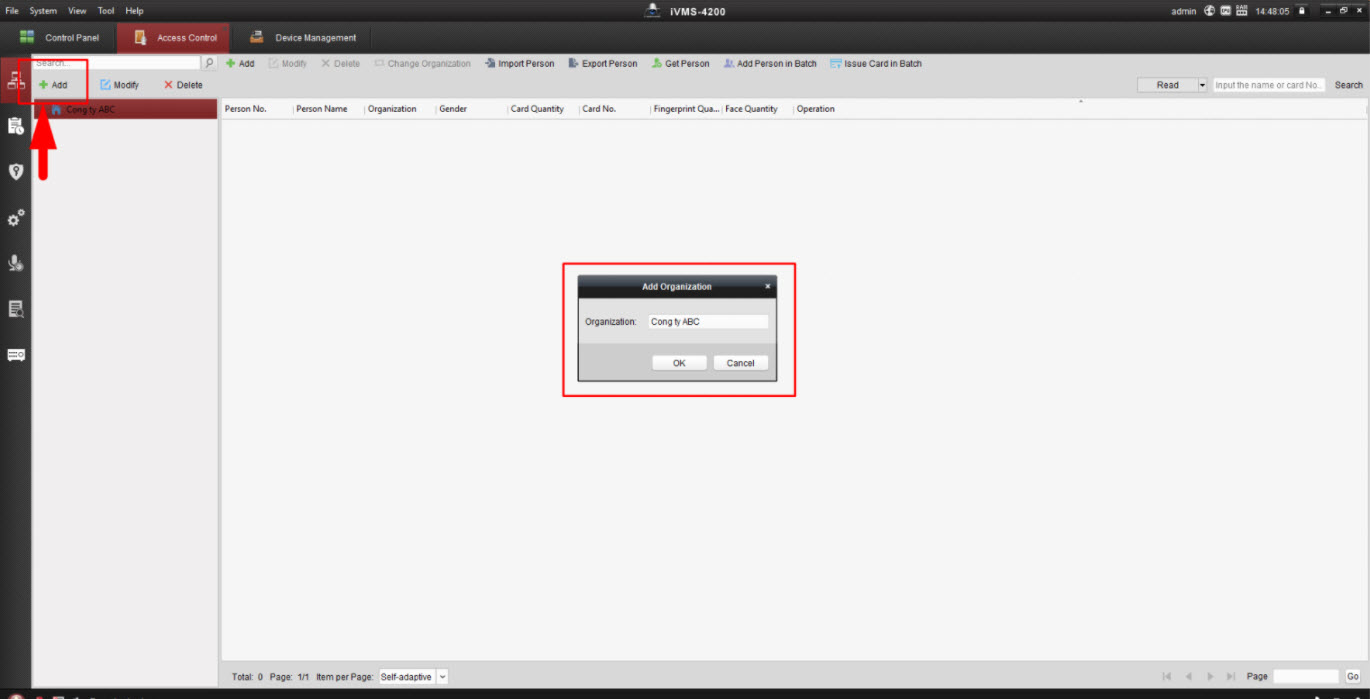

  • Tạo tên tổ chức / Công ty



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

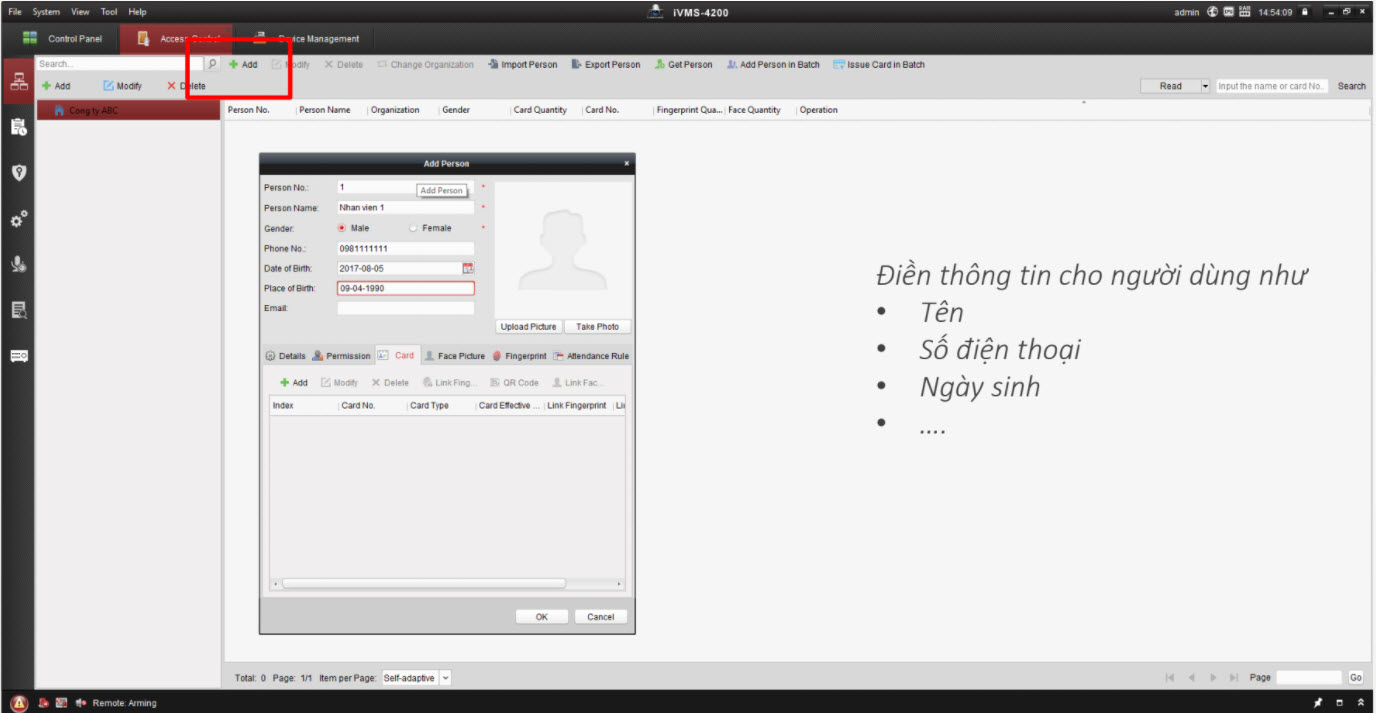

  • Tạo người dùng



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

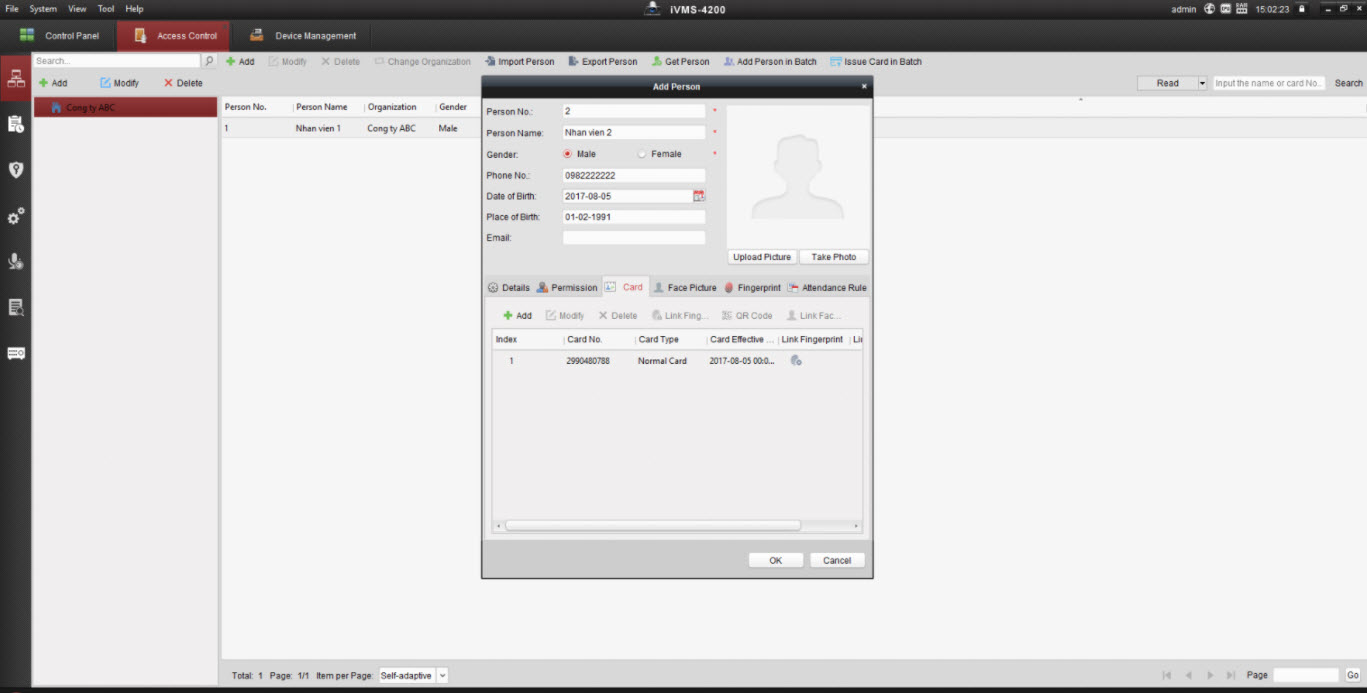

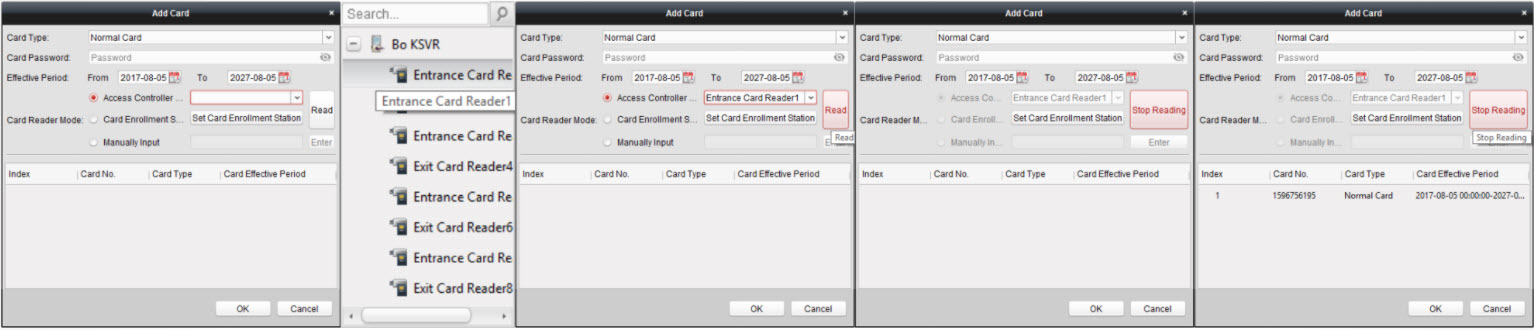

Khai báo thẻ cho người dùng BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



  • Khai báo thẻ cho người dùng, chọn chính xác đầu đọc thẻ tương ứng
  • Chú ý : mỗi đầu đọc thẻ sử dụng 1 loại thẻ phù hợp
  • Sau khi phần mềm nhận số thẻ thì lưu lại



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

  • Tiếp tục khai báo người dùng



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

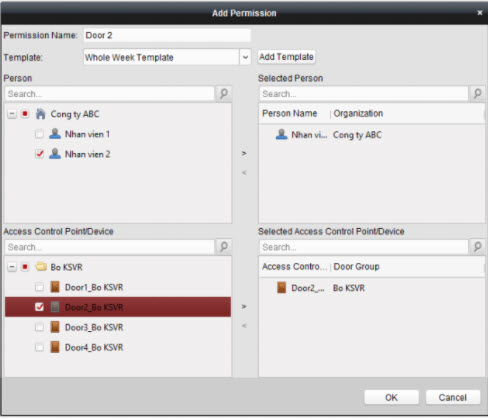

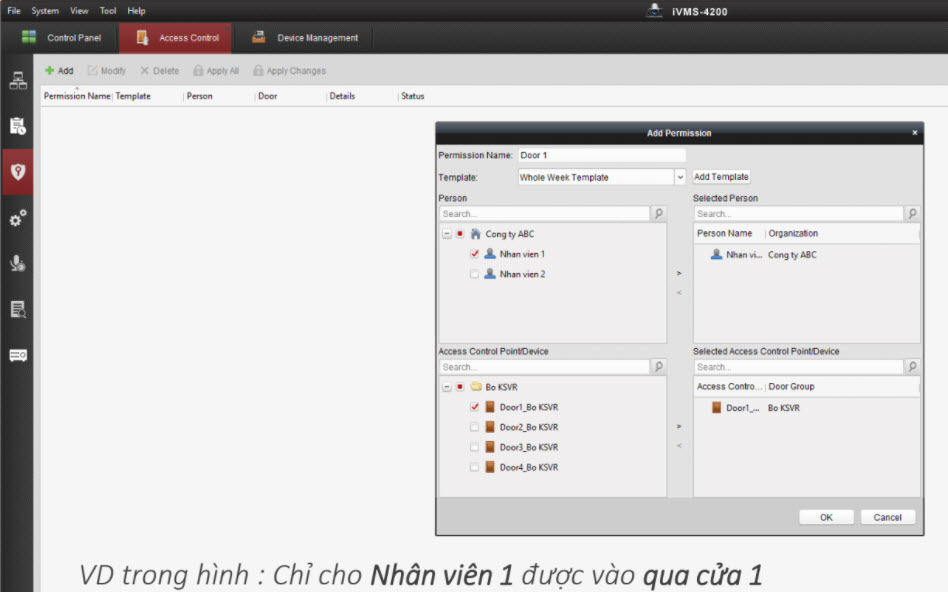

  • Phân quyền cho người dùng



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

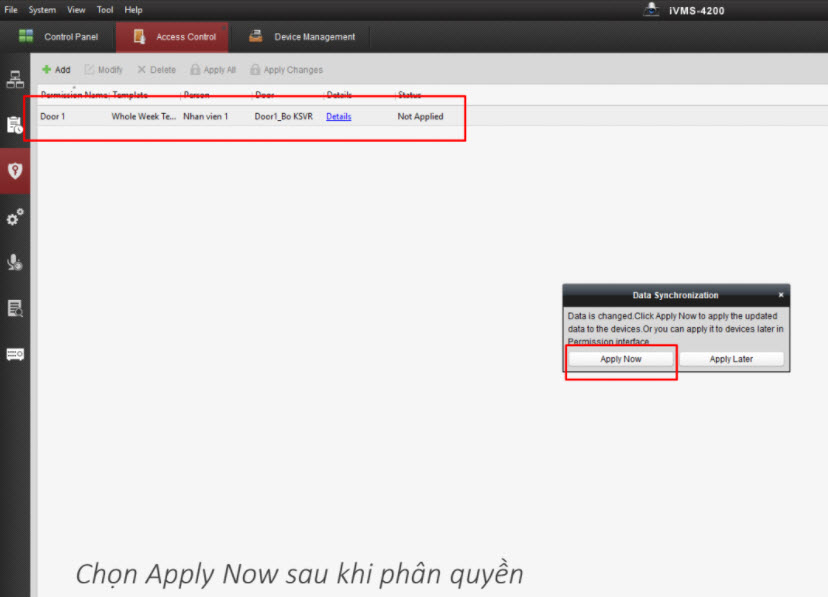

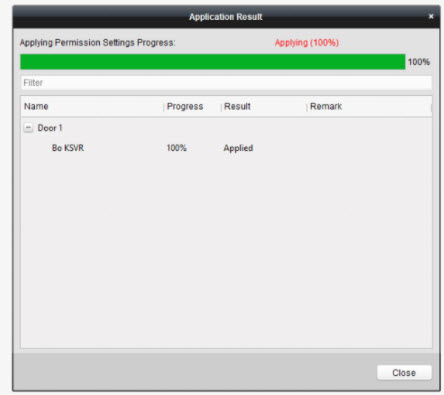

  • Áp dụng quyền người dùng - Tải xuống thiết bị



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04
HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

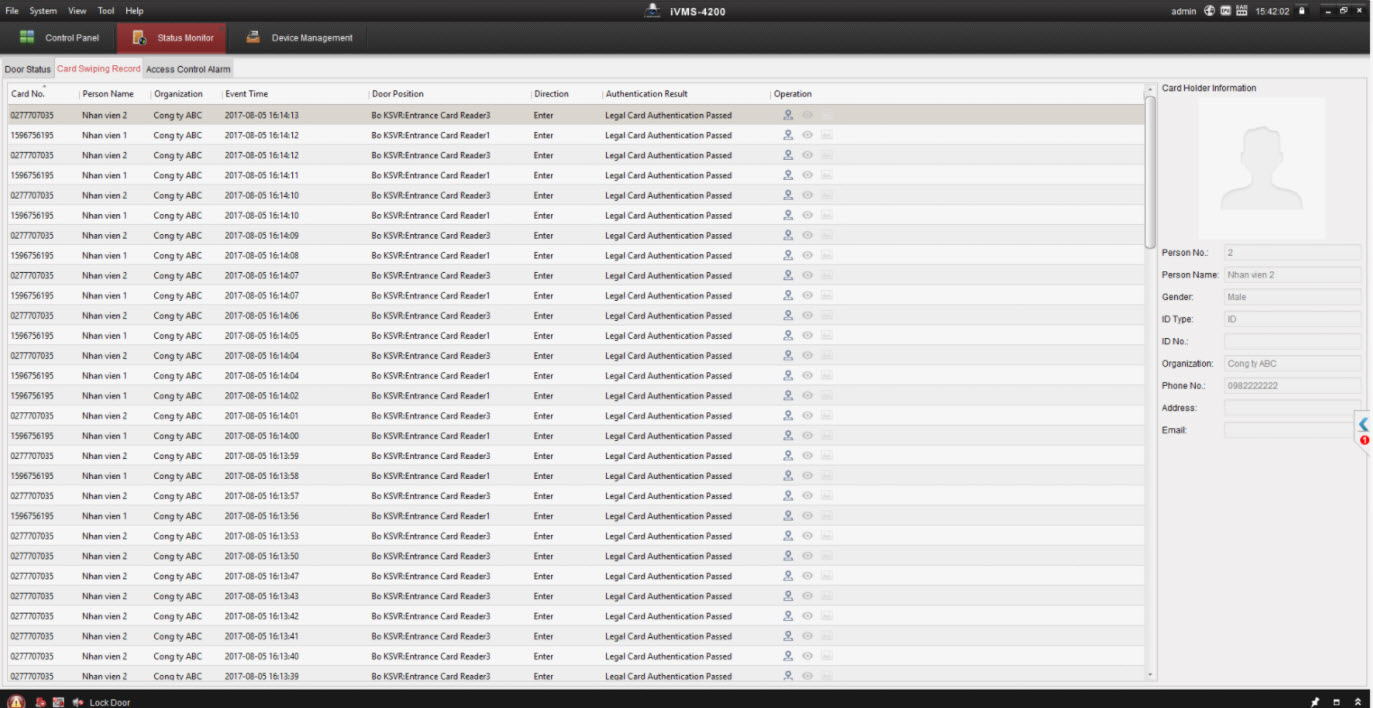

  • Lịch sử sự kiện vào ra



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

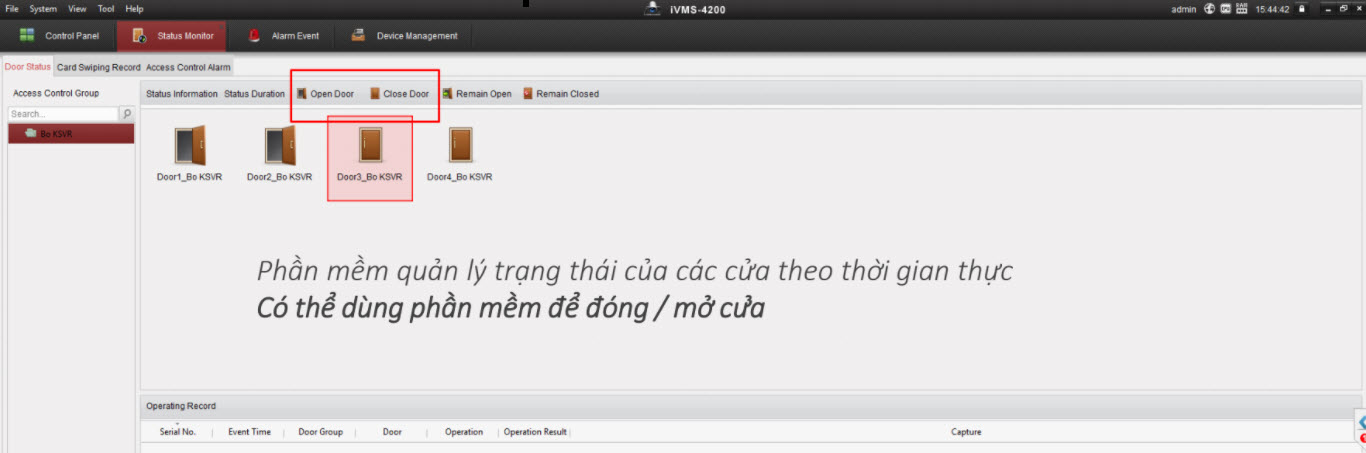

  • Giao diện quản lý cửa – theo thời gian thực



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04

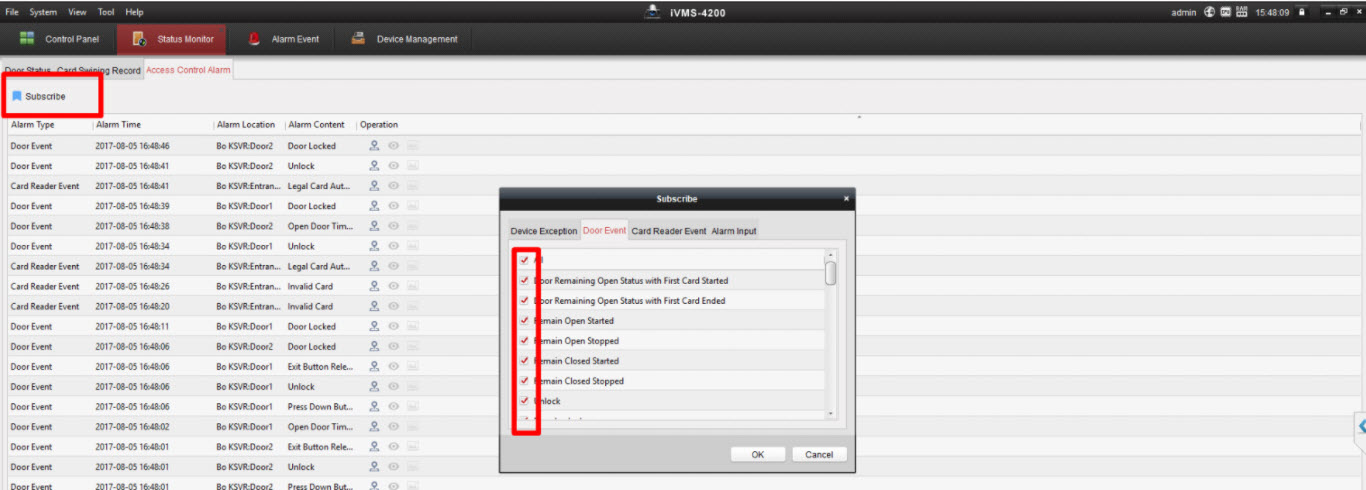

Quản lý các sự kiện của thiết bị kiểm soát vào ra BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04



  • Lựa chọn các sự kiện của hệ thống , như lỗi hệ thống, sự kiện cửa, sự kiện của đầu đọc thẻ....



HƯỚNG DẪN CÀI ĐẶT BỘ ACCESS CONTROLLER HIKVISION SH-K3801/02/04


Xem thêm: Hướng dẫn sử dụng bộ báo động Hikvision SH-K2A801
