Cách sử dụng DS-K1T804A Fingerprint Terminal kết nối với đầu đọc dấu vân tay DS-K1201A bằng RS-485

Cách sử dụng DS-K1T804A Fingerprint Terminal kết nối với đầu đọc dấu vân tay DS-K1201A qua RS-485: Kết nối dây RS-485 giữa các thiết bị, cấu hình địa chỉ và tốc độ truyền qua phần mềm quản lý.

Ngày đăng: 12-08-2024

569 lượt xem

Bài viết này sẽ giới thiệu cách sử dụng thiết bị đầu cuối vân tay K1T804A để kết nối đầu đọc vân tay qua RS-485.

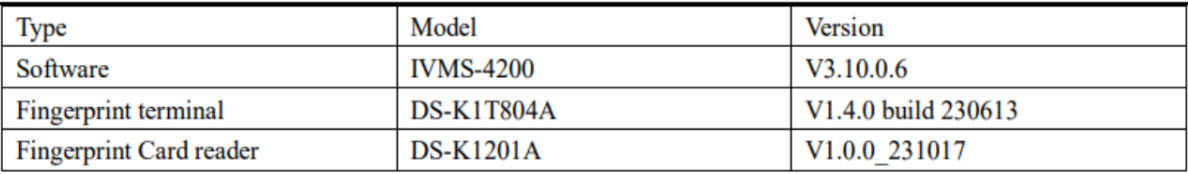

Thiết bị :

1. Kết nối dây

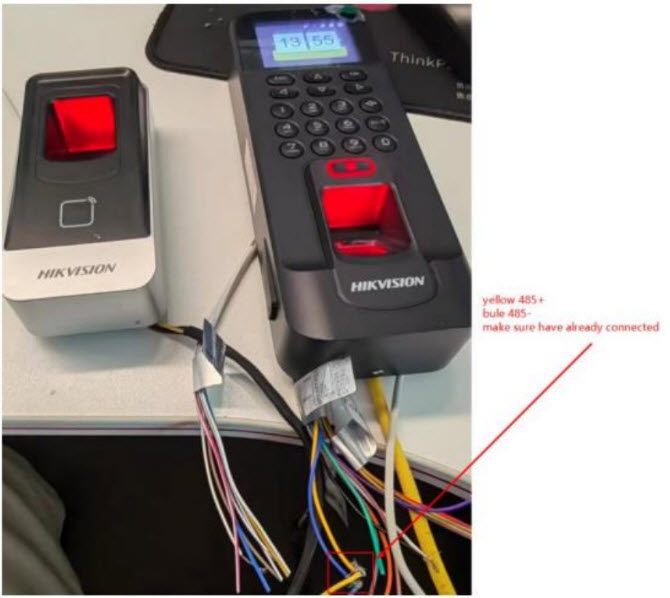

a) Dây đầu đọc vân tay và đầu đọc vân tay: Sử dụng giao diện 485 để kết nối hai thiết bị này.

Thực hiện theo chỉ dẫn trong hình bên dưới.

b) Nguồn điện: Cấp nguồn cho thiết bị đầu cuối vân tay và đầu đọc vân tay.
c) Mạng: Kết nối thiết bị đầu cuối vân tay, đầu đọc vân tay cũng như máy tính để cấu hình chuyển đổi.

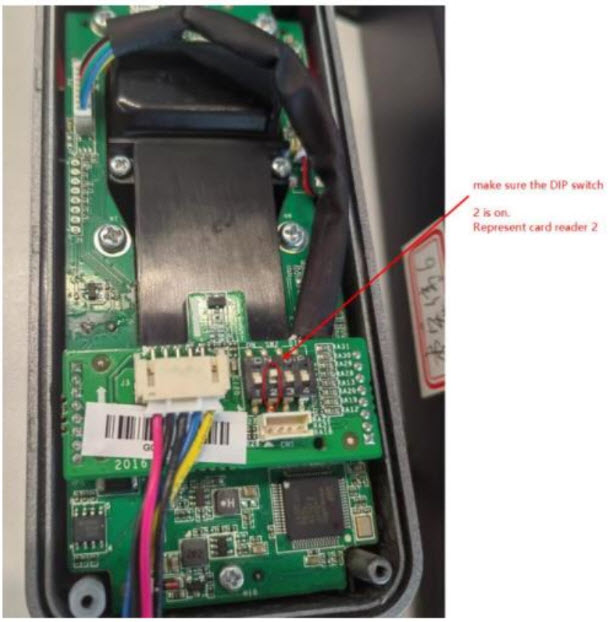

4) Công tắc DIP: đặt công tắc DIP của đầu đọc dấu vân tay thành 0100 nghĩa là địa chỉ 485 là 2.

2. Cấu hình

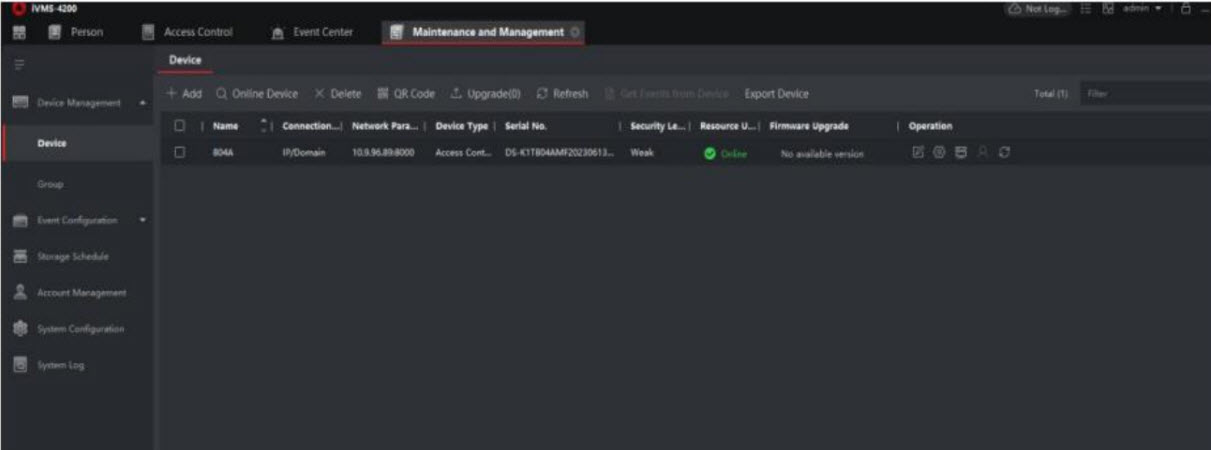

a) Thêm thiết bị đầu cuối vân tay vào nền tảng IVMS-4200. Đảm bảo trạng thái mạng của thiết bị đang trực tuyến.

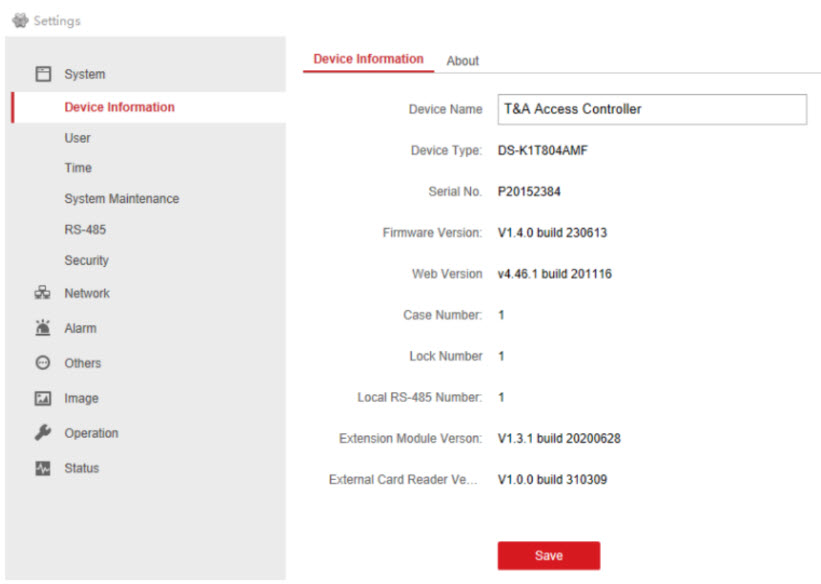

b) Vui lòng kiểm tra phần mềm hệ thống, nếu không phải là phiên bản mới nhất, vui lòng nâng cấp phần mềm hệ thống của thiết bị đầu cuối vân tay.

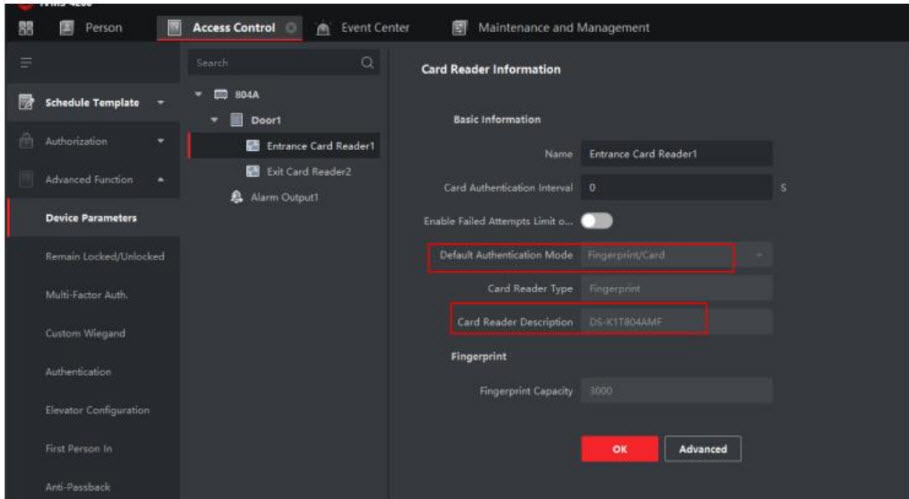

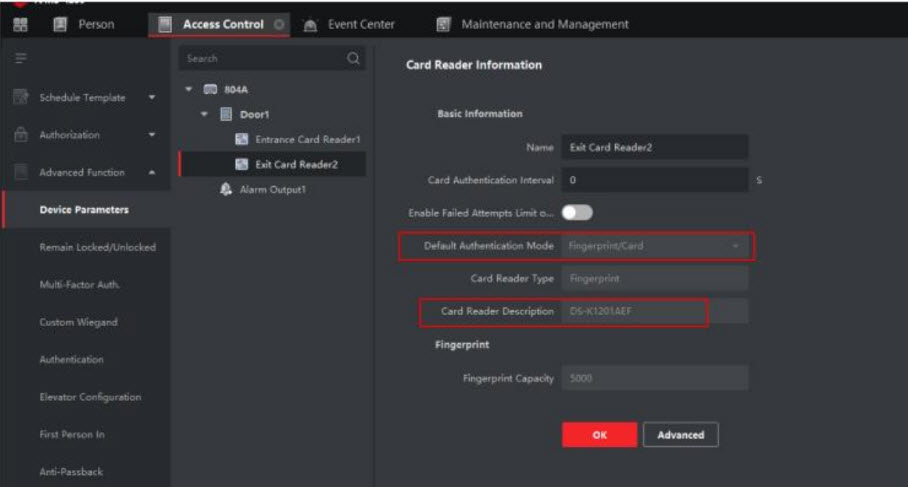

c) Kiểm tra trạng thái thiết bị đầu cuối vân tay và đầu đọc thẻ, đảm bảo cả hai thiết bị đều đã trực tuyến.

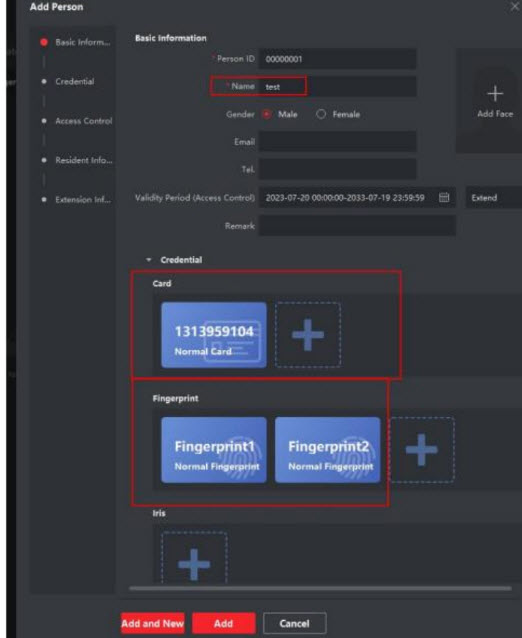

d) Tạo một người, đăng ký dấu vân tay và số thẻ cho người thử nghiệm.

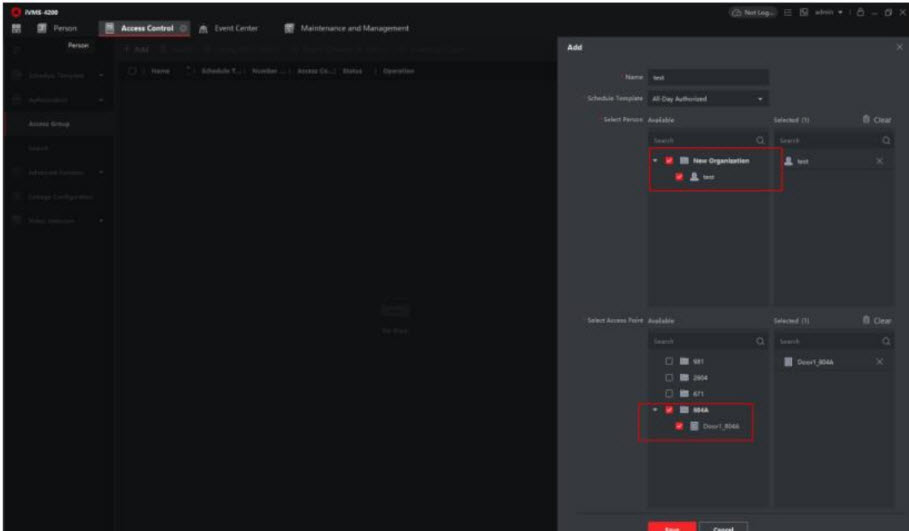

e) Áp dụng thử nghiệm cho thiết bị 804A.

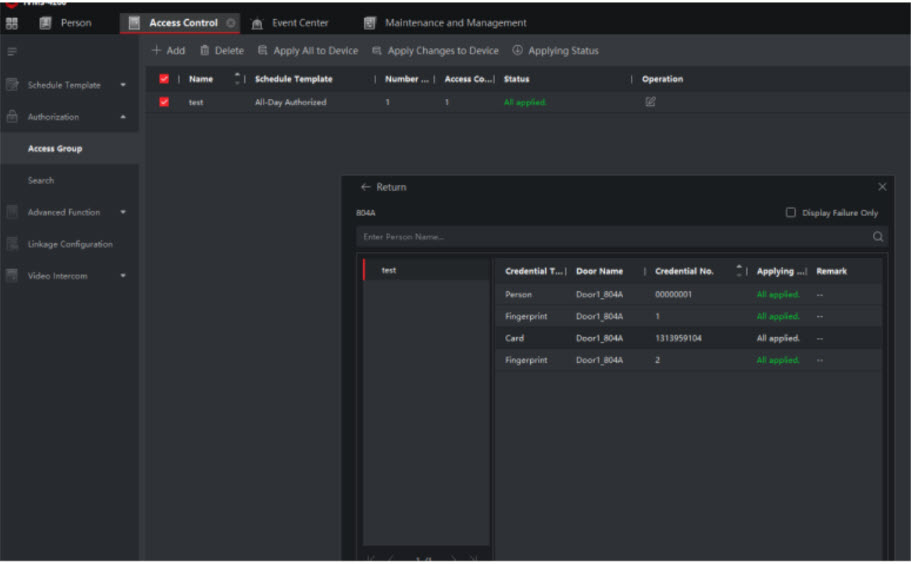

f) Kiểm tra trạng thái áp dụng dữ liệu, đảm bảo dữ liệu đã được áp dụng thành công.

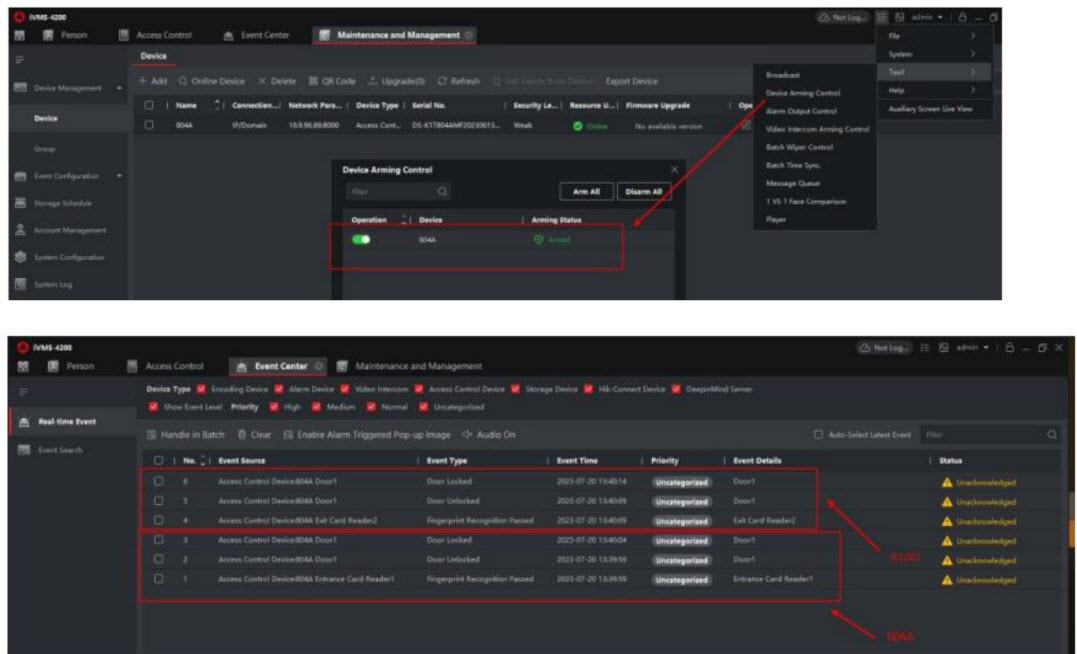

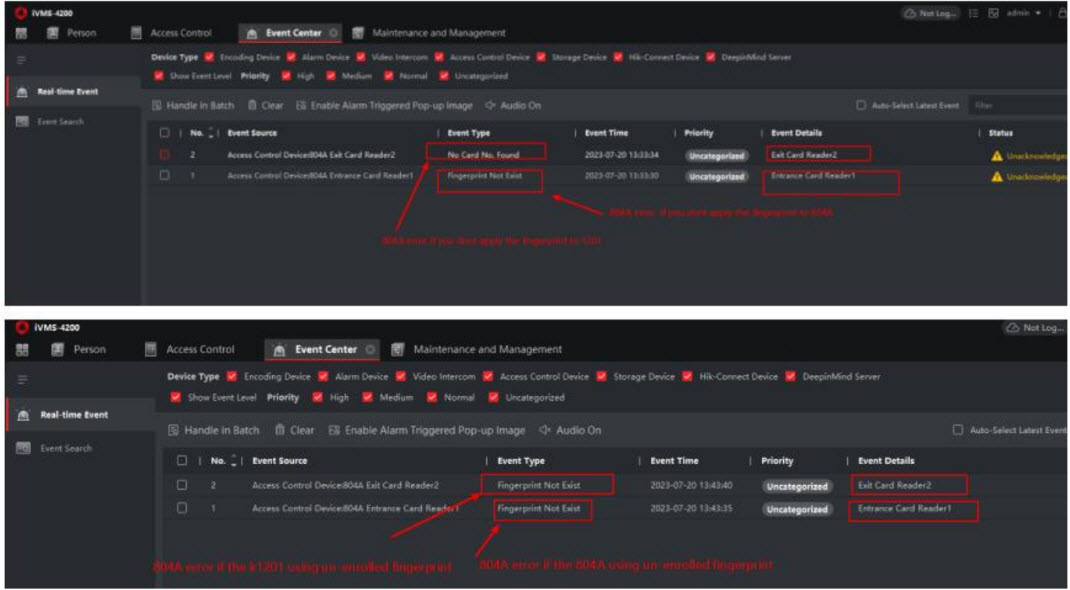

g) Kiểm tra, xem sự kiện thực tế từ trung tâm sự kiện, đảm bảo thiết bị đã được kích hoạt cho 4200 này. Nếu không kích hoạt, hủy kích hoạt hoặc xóa nó. Sau đó, có thể thêm lại.

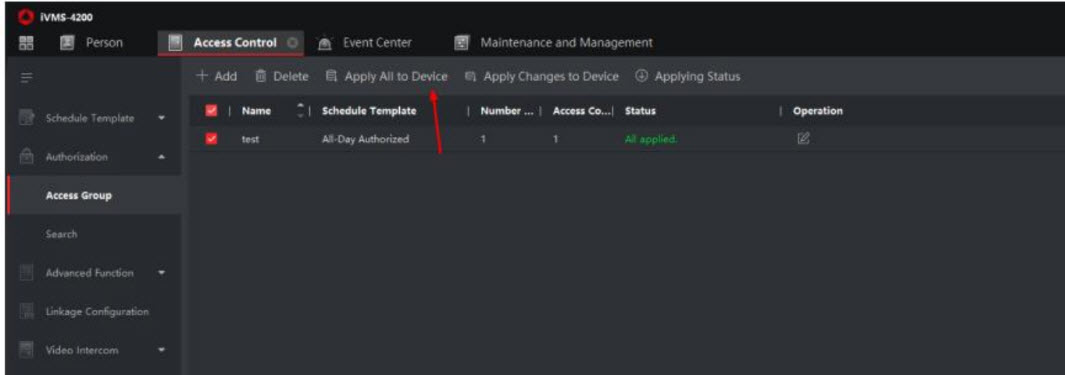

h) Nếu xác thực vân tay không thành công, bạn có thể áp dụng lại tất cả cho thiết bị. Và cũng chụp màn hình hình ảnh sự kiện thực tế bên dưới để chúng tôi kiểm tra thêm.
