HƯỚNG DẪN ĐẤU NỐI CÁC CẢM BIẾN VÀO TỦ BÁO ĐỘNG HIKVISION PHA HYBIRD

Hướng dẫn đấu nối các cảm biến vào tủ báo động Hikvision PHA Hybird

Ngày đăng: 31-08-2022

104 lượt xem

Hướng dẫn đấu nối Module Không dây, Bàn phím lập trình, Nguồn cấp cho tủ PHA

Tủ báo động PHA Hybird


Hướng dẫn đấu nối CẢM BIẾN vào tủ báo động PHA Hybird


Hướng dẫn đấu nối Module mở rộng INPUT có dây vào tủ báo động PHA Hybird



3. Cài đặt Địa chỉ cho Module mở rộng INPUT trong trường hợp kết nối nhiều Module mở rộng INPUT vào tủ.

  • Trên mỗi Module INPUT có Dial Switch để đặt địa chỉ cho Module.
  • Lưu ý: Đặt địa chỉ từ 1 trở đi, và cần tránh những địa chỉ của những Module khác đã dung (ví dụ Module Output, bàn phím v,v)

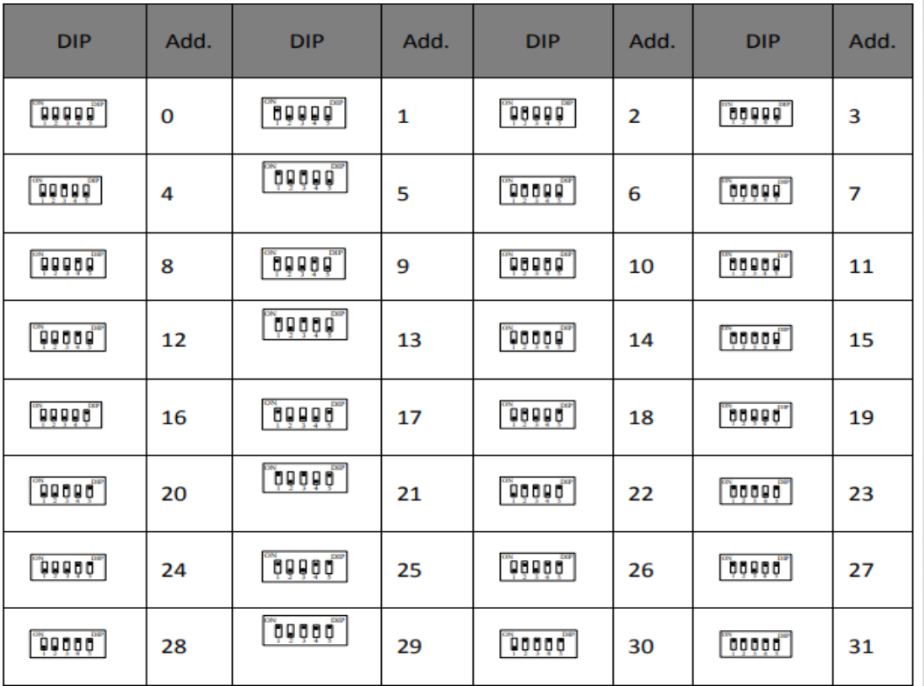

Quy tắc đặt địa chỉ cho Module INPUT như sau.



Hướng dẫn đấu nối Module mở rộng OUTPUT có dây vào tủ báo động PHA Hybird

1. Bộ mở rộng zone OUTPUT có dây


Hướng dẫn đấu nối cảm biến hồng ngoại SH85 vào tủ báo động


Hướng dẫn đấu nối cảm biến hồng ngoại RK811DTPT vào tủ báo động


Hướng dẫn đấu nối cảm biến hàng rào hồng ngoại ABT-30 ( hoặc SH-30P)


Hướng dẫn đấu nối cảm biến kính vỡ RG71FM vào tủ báo động.


Hướng dẫn đấu nối cảm biến rung RK600S vào tủ báo động.


Hướng dẫn đấu nối cảm biến hồng ngoại SH55 vào tủ báo động.


Hướng dẫn đấu nối cảm biến hồng ngoại SH75 vào tủ báo động.


Hướng dẫn đấu nối BEAM SH158F40 vào tủ báo động.


Hướng dẫn đấu nối cảm biến nhiệt gia tăng vào tủ báo động


Hướng dẫn đấu nối cảm biến khói YDS-S04 vào tủ báo động

Hướng dẫn cài đặt đầu báo khói:
  • Trên phần mềm Hik-connect, Truy cập vào tủ bằng tài khoản
INSTALLER:
  • Chọn Thiết bị ngoại vi-Bộ mở rộng cổng ra có dây cục bộ-Relay 1-
  • Độ trễ đầu ra chọn 0p 1s.
  • Liên kết sự kiện: Chọn Vùng
  • Vùng đã liên kết: Chọn Zone đang đấu cảm biến khói.


Hướng dẫn đấu nối cảm biến khói DS-PDSMK-4 vào tủ báo động

Hướng dẫn cài đặt đầu báo khói:
  • Trên phần mềm Hik-connect, Truy cập vào tủ bằng tài khoản
INSTALLER:
  • Chọn Thiết bị ngoại vi-Bộ mở rộng cổng ra có dây cục bộ-Relay 1-
  • Độ trễ đầu ra chọn 0p 1s.
  • Liên kết sự kiện: Chọn Vùng
  • Vùng đã liên kết: Chọn Zone đang đấu cảm biến khói.


Hướng dẫn đấu BEAM 63F40 vào tủ báo động

Thông số:
  • Bao gồm 2 bộ: 1 bộ phát. 1 bộ thu.
  • Điện áp 12VDC

Hướng dẫn cắm jump các SW:

  • Bộ nhận: SW 3,4,5 cắm jump,
  • Bộ phát: SW3+4 không cắm jump, SW5 cắm jump. SW 6 chọn NC
  • Bao gồm 2 bộ: 1 bộ phát (transmitter), 1 bộ thu (reciever)
  • Bộ nhận cần 1 dây 4 lõi (2 nguồn+2 tín hiệu). Bộ phát cần 2 dây nguồn
  • Trên bộ phát và bộ thu sẽ có 2 đèn chỉ thị: Một đèn nguồn, một đèn báo tín hiệu ALARM. Khi không nhận được tính hiệu từ bộ phát ( sai góc, có báo động, che mắt) thì 2 đèn chỉ thị sẽ sáng và có báo bằng âm thanh.


Hướng dẫn đấu nối cảm biến hồng ngoại SH 65 vào tủ báo động


Hướng dẫn đấu nối cảm biến từ vào tủ báo động
