Hướng dẫn kết nối và cấu hình thiết bị nhận diện gương mặt thông qua: giao thức RS-485 và Wiegand

Ngày đăng: 07-09-2025

5 lượt xem

Lời nói đầu:

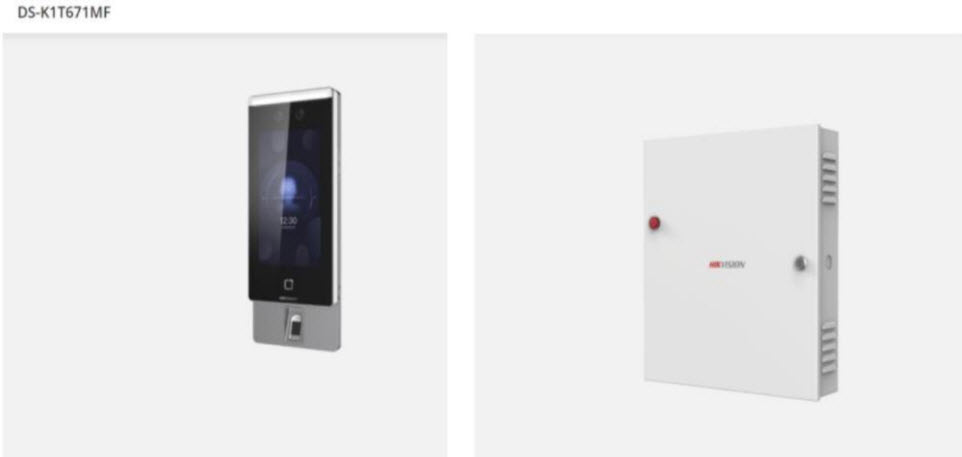

Các thiết bị nhận diện gương mặt như K1T671, K1T672, K1T680, K1TA70, K1T34, v.v. hỗ trợ các chế độ kết nối cổng RS-485 và Wiegand. Ở các chế độ này, sau khi thiết bị xác thực thành công đối tượng, thông tin số thẻ của người này sẽ được gửi đến thiết bị kiểm soát ra vào. Do đó, bạn có thể kết nối thiết bị nhận diện gương mặt với bộ điều khiển truy cập, cửa quay hoặc thiết bị nhận diện gương mặt khác với vai trò như một bộ đọc thẻ. Bài viết này lấy các bộ kiểm soát thuộc các dòng K1T671 và K26 làm ví dụ về cách đấu nối và cấu hình thiết bị.

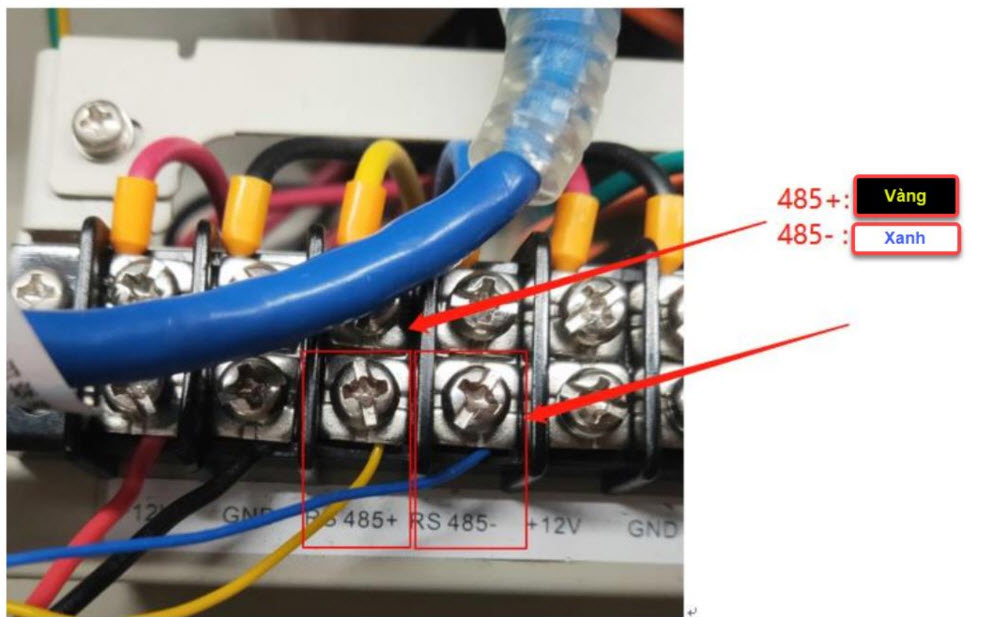

Kết nối dây 485 của MinMoe với 26 cổng kết nối, và cáp nguồn có thể cung cấp nguồn điện riêng biệt, được thể hiện như hình bên dưới.
Lưu ý: Nếu cửa quay đã được kết nối, nguồn điện của MinMoe cần được kết nối với nguồn điện chuyên dụng. Vì nguồn 12V của bảng điều khiển truy cập không đủ để hỗ trợ hoạt động bình thường của MinMoe.

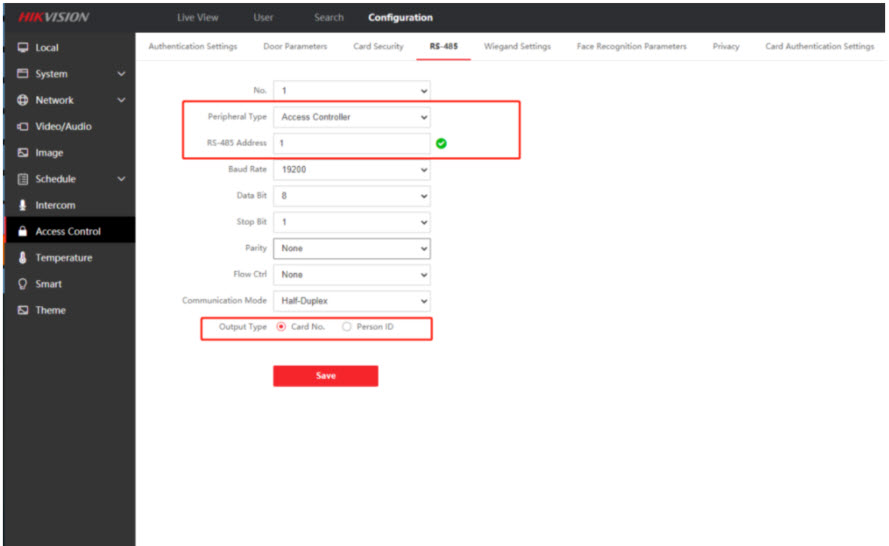

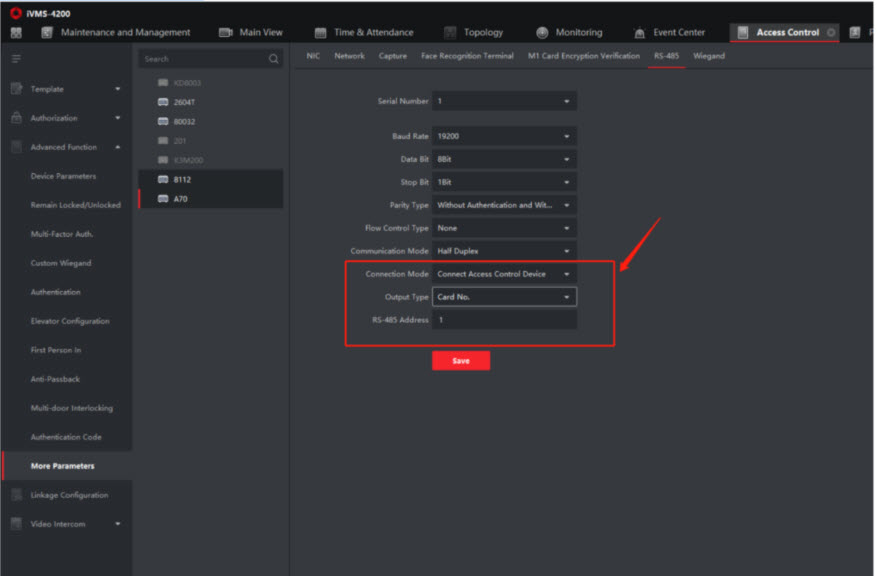

Chúng ta có thể chọn thực hiện cấu hình theo giao thức RS-485 trên giao diện cục bộ của thiết bị, giao diện nền tảng iVMS-4200 hoặc giao diện web, sau đó chọn bộ kiểm soát truy cập cho thiết bị bên ngoài, và chú ý đặt địa chỉ RS-485 tương ứng và chọn kiểu ngõ ra (Output type) là mã số thẻ (Card Number)

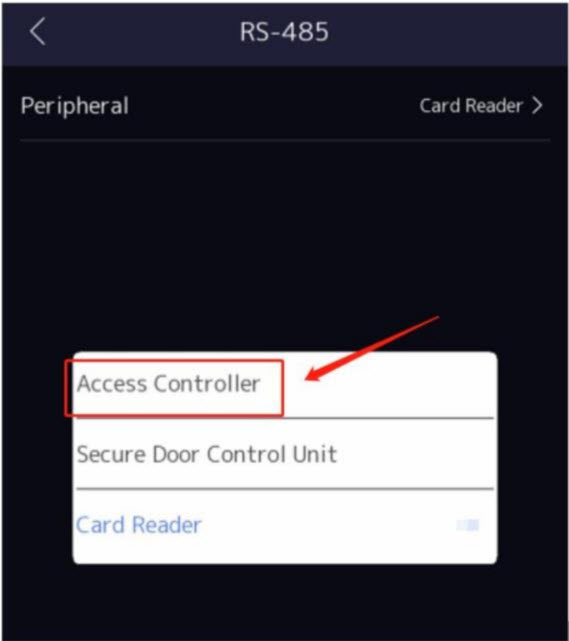

(1) Thiết lập cài đặt trên giao diện cục bộ:

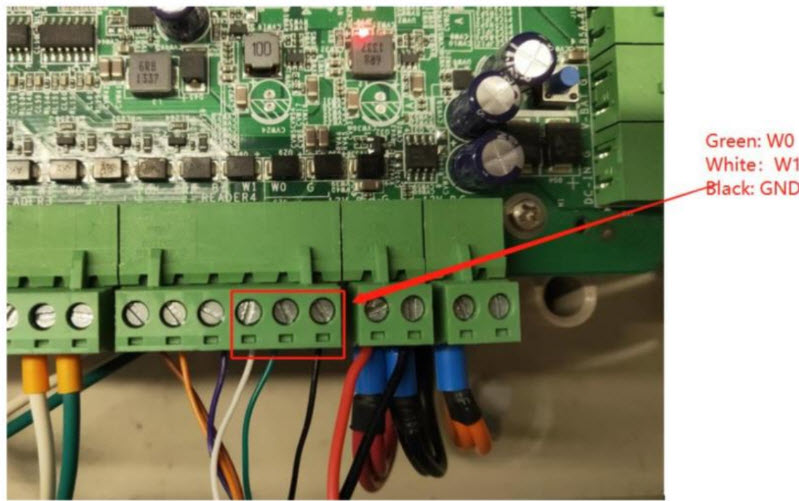

Kết nối cáp wiegand của MinMoe với 26 cổng điều khiển và cáp nguồn có thể cấp điện riêng, như thể hiện trong hình bên dưới.
Lưu ý: Cổng W0, W1 và GND phải được kết nối, các cổng khác sẽ không ảnh hưởng đến việc truyền thông tin mã số thẻ.

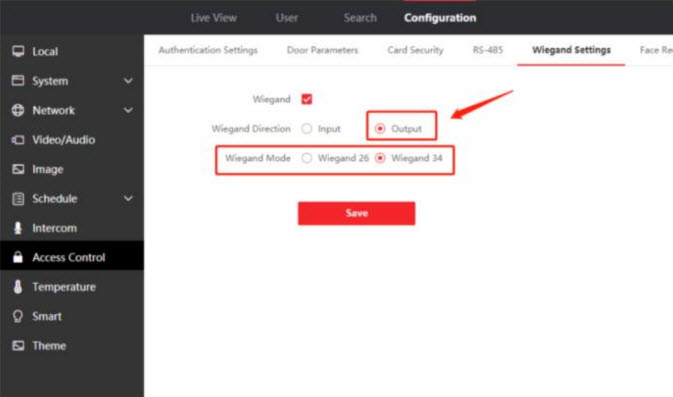

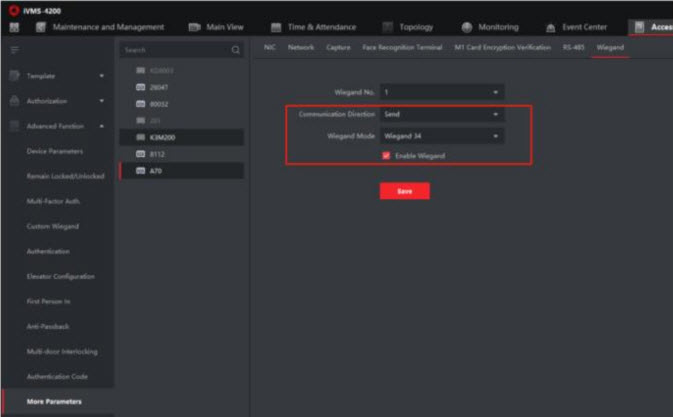

Đối với cấu hình Wiegand, chúng ta cần chọn hướng đầu ra. Bao gồm chế độ wiegand26 và wiegand34. Quý khách có thể chọn một trong ba cách sau để thiết lập các thông số:

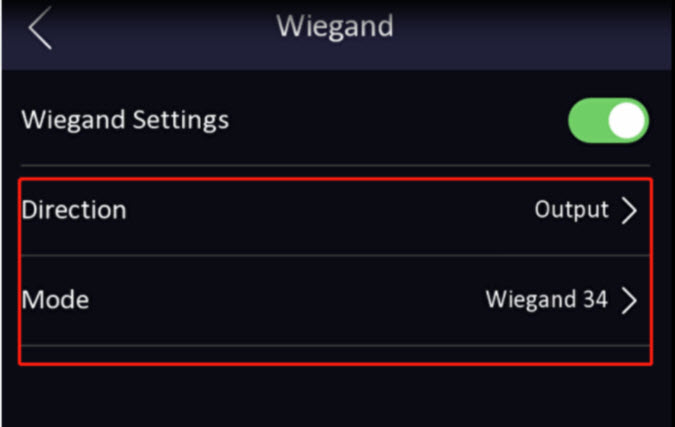

(1) Cài đặt trên giao diện thiết bị:
